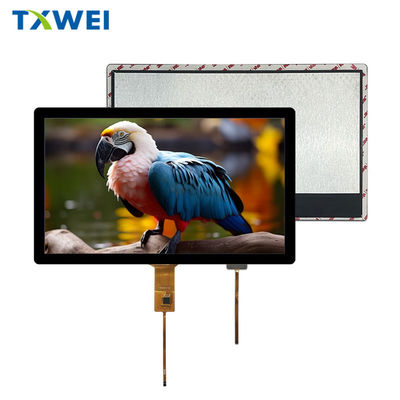

13.3 ইঞ্চি 1920*1080 রেজোলিউশন আইপিএস টিএফটি এলসিডি ক্যাপাসিটিভ টাচ প্যানেল

শেঞ্জেন তিয়ানসিয়ানওয়ে টেকনোলজি কোং লিমিটেড TXW133008B0-CTP এলসিডি ডিসপ্লে মডিউলঃ

উচ্চ পারফরম্যান্স এবং উচ্চ নির্ভরযোগ্যতার নিখুঁত একীকরণ,Shenzhen Tianxianwei Technology Co., Ltd থেকে TXW133008B0-CTP LCD মডিউল, একটি 13.3 ইঞ্চি TFT LCD+CTP মডিউল অনেক শিল্প, বাণিজ্যিক,এর উচ্চ রেজোলিউশনের কারণে, সীসা মুক্ত প্রক্রিয়া, ক্যাপাসিটিভ টাচ স্ক্রিন, এবং ব্যাপক তাপমাত্রা কাজ পরিসীমা।এই মডিউলটি সীসা মুক্ত প্রযুক্তি গ্রহণ করে, পরিবেশগত প্রয়োজনীয়তা পূরণ করে এবং সবুজ ইলেকট্রনিক পণ্যগুলির জন্য উপযুক্ত। এর প্রদর্শন রেজোলিউশন 1920 × RGB × 1080 ডট,পরিষ্কার এবং সূক্ষ্ম চিত্রের গুণমান প্রদান, যা জটিল গ্রাফিক্স বা হাই ডেফিনিশন ভিডিও পুরোপুরি উপস্থাপন করতে পারে।ক্যাপাসিটিভ টাচ স্ক্রিনটি একটি জি + জি কাঠামো গ্রহণ করে এবং সংবেদনশীল এবং সঠিক স্পর্শ প্রতিক্রিয়া নিশ্চিত করার জন্য জিটি 9271 ড্রাইভার আইসি দিয়ে সজ্জিত, ব্যবহারকারীদের একটি মসৃণ ইন্টারেক্টিভ অভিজ্ঞতা প্রদান করে।

কাজের তাপমাত্রা পরিসীমা 0 °C থেকে +50 °C এবং স্টোরেজ তাপমাত্রা পরিসীমা -20 °C থেকে +60 °C, যা বিভিন্ন পরিবেশগত অবস্থার সাথে মানিয়ে নিতে পারে এবং দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে পারে।একটি সাদা LED ব্যাকলাইট উত্স ব্যবহার করে 280 cd/m2 পর্যন্ত উজ্জ্বলতা, কন্ট্রাস্ট রেসিও ১০০০ পর্যন্ত:1, এবং 25ms এর প্রতিক্রিয়া সময়, এটি চমৎকার প্রদর্শন প্রভাব প্রদান করে এবং এমনকি গতিশীল চিত্রগুলিতেও ভূত ছাড়াই স্পষ্টতা বজায় রাখতে পারে।

ইন্টারফেসের দিক থেকে, মডিউলটি উচ্চ-মানের চিত্র সংকেতগুলির সংক্রমণ এবং প্রদর্শন উপলব্ধি করে উচ্চ-গতির এবং স্থিতিশীল ডেটা সংক্রমণ নিশ্চিত করতে একটি 2-লেন ইডিপি ইন্টারফেস গ্রহণ করে।I/O পাওয়ার সাপ্লাই ভোল্টেজ 2 থেকে.5V থেকে 3.3V, একটি সাধারণ প্রধান শক্তি সরবরাহ ভোল্টেজ 2.8V। বর্তমান খরচ এবং শক্তি অপচয় বিভিন্ন মোডে স্পষ্ট পরামিতি আছে, শক্তি সরবরাহ নকশা জন্য একটি ভিত্তি প্রদান।

মডিউলের বাহ্যিক মাত্রা 305.20mm (W) × 178.10mm (H) × 2.60mm (T) এবং ওজন মাত্র 730g, যা এটিকে একীভূত এবং ইনস্টল করা সহজ করে তোলে,এবং সীমিত স্থান সহ অ্যাপ্লিকেশনের জন্য উপযুক্ত. ক্যাপাসিটিভ টাচ স্ক্রিনের আকার 319.74 মিমি (ডাব্লু) × 191.22 মিমি (এইচ) × 5.50 মিমি (টি), যা সম্পূর্ণ কার্যকারিতা বজায় রেখে ভাল কম্প্যাক্টতা বজায় রাখে। মডিউলটি 30 পিন দিয়ে সজ্জিত,ডিসপ্লে কন্ট্রোল সিগন্যালের জন্য, পাওয়ার সিগন্যাল, গ্রাউন্ড সিগন্যাল ইত্যাদি। সংযোগের নির্ভরযোগ্যতা এবং সামঞ্জস্যতা নিশ্চিত করার জন্য প্রতিটি পিনের কার্যকারিতা স্পষ্টভাবে উল্লেখ করা হয়েছে।

অভ্যন্তরীণ সার্কিট ডিজাইনটি HPD সিগন্যালের আউটপুট সার্কিটের বিস্তারিত বিবরণ সহ, পাশাপাশি BLUEUNABLE এবং BLUEPUNGEDIM এর ইনপুট সার্কিটগুলির সাথে সাবধানে অপ্টিমাইজ করা হয়েছে,ডেভেলপারদের সমৃদ্ধ নকশা বিশদ সরবরাহ করা এবং মডিউলের অভ্যন্তরীণ কাজের নীতির গভীরতর বোঝার সুবিধার্থে.

এই মডিউল চমৎকার নির্ভরযোগ্যতা দেখিয়েছে, যেমন উচ্চ তাপমাত্রা সঞ্চয়, নিম্ন তাপমাত্রা সঞ্চয়, উচ্চ তাপমাত্রা অপারেশন, নিম্ন তাপমাত্রা অপারেশন,এবং উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতা স্টোরেজ, যা তার পরিবেশগত অভিযোজনযোগ্যতা এবং স্থিতিশীলতা প্রমাণ করে, বিভিন্ন জটিল পরিবেশে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।এই পরীক্ষামূলক প্রকল্পগুলি বিভিন্ন চরম পরিবেশগত অবস্থার সাথে সম্পর্কিত, মডিউলগুলির পারফরম্যান্স এবং গুণমানের ব্যাপক মূল্যায়ন করে এবং গ্রাহকদের নির্ভরযোগ্য পণ্য সরবরাহ করে।
সংক্ষেপে, TXW133008B0-CTP এলসিডি ডিসপ্লে মডিউলটি উচ্চ পারফরম্যান্স, উচ্চ নির্ভরযোগ্যতা এবং সমৃদ্ধ ফাংশনগুলির সাথে বাজারে একটি প্রতিযোগিতামূলক পণ্য হয়ে উঠেছে,ডিসপ্লে মডিউলের জন্য আধুনিক ইলেকট্রনিক ডিভাইসের কঠোর প্রয়োজনীয়তা পূরণ করে.

এলসিএম পিনবর্ণনা:

এই 13.3 ইঞ্চি TXW133008B0-CTP এলসিডি ডিসপ্লে মডিউলটি বিভিন্ন শিল্পের জন্য তৈরি একটি ডিসপ্লে শিল্পকর্ম। এখানে বিভিন্ন শিল্পে এর অ্যাপ্লিকেশন সুবিধা রয়েছেঃ

চিকিৎসা সরঞ্জাম
প্রয়োগের উদাহরণঃ একটি মেডিকেল মনিটরে, এর উচ্চ রেজোলিউশন সঠিকভাবে গুরুত্বপূর্ণ গুরুত্বপূর্ণ লক্ষণ ডেটা যেমন ইলেক্ট্রোকার্ডিওগ্রাম এবং রোগীদের রক্ত অক্সিজেন স্যাচুরেশন প্রদর্শন করতে পারে,চিকিৎসা কর্মীদের তথ্য সঠিকভাবে পড়তে এবং সময়মতো রোগ নির্ণয় করতে সক্ষম করে তোলা.
উপকারিতা: সঠিক রঙের অভিব্যক্তি, চিকিৎসা সংক্রান্ত ছবি স্পষ্টভাবে উপস্থাপন করতে সক্ষম, যা চিকিৎসকদের রোগ নির্ণয়ে সহায়তা করে;জটিল মেডিকেল পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করার জন্য শক্তিশালী অ্যান্টি-ইনফেরেনশন ক্ষমতা.
শিল্প নিয়ন্ত্রণ
অ্যাপ্লিকেশন উদাহরণঃ শিল্প অটোমেশন উত্পাদন লাইনে, এটি প্যানেল প্রদর্শন স্ক্রিনগুলি নিয়ন্ত্রণ করতে ব্যবহৃত হয়, যা রিয়েল-টাইম অপারেশন স্থিতি, পরামিতি সেটিংস ইত্যাদি প্রদর্শন করতে পারে।উৎপাদন লাইনের.
উপকারিতাঃ উচ্চ উজ্জ্বলতা এবং বৈসাদৃশ্য, কারখানার কর্মশালায় শক্তিশালী আলোর পরিবেশেও পরিষ্কার দৃশ্যমানতা নিশ্চিত করে; বিস্তৃত তাপমাত্রা কর্মের পরিসীমা,শিল্প পরিবেশে তাপমাত্রা পরিবর্তনের সাথে মানিয়ে নিতে সক্ষম; উচ্চ নির্ভরযোগ্যতা, সরঞ্জাম ডাউনটাইম কমাতে।
বাণিজ্যিক প্রদর্শন
অ্যাপ্লিকেশন উদাহরণঃ শপিং মলগুলিতে ডিজিটাল সাইন বা ইন্টারেক্টিভ ডিসপ্লে স্ক্রিনে, উচ্চ রেজোলিউশন এবং উজ্জ্বল রঙের প্রদর্শন প্রভাবগুলির সাথে গ্রাহকদের মনোযোগ আকর্ষণ করুন,পণ্য তথ্য বা প্রচারমূলক কার্যক্রম প্রদর্শন.
উপকারিতাঃ উচ্চ রেজোলিউশন এবং প্রাণবন্ত রং, গ্রাহকদের মনোযোগ আকর্ষণ এবং বিজ্ঞাপন কার্যকারিতা বৃদ্ধি;টাচ স্ক্রিন ফাংশন ইন্টারেক্টিভ অভিজ্ঞতা প্রদান করে এবং ব্যবহারকারীর ব্যস্ততা উন্নত করে.
মনিটর সিস্টেম
অ্যাপ্লিকেশন উদাহরণঃ নিরাপত্তা পর্যবেক্ষণ কেন্দ্রে, এটি নজরদারি ক্যামেরার চিত্র প্রদর্শন করতে ব্যবহৃত হয়।এর উচ্চ রেজোলিউশন এবং উচ্চ বৈসাদৃশ্য মনিটরিং এলাকার মধ্যে বিস্তারিত স্পষ্টভাবে সনাক্ত করতে সাহায্য করে.
উপকারিতাঃ উচ্চ রেজোলিউশন এবং বিপরীতে, যা নজরদারি ফুটেজগুলিতে বিশদভাবে সনাক্ত করতে সহায়তা করে; উচ্চ উজ্জ্বলতা পর্যবেক্ষণ কেন্দ্রে উজ্জ্বল পরিবেশেও পরিষ্কার দৃশ্যমানতা নিশ্চিত করে.
শিক্ষা সরঞ্জাম
প্রয়োগের উদাহরণঃ শিক্ষকদের এবং শিক্ষার্থীদের জন্য ইলেকট্রনিক হোয়াইটবোর্ডে বা কোর্সওয়্যার, ভিডিও ইত্যাদির মতো অল-ইন-ওয়ান মেশিনে শিক্ষার বিষয়বস্তু প্রদর্শন করা।
উপকারিতাঃ বড় স্ক্রিনের আকার, শ্রেণীকক্ষের পরিবেশের জন্য উপযুক্ত, যা পিছনের সারিতে শিক্ষার্থীদের শিক্ষার বিষয়বস্তু পরিষ্কারভাবে দেখতে দেয়; টাচ স্ক্রিন ফাংশন,শিক্ষক-শিক্ষার্থী মিথস্ক্রিয়া এবং অপারেশন জন্য সুবিধাজনক.
