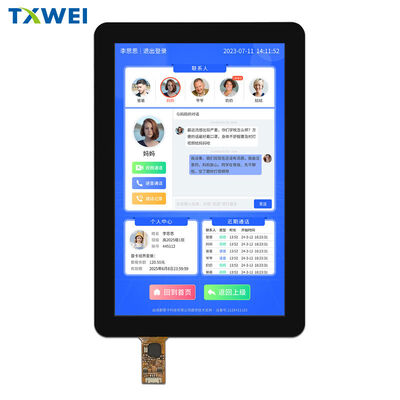

৮ ইঞ্চি টিএফটি উচ্চ সংজ্ঞা উচ্চ উজ্জ্বলতা 1920 * 1200 এলভিডিএস প্রশস্ত তাপমাত্রা টাচ স্ক্রিন ড্রোন রিমোট কন্ট্রোল ডিসপ্লে স্ক্রিন

পণ্য

৮ ইঞ্চি টিএফটি উচ্চ সংজ্ঞা উচ্চ উজ্জ্বলতা 1920 * 1200 এলভিডিএস প্রশস্ত তাপমাত্রা টাচ স্ক্রিন ড্রোন রিমোট কন্ট্রোল ডিসপ্লে স্ক্রিন

MOQ:	1
মূল্য:	আলোচনাযোগ্য
প্রসবের সময়ের:	7-16 দিন
মূল্যপরিশোধ পদ্ধতি:	এল/সি, ডি/এ, ডি/পি, টি/টি
সরবরাহ ক্ষমতা:	10000PCS

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

শেনজেন

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE FCC ROHS

মডেল নম্বার

TXW800035B1-TY

পিক্সেলের সংখ্যা:

1920*1200

দেখার দিকনির্দেশ:

আইপিএস

ইন্টারফেস প্রদর্শন:

এলভিডিএস

উজ্জ্বলতা:

1000 নিট

সক্রিয় এলাকা:

172.224(H) * 107.64(V)

রূপরেখার আকার:

197.5*132.30*6.85 মিমি

অপারেটিং তাপমাত্রা:

-30+85 ℃

স্টোরেজ তাপমাত্রা:

-30+85 ℃

পিনের সংখ্যা:

45PIN

স্পর্শ প্রযুক্তি:

ILI2132

টাচ ইন্টারফেস:

ইউএসবি

বিশেষভাবে তুলে ধরা:

৮ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে

উচ্চ উজ্জ্বলতা ড্রোন রিমোট স্ক্রিন

এলভিডিএস প্রশস্ত তাপমাত্রা টাচ স্ক্রিন

পণ্যের বর্ণনা

টিএক্সডব্লিউ৮০০০৩৫বি১-টিওয়াই ৮ ইঞ্চি ইন্ডাস্ট্রিয়াল-গ্রেড WUXGA ডিসপ্লে মডিউল জি + জি ক্যাপাসিটিভ টাচ সহ

1. পণ্য সংক্ষিপ্ত বিবরণ

দ্যTXW800035B1-TYএটি একটি উচ্চ-কার্যকারিতা 8-ইঞ্চি টিএফটি এলসিডি মডিউল যা শেঞ্জেন তিয়ানসিয়ানওয়ে টেকনোলজি কোং, লিমিটেড দ্বারা পরবর্তী প্রজন্মের মোবাইল এবং এমবেডেড ডিসপ্লে অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।1920 × 1200 (WUXGA)পিক্সেল ম্যাট্রিক্স, এই মডিউল ব্যতিক্রমী চাক্ষুষ স্পষ্টতা প্রদান করে16.৭ মিলিয়ন রঙ, যা এটিকে ডেটা সমৃদ্ধ ইন্টারফেসের জন্য আদর্শ করে তোলে, উচ্চ সংজ্ঞা মিডিয়া প্লেব্যাক এবং সুনির্দিষ্ট টাচ-নিয়ন্ত্রিত সিস্টেম।LED ব্যাকলাইট ইউনিট (BL), এবং ক্যাপাসিটিভ টাচ প্যানেল (সিটিপি) একটি ইউনিফাইড, কম্প্যাক্ট সমাবেশের মধ্যে নির্বিঘ্নে সংহতকরণের জন্য অপ্টিমাইজ করা।

2. প্রদর্শন স্থাপত্য ও অপটিক্যাল পারফরম্যান্স

TXW800035B1-TY এর হৃদয়ে একটিসমস্ত O'Clock টাইপ LCDএকটি সঙ্গে কাঠামোসংক্রামক, সাধারণত কালোএই কনফিগারেশনটি গভীর কালো স্তর, উচ্চ বিপরীতে অনুপাত এবং শক্তি দক্ষ অপারেশন নিশ্চিত করে, যা ব্যাটারি চালিত পোর্টেবল ডিভাইসের জন্য বিশেষভাবে মূল্যবান।

রেজল্যুশন:1920 (এইচ) × 1200 (ভি) পিক্সেল ¢ WUXGA শ্রেণি, স্পষ্ট পাঠ্য রেন্ডারিং এবং মসৃণ চিত্র পুনরুত্পাদনের জন্য 283 পিপিআই পিক্সেল ঘনত্ব সরবরাহ করে
রঙের গভীরতাঃ16.7M রং, সফটওয়্যার-নির্বাচনযোগ্য, রঙের শ্রেণিবদ্ধকরণ এবং ফটোগ্রাফিক বিশ্বাসযোগ্যতা সক্ষম করে
দেখার দিকঃ৮০°/৮০°/৮০°/৮০° (সাধারণ) ০ সমান্তরাল প্রশস্ত-কোণ কর্মক্ষমতা কার্যত যে কোনও দিক থেকে ধারাবাহিক চিত্রের গুণমান নিশ্চিত করে
প্রদর্শন মোডঃট্রান্সমিসিভ, সাধারণভাবে কালো, অভ্যন্তরীণ এবং নিয়ন্ত্রিত পরিবেষ্টিত আলোর পরিবেশের জন্য অনুকূলিত

3ব্যাকলাইট সিস্টেম এবং লুমিন্যান্স ইঞ্জিনিয়ারিং

মডিউল একটিএজ-লাইট ব্যাকলাইট আর্কিটেকচারদ্বারা চালিত৩৬ টি সাদা এলইডি চিপপুরো সক্রিয় এলাকায় অভিন্ন উজ্জ্বলতা বন্টনের জন্য এই নকশাটি গরম পরিচালনাযোগ্যতা বজায় রেখে উল্লেখযোগ্য উজ্জ্বলতা স্তর অর্জন করে।

সাধারণ উজ্জ্বলতাঃউচ্চ পরিবেষ্টিত আলোতে পাঠযোগ্যতার জন্য 1000 সিডি/এম 2 ¢ যথেষ্ট
সর্বাধিক উজ্জ্বলতাঃ1200 সিডি/এম 2 ✓ উচ্চতর দৃশ্যমানতার জন্য সর্বোচ্চ শক্তি
উজ্জ্বলতা অভিন্নতাঃ≥ 70% (সর্বনিম্ন) ডিসপ্লে পৃষ্ঠ জুড়ে কোন দৃশ্যমান উজ্জ্বলতা গ্রেডিয়েন্ট নিশ্চিত করে
LED ফরোয়ার্ড ভোল্টেজ (VF):16.8V ~ 19.2V
LED ফরওয়ার্ড কারেন্ট (IF):330mA (সাধারণ), 390mA (সর্বোচ্চ)

এলইডি লাইফটাইম বিবেচনাঃ
ব্যাকলাইট রেট করা হয়20,000 ঘন্টাঅপারেশনাল লাইফ, যেখানে লুমিন্যান্স প্রতি LED চ্যানেলে 55mA এ মূল আউটপুটের 50% পর্যন্ত হ্রাস পায়।প্রস্তাবিত বর্তমানের প্রান্তিক সীমা অতিক্রম করে কাজ করলে লুমেন অবমূল্যায়ন ত্বরান্বিত হবে. সিস্টেম ডিজাইনারদের বর্তমান নিয়ন্ত্রিত ড্রাইভার এবং তাপ অপচয় কৌশল বাস্তবায়ন করা উচিত ব্যাকলাইট দীর্ঘায়ু সর্বাধিক করতে।

4স্পর্শ প্রযুক্তিঃ জি+জি ক্যাপাসিটিভ আর্কিটেকচার

ইন্টিগ্রেটেড টাচ প্যানেলজি + জি (গ্লাস + গ্লাস)নির্মাণ, একটি প্রিমিয়াম ক্যাপাসিটিভ টাচ আর্কিটেকচার যা সেন্সর স্তরকে দুটি গ্লাস সাবস্ট্রেটের মধ্যে স্যান্ডউইচ করে। এই পদ্ধতিটি উচ্চতর স্থায়িত্ব, অপটিক্যাল স্পষ্টতা প্রদান করে,এবং ফিল্ম ভিত্তিক বিকল্পগুলির তুলনায় স্পর্শের নির্ভুলতা.

টাচ কন্ট্রোলার আইসিঃআইএলআই২১৩২ একটি প্রমাণিত মাল্টি-টাচ কন্ট্রোলার যা অঙ্গভঙ্গি স্বীকৃতি এবং দ্রুত প্রতিক্রিয়া অ্যালগরিদম সমর্থন করে
অপারেটিং ভোল্টেজঃ5 ভি (ইউএসবি পাওয়ার রেল সামঞ্জস্যপূর্ণ)
আলোর সংক্রমণঃ≥ ৮৫% ⇒ ন্যূনতম অপটিক্যাল হ্রাস প্রদর্শন উজ্জ্বলতা এবং রঙের নির্ভুলতা সংরক্ষণ করে
পৃষ্ঠের কঠোরতাঃ≥6H ‡ শিল্প এবং জনসাধারণের অ্যাক্সেসের প্রয়োগে স্ক্র্যাচ এবং ক্ষয় প্রতিরোধী
স্পর্শ অপারেটিং তাপমাত্রাঃ-30°C থেকে +85°C
স্পর্শ স্টোরেজ তাপমাত্রাঃ-30°C থেকে +85°C
পরিবেশগত আর্দ্রতাঃ২০% ~ ৯০% RH

জি + জি স্ট্যাকটি আরও উন্নত করা হয়েছেএএফ (অ্যান্টি-ফিংগারপ্রিন্ট)কভার লেন্সের উপর লেপ এবংএজি (অ্যান্টি-গ্লেয়ার)পৃষ্ঠের খোদাই, আয়না প্রতিফলন হ্রাস এবং ক্রমাগত হ্যান্ডলিংয়ের অধীনে পরিষ্কার নান্দনিকতা বজায় রাখা।

5. বৈদ্যুতিক বৈশিষ্ট্য এবং ইন্টারফেস ডিজাইন

TXW800035B1-TY দ্বৈত-ইন্টারফেস সংযোগ সমর্থন করে, অপ্টিমাইজড সিস্টেম ইন্টিগ্রেশন জন্য উচ্চ গতির ভিডিও ডেটা স্পর্শ সংকেত থেকে পৃথক।

টিএফটি ডিসপ্লে ইন্টারফেস ∙ এলভিডিএস (নিম্ন ভোল্টেজ ডিফারেনশিয়াল সিগন্যালিং):
৪৫ পিনের এলভিডিএস ইন্টারফেসটিVDDIN = 3.3V (সাধারণ)এবং শক্তিশালী, ইএমআই-প্রতিরোধী ভিডিও সংক্রমণের জন্য ডিফারেনশিয়াল ডেটা জোড়া বহন করে। মূল সংকেত গোষ্ঠীগুলির মধ্যে রয়েছেঃ

এমনকি LVDS ডেটা চ্যানেল (ELV0P/ELV0N থেকে ELV3P/ELV3N):৪টি ডিফারেনশিয়াল ডেটা জোড়া
এমনকি এলভিডিএস ঘড়ি (ইএলভিসিএলকেপি/ইএলভিসিএলকেএন):ডিফারেনশিয়াল ক্লক সিঙ্ক্রোনাইজেশন
অদ্ভুত LVDS ডেটা চ্যানেল (OLV0P/OLV0N থেকে OLV3P/OLV3N):৪টি ডিফারেনশিয়াল ডেটা জোড়া
অদ্ভুত এলভিডিএস ঘড়ি (ওএলভিসিএলকেপি/ওএলভিসিএলকেএন):ডিফারেনশিয়াল ক্লক সিঙ্ক্রোনাইজেশন
পাওয়ার রেলঃস্থিতিশীল 3.3V বিতরণের জন্য একাধিক VDDIN পিন (41-45); কারখানার কনফিগারেশনের জন্য ডেডিকেটেড VDD_OTP এবং EEPEN পিন

ক্যাপাসিটিভ টাচ ইন্টারফেস ∙ ইউএসবি HID প্রোটোকলঃ
টাচ প্যানেল একটি স্ট্যান্ডার্ড 4-পিন ইউএসবি ইন্টারফেসের মাধ্যমে যোগাযোগ করেঃ

ভিসিসি:৫ ভোল্ট পাওয়ার ইনপুট
ডিপি / ডিএনঃডিফারেনশিয়াল ইউএসবি ডেটা লাইন
জিএনডি:সাধারণ ভিত্তি

এই ইউএসবি-ভিত্তিক টাচ আর্কিটেকচারটি হোস্ট প্রসেসরটিতে ডেডিকেটেড আই 2 সি জিপিআইও রাউটিংয়ের প্রয়োজন দূর করে,পিসিবি লেআউটকে সরলীকৃত করা এবং প্রধান অপারেটিং সিস্টেমের সাথে প্লাগ-এন্ড-প্লে সামঞ্জস্যের অনুমতি দেওয়া.

6পাওয়ার সিকোয়েন্সিং এবং সিস্টেম স্টেটস

মডিউল একটি পরিশীলিত বাস্তবায়নমাল্টি-ডোমেইন পাওয়ার ম্যানেজমেন্টপৃথক অপারেশনাল স্টেট সহ স্কিমঃ

হাই-স্পিড মোডঃসর্বাধিক এলভিডিএস থ্রুপুট এ সম্পূর্ণ ভিডিও ডেটা ট্রান্সমিশন
ডিসপ্লে অফ স্টেটঃভিডিও পাইপলাইন স্থগিত; সর্বনিম্ন শক্তি ধরে রাখা
স্লিপ মোডে (সিএমডি 0x10):রেজিস্টার সংরক্ষণ সহ গভীর শক্তি বন্ধ
এলপি১১ অবস্থাঃনিম্ন-পাওয়ার MIPI স্ট্যান্ডবাই (সামঞ্জস্যপূর্ণ নিয়ামক ভেরিয়েন্টগুলির জন্য সমর্থিত)

সমালোচনামূলক সিকোয়েন্সিং প্রয়োজনীয়তার মধ্যে রয়েছেঃ

ভিএসপি/ভিএসএন স্থিতিশীলতাঃ≤1ms র্যাম্প টাইমিং
VGH/VGL গেট ড্রাইভার রেলঃটিএফটি থ্রেশহোল্ড ড্রাইভ প্রতিরোধের জন্য সিঙ্ক্রোনাইজড অ্যাক্টিভেশন
সূত্র/জিআইপি সমন্বয়ঃতাপমাত্রা চরম উপর ফ্রেম সামঞ্জস্যপূর্ণ পিক্সেল চার্জ নিশ্চিত করে

সিস্টেম ডিজাইনারদের লট-আপ, প্রদর্শন শিল্পকর্ম বা দীর্ঘমেয়াদী ইলেক্ট্রোকেমিক্যাল অবক্ষয় রোধ করতে প্রস্তুতকারকের সরবরাহিত পাওয়ার সিকোয়েন্সিং তরঙ্গ রূপগুলি মেনে চলতে হবে।

7. যান্ত্রিক স্পেসিফিকেশন এবং ইন্টিগ্রেশন নির্দেশিকা

TXW800035B1-TY একটি সুনির্দিষ্ট-মেশিনযুক্ত যান্ত্রিক স্ট্যাকের মধ্যে প্যাকেজ করা হয় যা ফ্লাশ-মাউন্ট শিল্প ঘরের জন্য উপযুক্ত।

এলসিডি সক্রিয় এলাকা (এএ):107.64 মিমি × 172.22 মিমি
লেন্স দেখার ক্ষেত্র (VA):108.24 মিমি × 172.82 মিমি
লেন্সের বাইরের মাত্রা (OD):132.3 মিমি × 197.5 মিমি (±0.05 মিমি)
এলসিএম বাইরের মাত্রাঃ119.8 মিমি × 181.7 মিমি (±0.2 মিমি)
মোট মডিউল বেধঃ6.85 মিমি (±0.3 মিমি) G+G টাচ স্ট্যাক, এলসিডি সেল, ব্যাকলাইট এবং কাঠামোগত শক্তিশালীকরণ সহ
কভার লেন্সের বেধঃ0.7 মিমি
সেন্সর গ্লাসের বেধঃ0.55 মিমি
অনির্দিষ্ট সহনশীলতাঃ±0.20 মিমি

ইন্টিগ্রেশন সুপারিশঃ
টাচ প্যানেল উইন্ডো একটিএকতরফা ওভারডাইজ ০.৩ ০.৫ মিমিএলসিএম অ্যাক্টিভ এলাকার তুলনায় মেশিনের সহনশীলতা এবং অপটিকাল প্রান্তের ছায়া প্রতিরোধ করার জন্য।

8পরিবেশগত স্থিতিস্থাপকতা ও নির্ভরযোগ্যতা

TXW800035B1-TY একটি ব্যাপক নির্ভরযোগ্যতা পরীক্ষার ম্যাট্রিক্সের মাধ্যমে চরম পরিবেশে মোতায়েনের জন্য যোগ্যতা অর্জন করেছেঃ

অপারেটিং তাপমাত্রাঃ-30°C থেকে +85°C (এলসিএম এবং টিপি)
সংরক্ষণের তাপমাত্রাঃ-30°C থেকে +85°C
আর্দ্রতা সহনশীলতাঃ৯০% পর্যন্ত RH (অ-কন্ডেনসিং)

সমস্ত উপকরণ এবং প্রক্রিয়াকরণRoHS পরিবেশ সুরক্ষা নির্দেশিকা, বিশ্বব্যাপী নিয়ন্ত্রক সম্মতি এবং টেকসই উত্পাদন অনুশীলন নিশ্চিত করা।

9. অ্যাপ্লিকেশন ডোমেইন

TXW800035B1-TY আর্কিটেকচারালভাবে উচ্চ রেজোলিউশনের ভিজ্যুয়ালাইজেশন এবং প্রতিক্রিয়াশীল টাচ ইন্টারঅ্যাকশন প্রয়োজন এমন প্রিমিয়াম এমবেডেড অ্যাপ্লিকেশনগুলির সাথে সামঞ্জস্যপূর্ণঃ

ইন্ডাস্ট্রিয়াল ট্যাবলেট ও হ্যান্ডহেল্ড টার্মিনাল:ব্যাপক তাপমাত্রা সহনশীলতা এবং জি + জি স্থায়িত্ব কারখানা মেঝে কম্পন এবং তাপ চক্র প্রতিরোধ।
মেডিকেল ও হেলথ কেয়ার ডিভাইস:উচ্চ উজ্জ্বলতা এবং 16.7M রঙের গভীরতা ডায়াগনস্টিক ইমেজিং এবং রোগী পর্যবেক্ষণ ইন্টারফেস সমর্থন করে।
স্মার্ট খুচরা ও কিওস্কঃএএফ/এজি সারফেস ট্রিটমেন্ট নিয়মিত জনসাধারণের সাথে যোগাযোগের সময় অপটিকাল ক্লিয়ারতা বজায় রাখে।
যানবাহনে লাগানো ডিসপ্লে:-৩০ ডিগ্রি সেলসিয়াসে কোল্ড-স্টার্ট সক্ষমতা এবং ৮৫ ডিগ্রি সেলসিয়াসে অপারেটিং সিলিং অটোমোবাইল কেবিনের চূড়ান্ত অবস্থার জন্য উপযুক্ত।
মোবাইল কম্পিউটিং প্ল্যাটফর্ম:WUXGA রেজোলিউশন এবং LVDS দক্ষতা ব্যাটারি লাইফ সীমাবদ্ধতার সাথে ভিজ্যুয়াল পারফরম্যান্স ভারসাম্য বজায় রাখে।

10নথি নিয়ন্ত্রণ ও সম্মতি

মডেল নম্বরঃTXW800035B1-TY
নথির সংস্করণঃ২০২৫-০৩-১১
নির্মাতাঃশেঞ্জেন তিয়ানসিয়ানওয়ে টেকনোলজি কোং লিমিটেড।
মোট পাতা:15
পরিবেশগত মানঃRoHS মেনে চলুন
সমালোচনামূলক পরামিতিঃ* একটি নক্ষত্র দিয়ে চিহ্নিত; CPK পরামিতিগুলি [ব্র্যাকেটে]; রেফারেন্সের মাত্রা (ব্র্যাকেটে)

সম্পূর্ণ বৈদ্যুতিক স্কিম, টাইমিং ডায়াগ্রাম, এবং যান্ত্রিক CAD ফাইলের জন্য,পিসিবি লেআউট চূড়ান্ত করার আগে সরাসরি নির্মাতার সাথে যোগাযোগ করুন বা 15 পৃষ্ঠার সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন প্যাকেজটি দেখুন.
