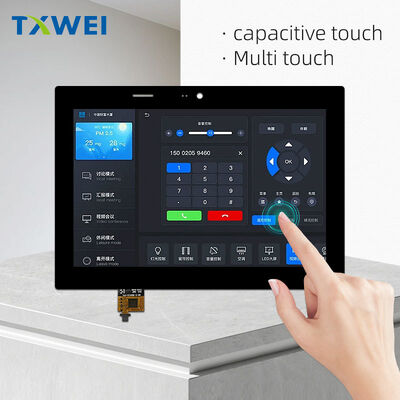

8 ইঞ্চি ক্যাপাসিটিভ টাচ স্ক্রিন এলসিডি স্ক্রিন এমআইপিআই ইন্টারফেস 1200 * 1920 নিরাপত্তা প্রদর্শন উদ্ভিদ হালকা নিয়ন্ত্রণ প্রদর্শন মডিউল

পণ্য

8 ইঞ্চি ক্যাপাসিটিভ টাচ স্ক্রিন এলসিডি স্ক্রিন এমআইপিআই ইন্টারফেস 1200 * 1920 নিরাপত্তা প্রদর্শন উদ্ভিদ হালকা নিয়ন্ত্রণ প্রদর্শন মডিউল

MOQ:	1
মূল্য:	আলোচনাযোগ্য
প্রসবের সময়ের:	7-16 দিন
মূল্যপরিশোধ পদ্ধতি:	এল/সি, ডি/এ, ডি/পি, টি/টি
সরবরাহ ক্ষমতা:	10000PCS

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

শেনজেন

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE FCC ROHS

মডেল নম্বার

TXW800042B0-YLT

পিক্সেলের সংখ্যা:

1200*1920

দেখার দিকনির্দেশ:

আইপিএস

ইন্টারফেস প্রদর্শন:

এমপিআই 4 লেন

উজ্জ্বলতা:

500 নিট

সক্রিয় এলাকা:

107.64*172.22

রূপরেখার আকার:

137.61*197.06*4.5 মিমি

অপারেটিং তাপমাত্রা:

-10+60℃

স্টোরেজ তাপমাত্রা:

-20+70 ℃

পিনের সংখ্যা:

31পিন

স্পর্শ প্রযুক্তি:

টাচ ইন্টারফেস:

আইআইসি

আইসি স্পর্শ:

GT1151QM

বিশেষভাবে তুলে ধরা:

৮ ইঞ্চি ক্যাপাসিটিভ টাচ এলসিডি স্ক্রিন

এমআইপিআই ইন্টারফেসের নিরাপত্তা প্রদর্শন মডিউল

টিএফটি এলসিডি প্ল্যান্ট লাইট নিয়ন্ত্রণ প্রদর্শন

পণ্যের বর্ণনা

TXW800042B0-YLT

8.0" WQXGA+ TFT LCD ইন্টিগ্রেটেড CTP সহ

1200 × 1920 · 4-লেন এমআইপিআই · 500cd / মি 2 · 2.80 মিমি এলসিএম · জি + জি ক্যাপাসিটিভ টাচ · অল-ডাইরেকশন ভিউপণ্য দর্শন

TXW800042B0-YLT একটি ডিসপ্লে মডিউল কি হতে পারে তা একটি মৌলিক পুনর্বিবেচনা প্রতিনিধিত্ব করে। এটি কেবল একটি স্পর্শ প্যানেল সংযুক্ত একটি পর্দা নয়। এটি একটি ইউনিফাইড অপটোইলেকট্রনিক সিস্টেম ¢ প্রদর্শন, স্পর্শ,এবং আলোকসজ্জা একক সুসংগত সত্তা হিসাবে পরিকল্পিত.

এই মডিউলটি আধুনিক পোর্টেবল ইলেকট্রনিক্সের একটি নির্দিষ্ট নকশা উত্তেজনা মোকাবেলা করেঃ পিক্সেল ঘনত্ব বৃদ্ধি এবং শারীরিক বেধ হ্রাসের মধ্যে দ্বন্দ্ব।স্পর্শ সমন্বয় সহ মোট ৮৫ মিমি, এটি একটি ফর্ম ফ্যাক্টর অর্জন করে যা পাঁচ বছর আগে অনুপযুক্ত ছিল, যখন 2.3 মিলিয়ন পৃথকভাবে ঠিকানাযোগ্য পিক্সেলগুলি একটি প্রতিকৃতি-ভিত্তিক 8.0-ইঞ্চি ব্যাসার্ধ জুড়ে সরবরাহ করে।

প্রদর্শন স্থাপত্য

পিক্সেল ম্যাট্রিক্স

সক্রিয় ম্যাট্রিক্সে 1200 কলাম এবং পাতলা-ফিল্ম ট্রানজিস্টরগুলির 1920 সারি রয়েছে, প্রতিটি একটি আরজিবি উল্লম্ব স্ট্রিপ সাবপিক্সেল ত্রয়ী নিয়ন্ত্রণ করে। 0.0299 মিমি অনুভূমিক 0.0299 মিমি দ্বারা 0.0299 মিমি অনুভূমিক 0.0299 মিমি 0.0299 মিমি 0.0299 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.029 মিমি 0.030 মিমি 0.029 মিমি 0.030 মিমি 0.030 মিমি 0.030 মিমি 0.030 মিমি 0.030 মিমি 0.030 মিমি 0.030 মিমি 0.030 মিমি 0.030 মিমি 0.030 মিমি 0.00897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.

107.64 মিমি × 172.22 মিমি সক্রিয় এলাকা 10:16 আকার অনুপাত দখল করে। এই অভিযোজন উল্লম্ব তথ্য ঘনত্ব অগ্রাধিকার,ডকুমেন্ট-কেন্দ্রিক অ্যাপ্লিকেশনে মডিউলটির প্রত্যাশিত প্রয়োগকে প্রতিফলিত করে এমন একটি সিদ্ধান্ত, স্ক্রোলিং ইন্টারফেস, এবং পোর্ট্রেট-মোড যন্ত্রপাতি যেখানে উচ্চতা তথ্য শ্রেণিবিন্যাস বহন করে।

অপটিক্যাল মোড

সাধারণত ব্ল্যাক ট্রান্সমিসিভ অপারেশন দুটি স্বতন্ত্র সুবিধা প্রদান করে।আলোক শোষণকারী পৃষ্ঠ ️ কার্যকরীভাবে একটি নিরপেক্ষ ঘনত্ব ফিল্টার ️ যা নিষ্ক্রিয় অবস্থায় অনুভূত শক্তি খরচ হ্রাস করে এবং পরিবেষ্টিত আলোর অধীনে বিপরীতে উন্নত করেদ্বিতীয়ত, তরল স্ফটিক স্তরের ভোল্টেজ-নির্ভর অপটিক্যাল ঘূর্ণন একটি গামা প্রতিক্রিয়া তৈরি করে যা সাধারণভাবে সাদা বিকল্পগুলির তুলনায় মানুষের উজ্জ্বলতা উপলব্ধিতে আরও ঘনিষ্ঠভাবে সামঞ্জস্য করে,বিশেষ করে ২০% ডিজিটাল ড্রাইভের নিচে সমালোচনামূলক ছায়ার অঞ্চলে.

দেখার বৈশিষ্ট্য

সমস্ত ঘন্টা দেখার প্রযুক্তি প্রচলিত টিএফটি ডিজাইন সীমাবদ্ধ যে দিকনির্দেশক অসমতা নির্মূল করে। অপটিক্যাল স্ট্যাক ¢ polarizer, retardation films, liquid crystal layer,এবং দ্বিতীয় পোলারাইজার ০ এমনভাবে ডিজাইন করা হয়েছে যাতে গ্রহণযোগ্য বিপরীততার শঙ্কু 360 ডিগ্রি এজিমথ জুড়ে অভিন্নভাবে প্রসারিত হয়এটি সহজ ক্ষতিপূরণ ফিল্ম স্ট্যাকিংয়ের পরিবর্তে নিয়ন্ত্রিত প্রিটিল্ট কোণ বিতরণ এবং দ্বৈত-ডোমেন বা মাল্টি-ডোমেন তরল স্ফটিক সারিবদ্ধতার মাধ্যমে অর্জন করা হয়।

ব্যবহারিক পরিণতিঃ একটি সাধারণ ভিউ পরিবেশে মাউন্ট করা একটি ডিভাইসঅথবা গেমিং হ্যান্ডহেল্ড ∙ একই রঙ এবং বৈসাদৃশ্য প্রদর্শন করে পর্যবেক্ষকের অবস্থান নির্বিশেষেকোন রঙের বিপরীত, কোন গামা স্থানান্তর, কোন উজ্জ্বলতা পতন

টাচ ইন্টিগ্রেশন

কাঠামোগত নকশা

ক্যাপাসিটিভ টাচ প্যানেলটি একটি জি + জি (গ্লাস + গ্লাস) আর্কিটেকচার ব্যবহার করেঃ একটি 1.1 মিমি পান্ডা গ্লাস কভার লেন্স, 0.20 মিমি এসসিএ অপটিক্যাল বন্ডিং স্তর, 0.0 মিমি প্যান্ডা গ্লাস কভার লেন্স।প্যাটার্নযুক্ত আইটিও বা ধাতব জাল ইলেক্ট্রোড সহ 55 মিমি সেন্সর গ্লাস, এবং দ্বিতীয় 0.20 মিমি এসসিএ স্তরটি ডিসপ্লে পৃষ্ঠায় স্তরিত করে। মোট স্পর্শ স্ট্যাক বেধঃ 1.85 মিমি ± 0.15 মিমি, সহায়ক উপকরণগুলি বাদ দিয়ে।

এই নির্মাণটি নিখুঁত পাতলা থেকে স্থায়িত্ব এবং অপটিক্যাল স্বচ্ছতার অগ্রাধিকার দেয়। 1.1 মিমি কভার গ্লাসটি 750 গ্রাম লোডের অধীনে ≥7H পৃষ্ঠের কঠোরতা সরবরাহ করে যা কী স্ক্র্যাচগুলির প্রতিরোধের জন্য যথেষ্ট।স্টাইলাস চাপ, এবং ক্ষেত্রের পরিবেশে ঘটনাক্রমে ঘর্ষণ। এসসিএ (সলিড ক্লিয়ার আঠালো) স্তরগুলি বায়ু ফাঁকগুলি দূর করে যা গ্যাসকেট-বন্ডযুক্ত বিকল্পগুলিতে ফ্রেনসেল প্রতিফলন এবং প্যারাল্যাক্স ত্রুটি সৃষ্টি করে।

সেন্সর বৈশিষ্ট্য

জিটি১১৫১কিউএম কন্ট্রোলারটি গ্লোভ এবং ভিজা হাতের অপারেশন মোড সহ পাঁচ পয়েন্টের একযোগে ট্র্যাকিং সমর্থন করে। এগুলি বিপণনের বৈশিষ্ট্য নয় তবে ইঞ্জিনিয়ারিং প্রয়োজনীয়তাঃমেডিকেল কর্মীরা ল্যাটেক্স বা নাইট্রিল গ্লাভস দিয়ে ডিভাইস ব্যবহার করে; শিল্পকর্মীরা আর্দ্র বা দূষিত হাত দিয়ে কাজ করে; বাইরের ব্যবহারকারীরা বৃষ্টি এবং ঘনত্বের মুখোমুখি হন।

কন্ট্রোলারটি আই 2 সি এর মাধ্যমে 1.8 ভোল্ট লজিকাল স্তরে, পৃথক 2.8 ভোল্ট অ্যানালগ পাওয়ারের সাথে যোগাযোগ করে। বিচ্ছিন্ন-চালিত প্রতিবেদন (সিটিপি_আইএনটি পিন) হোস্ট প্রসেসরটিতে পোলিং ওভারহেড দূর করে,সিস্টেমের শক্তি খরচ কমানো এবং স্পর্শ বিলম্ব উন্নত. একটি ডেডিকেটেড রিসেট লাইন (CTP_RST) সম্পূর্ণ সিস্টেম পুনরায় বুট না করেই কন্ট্রোলার পুনরুদ্ধার সক্ষম করে।

অপটিক্যাল ইন্টিগ্রেশন

টাচ প্যানেলে একটি ইনফ্রারেড কালো অর্ধ-স্বচ্ছ ফিল্টার অঞ্চল রয়েছে যা নির্দিষ্ট বর্ণালী বৈশিষ্ট্যযুক্তঃ 5 ¢ 15% ট্রান্সমিশন 550nm দৃশ্যমান তরঙ্গদৈর্ঘ্যে, > 80% ট্রান্সমিশন 850nm ইনফ্রারেড এ। This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

ইন্টারফেস ডিজাইন

এমআইপিআই ডিএসআই বাস্তবায়ন

৪-লেনের এমআইপিআই ডিএসআই ইন্টারফেসটি পুরানো সমান্তরাল আরজিবি এবং এলভিডিএস স্ট্যান্ডার্ড থেকে একটি ইচ্ছাকৃত বিচ্যুতি প্রতিনিধিত্ব করে।প্রতিটি ডেটা লেন সম্পূর্ণ ডিফারেনশিয়াল জোড়া ¢ D0P/D0N থেকে D3P/D3N পর্যন্ত ¢ একটি ডেডিকেটেড ক্লক জোড়া CLKP/CLKN এর সাথে কাজ করেএই আর্কিটেকচারটি সাধারণ-মোড গোলমাল প্রত্যাখ্যান সরবরাহ করে, যা বৈদ্যুতিন চৌম্বকীয়ভাবে প্রতিকূল পরিবেশে নির্ভরযোগ্য অপারেশন সক্ষম করেঃ সেলুলার ট্রান্সিভারগুলির কাছাকাছি, পাওয়ার সরবরাহগুলি স্যুইচ করা,এবং মোটর ড্রাইভ.

সিরিয়াল প্রোটোকলটি সমান্তরাল বিকল্পগুলির জন্য 40+ এর তুলনায় পাওয়ার, গ্রাউন্ড এবং ব্যাকলাইট সহ পিনের সংখ্যা 31 টিতে হ্রাস করে। এই হ্রাস সরাসরি ছোট সংযোগকারীগুলিতে অনুবাদ করে,সহজ PCB রুটিংপোর্টেবল ডিভাইসগুলির জন্য যেখানে প্রতিটি মিলিগ্রাম এবং ঘনমিটার ডিজাইনের খরচ বহন করে, এই সঞ্চয়গুলি তুচ্ছ নয়।

পিন সংগঠন

৩১ পিনের এফপিসি ফাংশনাল রিলেটেড সিগন্যালকে অল্টারনেটিং গ্রাউন্ড রিটার্ন দিয়ে গ্রুপ করেঃ

পিন ১ ০৩: LEDA (ব্যাকলাইট অ্যানোড, ট্রিপল রিডান্ডেন্ট)
পিন ৫ঃ এলইডিকে (ব্যাকলাইট ক্যাথোড, চারগুণ রিটার্ন)
পিন ১১-১২ঃ ডি২পি/ডি২এন (এমআইপিআই ডেটা লাইন ২)
পিন ১৪-১৫: ডি১পি/ডি১এন (এমআইপিআই ডেটা লাইন ১)
পিন ১৭-১৮ঃ CLKP/CLKN (MIPI ঘড়ি)
পিন ২০-২১: ডি০পি/ডি০এন (এমআইপিআই ডেটা ০)
পিন ২৩-২৪ঃ ডি৩পি/ডি৩এন (এমআইপিআই ডেটা লাইন ৩)

9, 10, 13, 16, 19, 22, 25, 28 এ গ্রাউন্ড পিনগুলি উচ্চ গতির ডিফারেনশিয়াল জোড়াগুলির মধ্যে প্রত্যাবর্তন পথ এবং সুরক্ষা সরবরাহ করে। এনসি পিনগুলি (4,26) ভবিষ্যতে ইন্টারফেস সম্প্রসারণ বা পরীক্ষার অ্যাক্সেসের জন্য রিজার্ভ পজিশন.

পাওয়ার আর্কিটেকচার

ভোল্টেজ রেল

মডিউলের জন্য তিনটি পৃথক সরবরাহের ডোমেন প্রয়োজনঃ

আইওভিসিসি (১.৬৫ ভোল্ট ∙ ৩.৩ ভোল্ট):বিস্তৃত সামঞ্জস্যের সাথে I / O লজিক সরবরাহ। 1.65V ন্যূনতম আধুনিক নিম্ন ভোল্টেজ SoCs এর সাথে সরাসরি ইন্টারফেস সক্ষম করে; 3.3V সর্বোচ্চ লেভেল ট্রান্সলেশন ছাড়াই উত্তরাধিকারী 3.3V লজিক পরিবারকে সামঞ্জস্য করে।

ভিডিডি (২.৮ ভোল্ট ∙ ৩.৩ ভোল্ট):কোর ডিসি/ডিসি রূপান্তরকারী ইনপুট। অভ্যন্তরীণ চার্জ পাম্প এই একক রেল থেকে সমস্ত টিএফটি-নির্দিষ্ট ভোল্টেজ উত্পন্ন করে VGH (~ 18V, গেট ON), VGL (~ -8V, গেট OFF), VSP/VSN (অ্যানালগ রেফারেন্স),এবং VCOM (সাধারণ ইলেক্ট্রোড).

CTP_VDD (2.8V):বিশেষ স্পর্শ নিয়ামক অ্যানালগ সরবরাহ, ক্যাপাসিটিভ সেন্সিং চ্যানেলে গোলমাল সংযোজক সুইচিং প্রতিরোধ করার জন্য প্রদর্শন শক্তি থেকে বিচ্ছিন্ন।

সিকোয়েন্সিংয়ের প্রয়োজনীয়তা

HX8279D ড্রাইভার আইসি কঠোর পাওয়ার-অন সিকোয়েন্সিং প্রয়োগ করে লক-আপ প্রতিরোধ করতে এবং নির্ভরযোগ্য সূচনা নিশ্চিত করতেঃ

ভিডিডি অপারেশনাল থ্রেশহোল্ডে উঠেছে
RESETB সর্বনিম্ন নির্দিষ্ট সময়কালের জন্য কম দাবি করে
VGL VGH এর আগে উত্পাদন করে (VGL এবং GND এর মধ্যে Schottky ডায়োড সুরক্ষা VDD এবং VSP একযোগে শুরু হলে পরজীবী SCR সক্রিয়করণ রোধ করে)
ভিজিএল স্থিতিশীল হওয়ার পরে ভিজিএইচ র্যাম্প
এমআইপিআই ইন্টারফেস হাই-স্পিড মোডে প্রবেশ করে, প্রারম্ভিকীকরণ কোড গ্রহণ করে
রিসেট রিলিজের 50ms এর মধ্যে লিখিত GOA MUX এবং টাইমিং রেজিস্টার
প্রদর্শন আউটপুট সক্ষম, কারখানার ডিফল্ট গামা সঙ্গে প্রথম ফ্রেম উপস্থাপন

পাওয়ার-অফ সিকোয়েন্সিং এই ক্রমটি বিপরীত করে, STBYB নিশ্চিতকরণ নিয়ন্ত্রিত শাটডাউন ট্রিগার করে। অভ্যন্তরীণ রাষ্ট্র মেশিন স্বয়ংক্রিয়ভাবে রেল সিকোয়েন্সিং পরিচালনা করে,বাহ্যিক শক্তি ব্যবস্থাপনা জটিলতা হ্রাস.

আলোকসজ্জা ব্যবস্থা

এলইডি অ্যারে

এজ-লাইটিং কনফিগারেশনে ২৭ টি সাদা এলইডি 107.64 মিমি × 172.22 মিমি সক্রিয় এলাকায় অভিন্ন ব্যাকলাইট সরবরাহ করে। অ্যারেটি 8.4V9 এ কাজ করে।৬ ভোল্ট সামনের ভোল্টেজ 225mA টাইপিক বর্তমান, ডিসপ্লে এবং টাচ স্ট্যাকের মাধ্যমে 500 সিডি / মি 2 আলোকসজ্জা প্রদান করে।

এজ-লাইটিং পদ্ধতিতে, LEDs এক বা একাধিক প্যানেলের প্রান্ত বরাবর স্থাপন করা হয়, একটি প্রতিফলিত গহ্বর দ্বারা নির্দেশিত আলো এবং একটি ডিফুজার ফিল্মের মাধ্যমে বের করা হয়।80mm LCM বেধ যে সরাসরি ব্যাকলাইটিং করতে পারবেন না০৫০ সিডি/এম২ অভ্যন্তরীণ এবং মাঝারি আউটডোর ব্যবহারের জন্য যথেষ্ট কিন্তু সরাসরি সূর্যালোকের পাঠযোগ্যতার জন্য উন্নতি প্রয়োজন।

জীবনের বৈশিষ্ট্য

এলইডি লাইফটাইম ৩০,০০০ ঘন্টা প্রাথমিক উজ্জ্বলতার ৫০% এ নির্দিষ্ট করা হয়েছে, যা প্রতি এলইডিতে ৩২ এমএ এ পরিমাপ করা হয়।এই মেট্রিকটি বিপর্যয়কর ব্যর্থতার পরিবর্তে বাস্তব বিশ্বের অবনতি প্রতিফলিত করে ∙ ব্যাকলাইট ধীরে ধীরে ম্লান হয়, হঠাৎ অন্ধকারের পরিবর্তে জীবনের শেষের দৃশ্যমান ইঙ্গিত প্রদান করে।

স্পেসিফিকেশনটি স্পষ্টভাবে সতর্ক করে দেয় যে প্রতি এলইডি 37mA এর উপরে অপারেটিং কারেন্ট হ্রাসকে ত্বরান্বিত করে। এই স্বচ্ছতা জ্ঞাত তাপীয় এবং বৈদ্যুতিক নকশা সক্ষম করেঃসঠিক বর্তমান নিয়ন্ত্রণ বাস্তবায়ন, পর্যাপ্ত তাপ নিমজ্জন, এবং সম্ভবত সবচেয়ে গুরুত্বপূর্ণ, ব্যবহারকারী-নিয়ন্ত্রিত উজ্জ্বলতা নিয়ন্ত্রণ যা সর্বোচ্চ আউটপুটের পরিবর্তে মাঝারি স্তরের ডিফল্ট।

পরিবেশগত যোগ্যতা

ছয়টি যোগ্যতা পরীক্ষা পরিবেশগত স্থিতিস্থাপকতা যাচাই করেঃ

উচ্চ তাপমাত্রা স্টোরেজ (+70°C, 96 ঘন্টা):বৈদ্যুতিক অপারেশন ছাড়া তাপ চাপ অধীনে উপাদান স্থিতিশীলতা এবং সীল অখণ্ডতা যাচাই করে। পরীক্ষার পরে কার্যকরী যাচাইকরণ কোন অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত পিক্সেল,অথবা ডিসপ্লে হ্রাস.

নিম্ন তাপমাত্রায় সংরক্ষণ (-20°C, 96 ঘন্টা):ঠান্ডা শুরু করার ক্ষমতা এবং উপাদান নমনীয়তা নিশ্চিত করে। স্ট্যান্ডার্ড ডিসপ্লে এই তাপমাত্রায় তরল স্ফটিক সান্দ্রতা বৃদ্ধি এবং প্রতিক্রিয়া সময় পতন ভোগ;এই মডিউল অপারেশনাল রেডি বজায় রাখে.

উচ্চ তাপমাত্রা অপারেটিং (+60°C, 96 ঘন্টা):সর্বাধিক নামমাত্র তাপমাত্রায় সম্পূর্ণ বৈদ্যুতিক অপারেশন। তাপীয় রানওয়ে, রঙের পরিবর্তন বা অকাল LED অবনতি ছাড়াই প্রদর্শনটি সমস্ত কার্যকরী পরামিতি বজায় রাখতে হবে।অপারেটিং তাপ চাপ অধীনে তরল স্ফটিক ফুটো স্বয়ংক্রিয় ব্যর্থতা গঠন করে.

নিম্ন তাপমাত্রা অপারেটিং (-10°C, 96 ঘন্টা):ঠান্ডা পরিবেশে রিয়েল-টাইম পারফরম্যান্স যাচাই করে। গ্লাস সাবস্ট্রেট এবং তরল স্ফটিক ফিলিংয়ের মধ্যে পার্থক্য তাপ সংকোচনের ফলে সৃষ্ট নিম্ন তাপমাত্রার বুদবুদ কঠোরভাবে নিষিদ্ধ।শেষ সীল শিথিলকরণ এবং ফ্রেম রেইনবো প্রভাব একইভাবে নিষিদ্ধ করা হয়.

উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ (50°C, 90%RH, 96 ঘন্টা):আর্দ্রতা প্রবেশ এবং জারা প্রক্রিয়া ত্বরান্বিত করে। মডিউলটি গ্রীষ্মমন্ডলীয় বা অনিয়ন্ত্রিত গুদাম পরিবেশে সিলের অখণ্ডতা এবং বৈদ্যুতিক বিচ্ছিন্নতা বজায় রাখতে হবে।

তাপীয় শক চক্র (10 চক্র, -10°C থেকে +60°C, 30 মিনিটের স্থায়ী):গ্লাস, ধাতু, পলিমার এবং আঠালো উপকরণগুলির মধ্যে তাপীয় সম্প্রসারণের অনুপাতের অসঙ্গতি প্রকাশ করে। ফ্রেম রেইনবো প্রভাব এবং সিল ব্যর্থতা স্বয়ংক্রিয় প্রত্যাখ্যানের মানদণ্ড।

যান্ত্রিক একীকরণ

মডিউল মাত্রা

এলসিএম 114.60 মিমি × 184.10 মিমি × 2.80 মিমি পরিমাপ করে। টাচ ইন্টিগ্রেশনের সাথে, মোট বেধ 4.85 মিমি ± 0.2 মিমি বৃদ্ধি পায়। টাচ প্যানেলটি ডিসপ্লে সক্রিয় এলাকাটি প্রায় 0.6 মিমি উপরে ঝুলছে।4 মিমি প্রতি পাশ ₹ 108.44 মিমি × 173.02 মিমি দৃশ্যমান এলাকা বনাম 107.64 মিমি × 172.22 মিমি প্রদর্শন সক্রিয় এলাকা

কভার গ্লাসের বৈশিষ্ট্য

১.১ মিমি পান্ডা গ্লাস কভার লেন্সের মধ্যে রয়েছেঃ

এএফ (অ্যান্টি-ফিংগারপ্রিন্ট) লেপঃ অলিওফোবিক পৃষ্ঠের চিকিত্সা যা ম্লান দৃশ্যমানতা এবং পরিষ্কারের ঘন ঘন হ্রাস করে
কালো মুদ্রিত সীমানাঃ ব্যবহারকারীর দৃষ্টি থেকে আঠালো লাইন, সেন্সর ট্র্যাক এবং প্রান্তের বিচ্ছিন্নতা লুকানো
আইআর সেমি-ট্রান্সপারেন্ট অঞ্চলঃ স্পর্শ ইন্টিগ্রেশন বিভাগে বর্ণিত হিসাবে
প্রতিরক্ষামূলক ফিল্মঃ উত্পাদনের সময় প্রয়োগ করা হয়, চূড়ান্ত সমাবেশের আগে ইন্টিগ্রেটর দ্বারা সরানো হয়

এফপিসি ডিজাইন

ডিসপ্লে এফপিসি 0.50 মিমি পিচ সহ নীচের প্রান্ত থেকে বেরিয়ে আসে, 31 অবস্থান, FH26-31S-0.3SHW ((10) সংযোগকারী বা সমতুল্য সঙ্গে সামঞ্জস্যপূর্ণ।স্পর্শ FPC পৃথকভাবে I2C ইন্টারফেসের জন্য 8 অবস্থান সঙ্গে প্রস্থানউভয় এফপিসিতে উচ্চ গতির এমআইপিআই সংকেতগুলিকে ক্যাপাসিটিভ টাচ সেন্সিং চ্যানেলে সংযুক্ত হতে বাধা দেওয়ার জন্য উভয় পৃষ্ঠের উপর বৈদ্যুতিন চৌম্বকীয় সুরক্ষা ফিল্ম রয়েছে।

একটি ইস্পাত শক্তিশালীকরণ প্লেট (0.2 মিমি বেধ) সংযোগকারী অঞ্চলে যান্ত্রিক সমর্থন এবং বৈদ্যুতিক গ্রাউন্ডিং সরবরাহ করে।সিটিপি এফপিসিতে সুরক্ষা ফিল্ম অপসারণের জন্য একটি টান ট্যাব অন্তর্ভুক্ত রয়েছে.

অ্যাপ্লিকেশন

চিকিৎসা যন্ত্রপাতি

16.7M রঙের গভীরতা, OTP থেকে স্থিতিশীল গামা ক্যালিব্রেশন এবং গ্লোভ-সামঞ্জস্যপূর্ণ স্পর্শ রোগীর মনিটর, পোর্টেবল আল্ট্রাসাউন্ড এবং হ্যান্ডহেল্ড ডায়াগনস্টিক সরঞ্জামগুলির প্রয়োজনীয়তা পূরণ করে।ছবির দৃষ্টিভঙ্গি গুরুত্বপূর্ণ লক্ষণ প্রবণতা প্রদর্শন এবং লম্বা রোগীর তথ্য পর্যালোচনা উপযুক্ত.

ইন্ডাস্ট্রিয়াল হিউম্যান মেশিন ইন্টারফেস

বিস্তৃত তাপমাত্রা অপারেশন (-10°C থেকে +60°C), এমআইপিআই ডিফারেনশিয়াল সিগন্যালিংয়ের মাধ্যমে শক্তিশালী ইএমআই অনাক্রম্যতা এবং 7H পৃষ্ঠের কঠোরতা কারখানার তল বাস্তবতার সমাধান করে।প্রদর্শন উচ্চ পরিবেশে আলো অবস্থার মধ্যে প্রতিরক্ষামূলক কভার গ্লাস মাধ্যমে পাঠযোগ্যতা বজায় রাখে.

পোর্টেবল গেমিং এবং বিনোদন

উচ্চ পিক্সেল ঘনত্ব এবং দ্রুত প্রতিক্রিয়া সময় নিমজ্জন অভিজ্ঞতা তৈরি করে। পাতলা প্রোফাইল ergonomic ডিজাইন সক্ষম করে যা দীর্ঘ সেশনের সময় হাত ক্লান্ত করে না।সমস্ত দিকনির্দেশনা দেখার জন্য ভাগ করা ডিভাইসগুলির সাথে মাল্টিপ্লেয়ার দৃশ্যকল্পগুলি সমর্থন করে.

অটোমোবাইল অভ্যন্তর

পোর্ট্রেট ওরিয়েন্টেশন কেন্দ্রীয় কনসোল তথ্য প্রদর্শন এবং পিছনের আসন বিনোদন মামলা। প্রশস্ত তাপমাত্রা যোগ্যতা মরুভূমি পার্কিং থেকে আর্কটিক ঠান্ডা শুরু থেকে কেবিন তাপমাত্রা চরম সমাধান।এমআইপিআই সামঞ্জস্যতা আধুনিক অটোমোটিভ ইনফোটেইনমেন্ট প্রসেসরগুলির সাথে সংহতকরণকে সহজ করে তোলে.
