5.5 ইঞ্চি আইপিএস পূর্ণ দৃশ্য প্রদর্শন MIPI এলসিডি স্ক্রিন 720*1280LCD ডিসপ্লে স্ক্রিন

MOQ:	আলোচনা
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	পিচবোর্ড
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	এল/সি টিটি ডি/পি
সরবরাহ ক্ষমতা:	10000PCS

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

গুয়াংডং, চীন

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

মডেল নম্বার

TXW550060N0

এলসিএম ইন্টারফেস:

এমআইপিআই ইন্টারফেস

Lcm পিন n গণনা:

30 পিন

ব্যাকলাইগ ভোল্টেজ:

18 ভি

সংগ্রহস্থল তাপমাত্রা:

-30+80℃

লুমেন ডিগ্রী:

1000cd/m²

পিক্সেলের সংখ্যা:

720*1280

ড্রাইভ উপাদান:

TFT সক্রিয় ম্যাট্রিক্স

পিক্সেল পিচ (W*H):

0.00945 ((H) *0.0945 ((V)

বিশেষভাবে তুলে ধরা:

5৫ ইঞ্চি আইপিএস এমআইপিআই এলসিডি স্ক্রিন

720X1280 টিএফটি এলসিডি ডিসপ্লে মডিউল

সম্পূর্ণ দৃশ্য প্রদর্শন এলসিডি স্ক্রিন

পণ্যের বর্ণনা

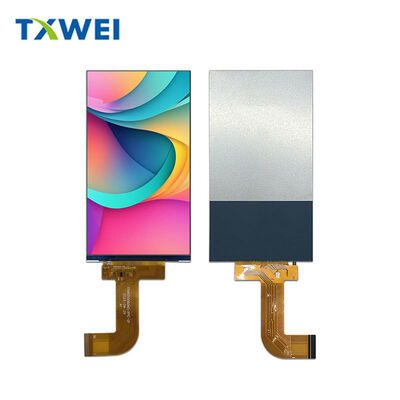

TXW550060N0

5.5" ইন্ডাস্ট্রিয়াল আইপিএস ডিসপ্লে মডিউল

সুনির্দিষ্ট অপটিক্স, শিল্প শক্তি, পরিষ্কার একীকরণ।

ভিজ্যুয়াল পারফরম্যান্স

720 × RGB × 1280নেটিভ রেজোলিউশন।২৯৪ পিপিআইপিক্সেল ঘনত্বঃ প্রতিটি উপাদান স্পষ্ট সংজ্ঞা দিয়ে রেন্ডার করা হয়েছে ¢ সূক্ষ্ম পাঠ্য থেকে জটিল তরঙ্গ আকৃতি পর্যন্ত।

আইপিএস প্রযুক্তিবিতরণ করেপূর্ণ দেখার কোণ স্বাধীনতানীচে থেকে বা পাশ থেকে দেখা হলে কোন কন্ট্রাস্টের অবনতি হয় না।প্যানেল একটি ডেস্কটপ যন্ত্রপাতি মধ্যে অনুভূমিকভাবে বা একটি হ্যান্ডহেল্ড স্ক্যানার মধ্যে উল্লম্বভাবে মাউন্ট কিনা একই সঞ্চালন.

16.৭ মিলিয়ন রঙসফটওয়্যার ক্যালিব্রেশনের মাধ্যমে নির্বাচনযোগ্য মসৃণ গ্রেডিয়েন্টস মেডিকেল ইমেজিংয়ে সঠিক ত্বকের টোনস ইন্ডাস্ট্রিয়াল এইচএমআই অ্যাপ্লিকেশনে সঠিক রঙ কোডিং

সক্রিয় এলাকাঃ68.04 মিমি × 120.96 মিমি
পিক্সেল জ্যামিতিঃআরজিবি স্ট্রিপ, 0.0945 মিমি × 0.0945 মিমি পিচ
প্রদর্শন মোডঃসাধারণত কালো ∙ গভীর কালো, উচ্চ বৈসাদৃশ্য

পরিবেশগত স্থায়িত্ব

ইন্ডাস্ট্রিয়াল ডিসপ্লেগুলো জলবায়ু নিয়ন্ত্রিত অফিসে থাকে না। এটা বাস্তবতার জন্য নির্মিত।

অপারেটিং তাপমাত্রাঃ-২০°সি থেকে +৬০°সি
লজিস্টিক হাবের ঠান্ডা স্টোরেজ মেঝে, মরুভূমির তাপে গাড়ির ড্যাশবোর্ড, মডিউলটি পুরো স্প্যান জুড়ে সম্পূর্ণ অপটিক্যাল এবং বৈদ্যুতিক স্পেসিফিকেশন বজায় রাখে।

সংরক্ষণের তাপমাত্রাঃ-30°C থেকে +80°C
বর্ধিত গুদাম, চরম জলবায়ুর মধ্য দিয়ে চলাচল, বিদ্যুৎ ছাড়াই বেঁচে থাকা, ডিলেমিনেশন, সিলের অবনতি বা তরল স্ফটিকের ক্ষতি ছাড়া।

আর্দ্রতা সহনশীলতাঃ৯০% পর্যন্ত RH
উপকূলীয় ইনস্টলেশন, খাদ্য প্রক্রিয়াকরণ সুবিধা, বাষ্প-পরিচ্ছন্ন সরঞ্জাম খাল, অভ্যন্তরীণ ইলেকট্রনিক্স সুরক্ষিত থাকে।

সিগন্যাল ইন্টারফেসঃ MIPI DSI

আধুনিক এমবেডেড সিস্টেমগুলি গতি এবং সরলতার দাবি করে।৪-লেনের এমআইপিআই ডিএসআইইন্টারফেস উভয়ই প্রদান করে।

ডিফারেনশিয়াল ডেটা জোড়াঃD0N/D0P থেকে D3N/D3P পর্যন্ত পিক্সেল ডেটা বার্ষ্ট ট্রান্সমিশনের জন্য চারটি স্বতন্ত্র উচ্চ গতির লেন
ডিফারেনশিয়াল ঘড়ি:CLKN/CLKP ️ নির্দিষ্ট সময়সূচী রেফারেন্স
কন্ট্রোল সিগন্যালঃআরএসটি (হার্ডওয়্যার রিসেট, সক্রিয় নিম্ন), টিই (ফ্রেম সিঙ্ক), এলসিডি_আইডি (মডিউল সনাক্তকরণ)

পাওয়ার রেলঃ
লজিক কোর জন্য VDD_3.3V
ইন্টারফেস I/O এর জন্য IOV_1.8V
✅ পরিষ্কার ফেরার পথের জন্য জিএনডি বিমান

মোট ত্রিশটি পিন। কমপ্যাক্ট এফপিসি সংযোগকারী। সরল পিসিবি বিন্যাস। সমান্তরাল আরজিবি বিকল্পের তুলনায় কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ। সংক্ষিপ্ত ট্রেস দৈর্ঘ্য। সহজ ঢালাই প্রয়োজনীয়তা.

আলোকসজ্জা ব্যবস্থা

দ্যপ্রান্ত-উজ্জ্বলিত এলইডি ব্যাকলাইটব্যবহার১৫ টি হোয়াইট ইমিটারসিরিজ বৈদ্যুতিক কনফিগারেশনে।

বৈদ্যুতিক বৈশিষ্ট্যঃ
∙ সামনের ভোল্টেজঃ ১৬.৮ ভোল্ট থেকে ১৮.৬ ভোল্ট
প্রচলিত স্রোতঃ 100mA
পাওয়ার ইনপুটঃ LEDA (অ্যানোড) × 4 পিন, LEDK (ক্যাথোড) × 4 পিন

অপটিক্যাল আউটপুটঃ
¢ সাধারণ উজ্জ্বলতাঃ এলসিডি স্ট্যাক সহ 1050 সিডি / মি 2
¢ অভিন্নতাঃ সক্রিয় এলাকায় সামঞ্জস্যপূর্ণ, কোন প্রান্ত ডিমিং বা কোণ falloff

দীর্ঘায়ুঃ
