পণ্যের বিবরণ

বাড়ি > পণ্য >

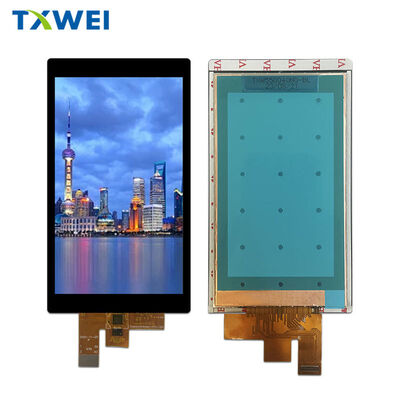

5.5-ইঞ্চি MIPI ইন্টারফেস 1080*1920 HD রঙের LCD লিকুইড ক্রিস্টাল ডিসপ্লে স্ক্রীন TFT লিকুইড ক্রিস্টাল মডিউল

পণ্য

5.5-ইঞ্চি MIPI ইন্টারফেস 1080*1920 HD রঙের LCD লিকুইড ক্রিস্টাল ডিসপ্লে স্ক্রীন TFT লিকুইড ক্রিস্টাল মডিউল

MOQ:	আলোচনা
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	পিচবোর্ড
প্রসবের সময়ের:	16 দিন
সরবরাহ ক্ষমতা:	10000PCS

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

শেনজেন, গুয়াংডং

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

ISO9001 IS014001 IATF16949

মডেল নম্বার

TXW550040N0-CTP

বিশেষভাবে তুলে ধরা:

5৫ ইঞ্চি এমআইপিআই টিএফটি এলসিডি ডিসপ্লে

1080x1920 এইচডি রঙিন এলসিডি স্ক্রিন

এমআইপিআই ইন্টারফেস টিএফটি তরল স্ফটিক মডিউল

পণ্যের বর্ণনা

TXW550040N0-CTP∙∙ ৫.৪৬ ইঞ্চি ফুল এইচডি এমআইপিআই এলসিডি ডিসপ্লে ক্যাপাসিটিভ টাচ

পণ্যের সংক্ষিপ্ত বিবরণ

TXW550040N0-CTP হল একটি প্রিমিয়াম 5.46 ইঞ্চি TFT এলসিডি ডিসপ্লে মডিউল যা ফুল এইচডি রেজোলিউশন (1080 × 1920 পিক্সেল) এবং ইন্টিগ্রেটেড ক্যাপাসিটিভ টাচ প্যানেলের বৈশিষ্ট্যযুক্ত। উচ্চ-কার্যকারিতা অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে,এই আইপিএস-টাইপ ডিসপ্লে ব্যতিক্রমী রঙ নির্ভুলতা প্রদান করে, বিস্তৃত দেখার কোণ, এবং একটি শক্তিশালী 4-লেন MIPI DSI ইন্টারফেসের মাধ্যমে প্রতিক্রিয়াশীল স্পর্শ মিথস্ক্রিয়া।

Shenzhen Tianxianwei Technology দ্বারা নির্মিত, এই ডিসপ্লে মডিউলটি অত্যাধুনিক ডিসপ্লে প্রযুক্তিকে নির্ভরযোগ্য শিল্প-গ্রেড নির্মাণের সাথে একত্রিত করে, যা এটিকে হ্যান্ডহেল্ড ডিভাইসের জন্য আদর্শ করে তোলে,শিল্প নিয়ন্ত্রক, চিকিৎসা সরঞ্জাম এবং ভোক্তা ইলেকট্রনিক্সের জন্য উচ্চতর চাক্ষুষ কর্মক্ষমতা প্রয়োজন।

মূল বৈশিষ্ট্য

অত্যাশ্চর্য চাক্ষুষ কর্মক্ষমতা

1080×RGB×1920 পিক্সেল রেজোলিউশন এবং 16.7 মিলিয়ন প্রদর্শিত রং সহ স্ফটিক-স্বচ্ছ চিত্রের অভিজ্ঞতা। The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

ইন্টিগ্রেটেড ক্যাপাসিটিভ টাচ

জি + এফ + এফ (গ্লাস + ফিল্ম + ফিল্ম) মাল্টি-টাচ কাঠামোটিতে গুডিক্স জিটি 911 নিয়ামক অন্তর্ভুক্ত রয়েছে, যা সুনির্দিষ্ট এবং প্রতিক্রিয়াশীল স্পর্শ সনাক্তকরণ সরবরাহ করে।I2C ইন্টারফেস হোস্ট প্রসেসরগুলির সাথে বিরামবিহীন যোগাযোগ নিশ্চিত করে, যখন ডেডিকেটেড ইন্টারপুট এবং রিসেট পিনগুলি দক্ষ শক্তি পরিচালনা এবং অঙ্গভঙ্গি স্বীকৃতি সক্ষম করে।

হাই-স্পিড এমআইপিআই ইন্টারফেস

চার-লেনের এমআইপিআই ডিএসআই উচ্চ-গতির ডিফারেনশিয়াল সিগন্যালিং হ্রাসযুক্ত ইএমআই সহ নির্ভরযোগ্য, উচ্চ-ব্যান্ডউইথ ভিডিও সংক্রমণ সরবরাহ করে।এই আধুনিক ইন্টারফেস স্ট্যান্ডার্ডটি ঐতিহ্যগত সমান্তরাল আরজিবি সমাধানগুলির তুলনায় পাতলা ক্যাবল ডিজাইন এবং সরলীকৃত পিসিবি বিন্যাসকে সক্ষম করে.

শক্তিশালী ব্যাকলাইট সিস্টেম

এজ-লাইট এলইডি ব্যাকলাইট কনফিগারেশনে 15 টি উচ্চ দক্ষতাযুক্ত সাদা এলইডি রয়েছে যা 1200 সিডি / এম 2 এর সাধারণ উজ্জ্বলতা সরবরাহ করে। 30,000 ঘন্টা এলইডি লাইফটাইম রেটিং এবং বাহ্যিক পিডব্লিউএম ডিমিং নিয়ন্ত্রণের সাথে,মডিউলটি উজ্জ্বল সূর্যের আলো থেকে অন্ধকার পরিবেশে বিভিন্ন পরিবেষ্টিত আলোর অবস্থার সাথে নির্বিঘ্নে মানিয়ে নেয়.

টেকনিক্যাল স্পেসিফিকেশন

প্রদর্শন বৈশিষ্ট্য

ডিসপ্লে প্রকারঃ আইপিএস টিএফটি এলসিডি স্বাভাবিকভাবে কালো মোড সহ সক্রিয় অঞ্চলঃ 68.04 মিমি (এইচ) × 120.96 মিমি (ভি) পিক্সেল ফর্ম্যাটঃ 1080 (এইচ) × 1920 (ভি) আরজিবি স্ট্রিপ বিন্যাস পিক্সেল পিচঃ 21 μm (এইচ) × 63 μm (ভি) রঙের গভীরতাঃ 16.7 মিলিয়ন রঙ (24-বিট আরজিবি) দেখার দিকঃ সমস্ত ঘন্টা (360 ডিগ্রি সর্বোত্তম দেখার) বৈসাদৃশ্য অনুপাতঃ 1200: 1 (সাধারণ)

টাচ প্যানেল স্পেসিফিকেশন

স্পর্শ কাঠামোঃ জি + এফ + এফ ক্যাপাসিটিভ মাল্টি-টাচ কন্ট্রোলার আইসিঃ গুডিক্স জিটি 911 ইন্টারফেসঃ বিচ্ছিন্ন আউটপুট সহ আই 2 সি পৃষ্ঠের কঠোরতাঃ ≥6 এইচ পেন্সিল কঠোরতা হালকা সংক্রমণঃ ≥85% অপারেটিং ভোল্টেজঃ 2.৮ ভোল্ট ∙ ৩.3V (I/O), 1.8V (লজিক্যাল)

বৈদ্যুতিক পরামিতি

টিএফটি ড্রাইভার আইসিঃ হিম্যাক্স এইচএক্স 8399 সি লজিকাল সাপ্লাই (আইওভিসিসি): 1.65 ভি ∙ 3.3 ভি (সাধারণ 1.8 ভি) অ্যানালগ পজিটিভ (ভিএসপি): 4.8 ভি ∙ 6.0 ভি অ্যানালগ নেগেটিভ (ভিএসএন): -6.0 ভি ∙ -4.8 ভি ব্যাকলাইট ফরওয়ার্ড ভোল্টেজঃ২৮ ভোল্ট ∙ ৩২ ভোল্ট ব্যাকলাইট বর্তমান: ৬০ এমএ (প্রতিটি স্ট্রিং এর জন্য)

শারীরিক মাত্রা

মডিউল মাত্রাঃ 70.04 মিমি (W) × 128.29 মিমি (H) × 1.78 মিমি (T) টাচ প্যানেল সহঃ 75.80 মিমি (W) × 139.90 মিমি (H) × 3.49 মিমি (T) ওজনঃ TBD (হালকা ডিজাইন)

পরিবেশগত ও নির্ভরযোগ্যতা

অপারেটিং শর্তাবলী

কাজের তাপমাত্রাঃ -২০°সি থেকে +৬০°সি স্টোরেজ তাপমাত্রাঃ -৩০°সি থেকে +৭০°সি আর্দ্রতা পরিসীমাঃ ২০% ০.৯০% আরএইচ (নন-কন্ডেনসিং)

নির্ভরযোগ্যতা পরীক্ষা

এই মডিউলটি 96 ঘন্টা উচ্চ তাপমাত্রা (+ 70 °C), 96 ঘন্টা নিম্ন তাপমাত্রা (-30 °C) সঞ্চয়, অপারেটিং তাপমাত্রা চক্র সহ ব্যাপক নির্ভরযোগ্যতা যাচাইয়ের মধ্য দিয়ে যায়,এবং তাপীয় শক টেস্টিং (-20°C ∼ +60°C)সমস্ত পরীক্ষা শূন্য কার্যকরী ত্রুটি, কোনও তরল স্ফটিক ফুটো নিশ্চিত করে এবং চাপের অবস্থার অধীনে অপটিকাল পারফরম্যান্স বজায় রাখে।

ইন্টারফেস পিন কনফিগারেশন

৪০ পিনের এফপিসি সংযোগকারীটি ব্যাপক সিস্টেম ইন্টিগ্রেশন প্রদান করেঃ

• পাওয়ার রেলঃ GND, IOVCC (1.8V), VSP/VSN অ্যানালগ সরবরাহ, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 ডেটা লেন জোড়া (D0±, D1±, D2±, D3±) প্লাস ঘড়ি জোড়া (CLK±) • টাচ ইন্টারফেসঃ CTP_SDA, CTP_SCL, CTP_INT,CTP_RST • নিয়ন্ত্রণ সংকেত: রিসেট, টিই (অশ্রু প্রভাব), পিডব্লিউএম (ব্যাকলাইট ডিমিং) • ব্যাকলাইটঃ এলইডিএ / এলইডিকে অ্যানোড এবং ক্যাথোড সংযোগ

সমস্ত উচ্চ গতির ডিফারেনশিয়াল জোড়া শক্তি দক্ষ অপারেশন জন্য LP-11 কম শক্তি রাষ্ট্র সমর্থন।

পাওয়ার সিকোয়েন্স এবং টাইমিং

এইচএক্স৮৩৯৯সি ড্রাইভার আইসি-র জন্য নির্দিষ্ট পাওয়ার-অন সিকোয়েন্সিং প্রয়োজনঃ ভিডিডি১/এইচএস_ভিসিসি-র ভিএসপি/ভিএসএন-এর অ্যাক্টিভেশনের আগে স্থিতিশীল হতে হবে, পর্যায়গুলির মধ্যে ন্যূনতম ১ এমএস বিলম্বের সাথে।হার্ডওয়্যার রিসেট (আরইএসএক্স) পাওয়ার স্থিতিশীল হওয়ার পরে ≥10μs এর জন্য কম রাখা উচিত, সম্পূর্ণ প্রারম্ভিকীকরণের সাথে প্রদর্শন-অন কমান্ডগুলির আগে 120ms প্রয়োজন।

পাওয়ার-অফ সিকোয়েন্স এই ক্রমটি বিপরীত করে, যা নিশ্চিত করে যে চিত্র ধারণ এবং ড্রাইভারের ক্ষতি রোধ করার জন্য সরবরাহ অপসারণের আগে এমআইপিআই ভিডিও প্যাকেটগুলি শেষ হয়।

অ্যাপ্লিকেশন

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

গুণমান নিশ্চিতকরণ

আইএসও সার্টিফাইড পদ্ধতিতে নির্মিত, ১০০% পরিদর্শন করা হয়েছে অপ্রয়োজনীয় ত্রুটির জন্য, যেমন অনুপস্থিত অংশ, শর্ট সার্কিট এবং অপটিক্যাল অভিন্নতা।পরিদর্শন শর্তগুলি মানসম্মত প্রোটোকল অনুসরণ করে: 1000±200 lux আলোকসজ্জা, 30cm দেখার দূরত্ব, 45°±10° পর্যবেক্ষণ কোণ।

রোএইচএস-সম্মত নির্মাণ পরিবেশগত দায়বদ্ধতা নিশ্চিত করে পুরো জায়গায় সীসা মুক্ত উপকরণ দিয়ে।

প্যাকেজিং ও লজিস্টিক

পৃথক অ্যান্টি-স্ট্যাটিক বুদবুদ ব্যাগ প্যাকেজিং 5 ইউনিট bundling সঙ্গে, শক-absorbing ফেনা পাত্রে সুরক্ষা, এবং শক্তিশালী কার্টন সিলিং।ভলিউম অর্ডারের জন্য কাস্টম লেবেলিং এবং প্যাকেজিং কনফিগারেশন উপলব্ধ.

সহায়তা ও নথিপত্র

প্রারম্ভিকীকরণ কোড সিকোয়েন্স, টাইমিং ডায়াগ্রাম এবং অ্যাপ্লিকেশন নোট সহ সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন অনুরোধে উপলব্ধ।ইন্টিগ্রেশন পরামর্শ এবং কাস্টম ফার্মওয়্যার বিকাশের জন্য সরবরাহ করা ইঞ্জিনিয়ারিং সহায়তা.
