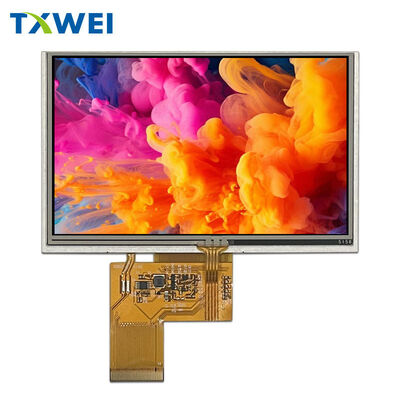

পাইকারি ৫ ইঞ্চি ৮০০*৪৮০ টিএফটি প্রতিরোধী টাচ স্ক্রিন শিল্প নিয়ন্ত্রণ সরঞ্জাম প্রদর্শন পর্যবেক্ষণ মনিটর এলসিডি স্ক্রিন

পণ্য

পাইকারি ৫ ইঞ্চি ৮০০*৪৮০ টিএফটি প্রতিরোধী টাচ স্ক্রিন শিল্প নিয়ন্ত্রণ সরঞ্জাম প্রদর্শন পর্যবেক্ষণ মনিটর এলসিডি স্ক্রিন

MOQ:	আলোচনা
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	পিচবোর্ড
প্রসবের সময়ের:	16 দিন
সরবরাহ ক্ষমতা:	10000PCS

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

শেনজেন, গুয়াংডং

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

ISO9001 IS014001 IATF16949

মডেল নম্বার

TXW500152N0-RTP

বিশেষভাবে তুলে ধরা:

৫ ইঞ্চি টিএফটি এলসিডি রেসিসিভ টাচ স্ক্রিন

শিল্প নিয়ন্ত্রণ সরঞ্জাম এলসিডি মনিটর

গ্যারান্টি সহ 800*480 টিএফটি ডিসপ্লে

পণ্যের বর্ণনা

✦ TXW500152N0-RTP ✦

৫.০" ইন্ডাস্ট্রিয়াল WVGA TFT LCD + RTP

৮০০×৪৮০ রেজোলিউশন | ২৪-বিট RGB | রেজিস্টেটিভ টাচ | ওয়াইড-টেম্প ডিজাইন

◆ এই ডিসপ্লেটি কেন বেছে নেবেন?

▸ ক্রিস্প WVGA ভিজ্যুয়াল

৮০০×RGB×৪৮০ রেজোলিউশন ইন্ডাস্ট্রিয়াল ইন্টারফেসের জন্য তীক্ষ্ণ, প্রাণবন্ত চিত্র সরবরাহ করে। ILITEK ILI6122+ILI5960 ডুয়াল-চিপ ড্রাইভার আর্কিটেকচার দ্বারা চালিত ১৬.৭ মিলিয়ন ট্রু কালার। ০.১৩৫মিমি পিক্সেল পিচ হাতের নাগালের মধ্যে টেক্সট পঠনযোগ্যতা এবং আইকন স্পষ্টতা নিশ্চিত করে।

▸ নির্ভরযোগ্য রেজিস্টেটিভ টাচ

ইন্টিগ্রেটেড ৪-ওয়্যার রেজিস্টেটিভ টাচ প্যানেল (RTP) — ইন্ডাস্ট্রিয়াল পরিবেশের জন্য বিশ্বস্ত পছন্দ। গ্লাভস, স্টাইলাস বা খালি আঙ্গুল দিয়ে ত্রুটিহীনভাবে কাজ করে। বৈদ্যুতিকভাবে গোলমালযুক্ত ফ্যাক্টরি ফ্লোরে কোনও ক্যাপাসিটিভ হস্তক্ষেপের সমস্যা নেই।

▸ ৬টা অপ্টিমাল ভিউয়িং

বটম-ভিউয়িং ইনস্টলেশনের জন্য প্রকৌশলী। চোখের স্তরের উপরে লাগানো কন্ট্রোল প্যানেল, কিয়স্ক এবং এমবেডেড সিস্টেমের জন্য উপযুক্ত যেখানে ব্যবহারকারী স্ক্রিনের দিকে তাকায়।

▸ চরম অবস্থার জন্য নির্মিত

→ অপারেটিং: -২০°C থেকে +৭০°C → স্টোরেজ: -৩০°C থেকে +৮০°C → আর্দ্রতা: ৯০% RH পর্যন্ত

৯৬-ঘন্টা হাই-টেম্প স্টোরেজ (+৮০°C), ৯৬-ঘন্টা লো-টেম্প স্টোরেজ (-৩০°C), এবং ৫০-সাইকেল থার্মাল শক টেস্টিং (-২০°C↔৭০°C) পাস করে। এই স্ক্রিন সেখানে টিকে থাকে যেখানে কনজিউমার ডিসপ্লে ব্যর্থ হয়।

◆ প্রযুক্তিগত স্পেসিফিকেশন

ডিসপ্লে কোর • প্যানেল টাইপ: TFT অ্যাক্টিভ ম্যাট্রিক্স, স্বাভাবিকভাবে সাদা ট্রান্সমিশিভ • রেজোলিউশন: ৮০০(H) × ৪৮০(V) পিক্সেল • কালার ডেপথ: ১৬.৭ মিলিয়ন (২৪-বিট RGB) • পিক্সেল অ্যারেঞ্জমেন্ট: RGB ভার্টিকাল স্ট্রাইপ • অ্যাক্টিভ এরিয়া: ১০৮.০০মিমি × ৬৪.৮০মিমি • ভিউয়িং ডিরেকশন: ৬টা • ড্রাইভার IC: ILITEK ILI6122 + ILI5960

টাচ সিস্টেম • টাইপ: ৪-ওয়্যার রেজিস্টেটিভ টাচ প্যানেল (RTP) • ইন্টারফেস: অ্যানালগ পজিশন সেন্সিং • অ্যাক্টিভেশন: প্রেসার-ভিত্তিক (গ্লাভ-কম্প্যাটিবল) • ডিউরেবিলিটি: লক্ষ লক্ষ টাচের জন্য রেট করা

ব্যাকলাইট • টাইপ: এজ-লিট হোয়াইট LED অ্যারে • LED সংখ্যা: ১২টি চিপ (৬ সিরিজ × ২ প্যারালাল) • ফরওয়ার্ড ভোল্টেজ: ১৭.৪V ~ ১৯.৮V • ফরওয়ার্ড কারেন্ট: ৪০mA টিপিক্যাল • লুমিন্যান্স: ২৪০ cd/m² (টিপিক্যাল উইথ LCD+RTP) • লাইফটাইম: ৫০% ব্রাইটনেসে ৩০,০০০ ঘন্টা

ইলেকট্রিক্যাল ইন্টারফেস • ভিডিও: ২৪-বিট প্যারালাল RGB (R0-R7, G0-G7, B0-B7) • ক্লক: DCLK পিক্সেল ক্লক ইনপুট • সিঙ্ক: HSYNC, VSYNC, DE (ডেটা এনাবল) • কন্ট্রোল: DISP (ডিসপ্লে অন/অফ) • পাওয়ার: VDD ৩.০~৩.৬V (৩.৩V টিপিক্যাল)

ফিজিক্যাল ডাইমেনশন • মডিউল সাইজ: ১২০.৭০মিমি × ৭৫.৮০মিমি × ২.৮০মিমি • RTP সহ: ১১৬.৮০মিমি × ৭২.৬০মিমি × ৪.১৫মিমি • ওজন: TBD • FPC: ৪০-পিন, ০.৫মিমি পিচ

◆ পিন অ্যাসাইনমেন্ট (৪০-পিন FPC)

পাওয়ার ও ব্যাকলাইট ① LEDK — ব্যাকলাইট ক্যাথোড (–) ② LEDA — ব্যাকলাইট অ্যানোড (+) ③ GND — গ্রাউন্ড ④ VDD — লজিক পাওয়ার সাপ্লাই (৩.৩V)

RGB ডেটা বাস ⑤~⑫ R0-R7 — রেড ডেটা (LSB থেকে MSB) ⑬~⑳ G0-G7 — গ্রিন ডেটা (LSB থেকে MSB) ㉑~㉘ B0-B7 — ব্লু ডেটা (LSB থেকে MSB)

টাইমিং ও কন্ট্রোল ㉙ GND — গ্রাউন্ড ㉚ DCLK — পিক্সেল ক্লক ㉛ DISP — ডিসপ্লে এনাবল ㉜ HSYNC — হরাইজন্টাল সিঙ্ক ㉝ VSYNC — ভার্টিকাল সিঙ্ক ㉞ DE — ডেটা এনাবল ㉟ NC — নো কানেকশন ㊱ GND — গ্রাউন্ড

টাচ (FPC-তে NC — RTP আলাদাভাবে বন্ডেড) ㊲ XR — টাচ রাইট (FPC-তে NC) ㊳ YD — টাচ ডাউন (FPC-তে NC) ㊴ XL — টাচ লেফট (FPC-তে NC) ㊵ YU — টাচ আপ (FPC-তে NC)

◆ টাইমিং ক্যারেক্টারিস্টিকস

ক্লক রিকোয়ারমেন্টস • DCLK ফ্রিকোয়েন্সি: ৩৩.৩ MHz টিপিক্যাল (৫০ MHz ম্যাক্স) • রিফ্রেশ: ৬০Hz স্টেবল ফ্রেম রেট

হরাইজন্টাল টাইমিং • অ্যাক্টিভ ডিসপ্লে: ৮০০ ক্লক সাইকেল • টোটাল লাইন পিরিয়ড: ১০৫৬ টিপিক্যাল (৮৬২~১২০০ রেঞ্জ) • HSD পালস: ১~৪০ ক্লকস • ব্যাক পোর্চ: ৪৬ ক্লকস • ফ্রন্ট পোর্চ: ১৬~৩৫৪ ক্লকস

ভার্টিকাল টাইমিং • অ্যাক্টিভ ডিসপ্লে: ৪৮০ লাইন • টোটাল ফ্রেম পিরিয়ড: ৫২৫ টিপিক্যাল (৫১০~৬৫০ রেঞ্জ) • VSD পালস: ১~২০ লাইন • ব্যাক পোর্চ: ২৩ লাইন • ফ্রন্ট পোর্চ: ৭~১৪৭ লাইন

◆ অ্যাপ্লিকেশন সিনারিও
