পণ্যের বিবরণ

বাড়ি > পণ্য >

6.86 ইঞ্চি বার স্ক্রিন 480x1280 রেজোলিউশনের আরজিবি ইন্টারফেস গাড়ি স্মার্ট হোম অ্যাপ্লায়েন্স রান্নাঘর অ্যাপ্লায়েন্স এলসিডি ডিসপ্লে স্ক্রিন

পণ্য

6.86 ইঞ্চি বার স্ক্রিন 480x1280 রেজোলিউশনের আরজিবি ইন্টারফেস গাড়ি স্মার্ট হোম অ্যাপ্লায়েন্স রান্নাঘর অ্যাপ্লায়েন্স এলসিডি ডিসপ্লে স্ক্রিন

MOQ:	1
মূল্য:	আলোচনাযোগ্য
প্রসবের সময়ের:	7-16 দিন
মূল্যপরিশোধ পদ্ধতি:	এল/সি, ডি/এ, ডি/পি, টি/টি
সরবরাহ ক্ষমতা:	10000PCS

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

শেনজেন

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE FCC ROHS

মডেল নম্বার

TXW686013B0

পিক্সেলের সংখ্যা:

480*1280

দেখার দিকনির্দেশ:

আইপিএস

ইন্টারফেস প্রদর্শন:

আরজিবি

উজ্জ্বলতা:

500 নিট

সক্রিয় এলাকা:

60.19*160.51

রূপরেখার আকার:

66.7*181.2*4.4 মিমি

অপারেটিং তাপমাত্রা:

-20+70 ℃

স্টোরেজ তাপমাত্রা:

-30+80℃

পিনের সংখ্যা:

40PIN

ডিসপ্লে আইসি:

NV3052C

বিশেষভাবে তুলে ধরা:

6.86 ইঞ্চি RGB এলসিডি ডিসপ্লে

৪৮০x১২৮০ রেজোলিউশনের টিএফটি স্ক্রিন

গাড়ি স্মার্ট হোম এলসিডি ডিসপ্লে

পণ্যের বর্ণনা

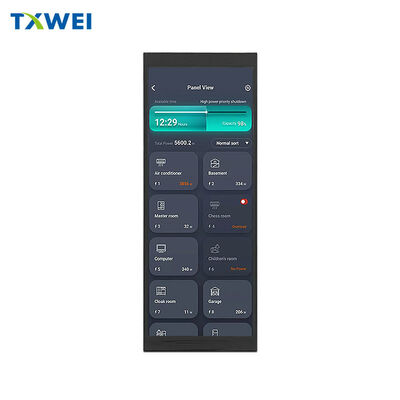

6.86" উল্লম্ব বার টাইপ RGB ডিসপ্লে TXW686013B0

স্মার্ট অ্যাপ্লায়েন্স এবং এনার্জি স্টোরেজ সিস্টেমের জন্য ব্যয়-কার্যকর লং-স্ট্রিপ ডিসপ্লে

প্রতিটি অ্যাপ্লিকেশন কাটিয়া প্রান্ত MIPI ইন্টারফেস বা সূর্যালোক-বিস্ফোরণ উজ্জ্বলতা চাহিদা না। কখনও কখনও, আপনি একটি প্রয়োজননির্ভরযোগ্য, খরচ অনুকূল প্রদর্শনTXW686013B0 এই ফাঁকটি পুরোপুরি পূরণ করে6.86-ইঞ্চি উল্লম্ব বার-টাইপ ডিসপ্লেঐতিহ্যবাহী RGB সমান্তরাল ইন্টারফেস সামঞ্জস্যের বৈশিষ্ট্যযুক্ত, এটি সাদা পণ্য, শক্তি সঞ্চয় সিস্টেমের জন্য আদর্শ আপগ্রেড পথ তৈরি করে,এবং চিকিৎসা সরঞ্জাম যেখানে উন্নয়ন সরলতা এবং BOM খরচ নিয়ন্ত্রণ উচ্চ শেষ স্পেসিফিকেশন উপর অগ্রাধিকার.

৪৮০×১২৮০ রেজোলিউশনের সাথে ৬০.১৯ মিমি উচ্চতার ১৬০.৫১ মিমি সক্রিয় এলাকায় বিস্তৃত,এই আইপিএস প্যানেলটি আপনাকে জটিল উচ্চ-গতির সিরিয়াল ইন্টারফেসের চারপাশে আপনার সম্পূর্ণ এমবেডেড সিস্টেমটি পুনরায় ডিজাইন করতে বাধ্য না করেই স্মার্টফোনের মতো ইন্টারফেস নান্দনিকতা এনেছে.

আরজিবি সুবিধাঃ উন্নয়ন সরলতা আধুনিক নকশা পূরণ

লিগ্যাসি-বন্ধুত্বপূর্ণ 40-পিন আরজিবি ইন্টারফেস

যদিও শিল্প MIPI DSI ইন্টারফেসের দিকে ধাবিত হয় যা ডেডিকেটেড কন্ট্রোলার এবং উচ্চ গতির PCB লেআউট দক্ষতা প্রয়োজন, TXW686013B0প্রমাণিত RGB 40-পিন সমান্তরাল ইন্টারফেসএটি কোনো সীমাবদ্ধতা নয়, এটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য একটি কৌশলগত সুবিধা।

আরজিবি ইন্টারফেস সরাসরি এসটিএম৩২, এনএক্সপি এলপিসি,এবং অলউইনার সিরিজ চিপগুলি ব্যয়বহুল এমআইপিআই ব্রিজ আইসিগুলির প্রয়োজন ছাড়াই বা প্রতিরোধের-ম্যাচড ডিফারেনশিয়াল জোড়াগুলি মোকাবেলা না করে. আপনার বিদ্যমান ফার্মওয়্যার লাইব্রেরি 8080 বা RGB সমান্তরাল প্রোটোকলের জন্য অবিলম্বে কাজ করে, বিকাশের সময় কয়েক মাস থেকে কয়েক সপ্তাহ পর্যন্ত কেটে দেয়।খরচ-সংবেদনশীল যন্ত্রপাতি যেখানে BOM খরচ প্রতিটি পয়সা গুরুত্বপূর্ণ, এমআইপিআই কন্ট্রোলার চিপ বাদ দিয়ে উপাদান খরচ এবং পিসিবি স্তর জটিলতা উভয়ই সংরক্ষণ করে।

40-পিন সংযোগকারী ডেটা লাইন R, G, B এর সাথে অনুভূমিক এবং উল্লম্ব সিঙ্ক্রোনাইজেশন সংকেত প্রদান করে,সিরিয়ালাইজড ইন্টারফেসের প্রোটোকল ওভারহেড ছাড়াই NV3052C ড্রাইভার আইসিতে অ-সংক্ষেপিত 24-বিট রঙ সরবরাহ করা.

6.86-ইঞ্চি উল্লম্ব ক্যানভাস অ্যাপ্লায়েন্স UI এর জন্য

৪৮০×১২৮০ রেজোলিউশন একটি3:8 আকার অনুপাতযা আধুনিক স্মার্টফোনের ইন্টারফেসের স্বাভাবিক উল্লম্ব স্ক্রোলিং আচরণকে প্রতিফলিত করে।সক্রিয় প্রদর্শন এলাকা স্বজ্ঞাত পরামিতি সমন্বয় ইন্টারফেস জন্য উল্লেখযোগ্য উল্লম্ব রিয়েল এস্টেট প্রদান করে.

কল্পনা করুন একটি স্মার্ট রেঞ্জ হুড যেখানে একটি আঙুল 160 মিলিমিটার তাপমাত্রা গ্রেডিয়েন্ট বরাবর স্লাইড করে, অথবা একটি শক্তি সঞ্চয় ইনভার্টার যা অনুভূমিক স্ক্রোলিং ছাড়াই পুরো দিনের শক্তি উত্পাদন বক্ররেখা প্রদর্শন করে.66.7 মিমি দ্বারা 181.2 মিমি মডিউল রূপরেখা (শুধুমাত্র 4.4 মিমি পুরু) রেফ্রিজারেটরের দরজা, চুলার সম্মুখভাগ এবং ওয়াশিং মেশিন কনসোলগুলির জন্য সাধারণ নিয়ন্ত্রক প্যানেলের সংকীর্ণ জায়গাগুলিতে আরামদায়কভাবে ফিট করে।

আইপিএস প্রযুক্তি নিশ্চিত করে যে ব্যবহারকারী ১৭৫ সেন্টিমিটার উচ্চতায় দাঁড়িয়ে থাকুক বা একটি শিশু নীচে থেকে উপরে উঠুক,ডিসপ্লেটি একটি ধ্রুবক রঙ এবং বৈসাদৃশ্য বজায় রাখে যা শক্তি সরঞ্জামগুলির নিরাপত্তা সতর্কতা এবং অবস্থা সূচকগুলির জন্য গুরুত্বপূর্ণ.

অ্যাপ্লিকেশন-নির্দিষ্ট সুবিধা

শক্তি সঞ্চয় এবং ইনভার্টার সিস্টেম

আবাসিক ব্যাটারি স্টোরেজ সিস্টেম এবং সৌর ইনভার্টারগুলির জন্য, TXW686013B0 তথ্য ঘনত্ব এবং পাঠযোগ্যতার নিখুঁত ভারসাম্য প্রদান করে।৫০০ নিট উজ্জ্বলতাঅভ্যন্তরীণ ইনস্টলেশনের পরিবেশের জন্য উপযুক্তঃ গ্যারেজ, ইউটিলিটি রুম,এবং ছায়াময় এলাকায় বাইরের দেয়াল যেখানে চরম সূর্যের আলো পাঠযোগ্যতা প্রয়োজন হয় না কিন্তু ফ্লুরোসেন্ট আলো অধীনে পরিষ্কার দৃশ্যমানতা অপরিহার্য.

উল্লম্ব বিন্যাসে স্বাভাবিকভাবেই ব্যাটারি চার্জ স্তরের সূচকগুলি অন্তর্ভুক্ত রয়েছে যা একটি ঐতিহ্যবাহী জ্বালানী গেজের মতো পড়ে, পুরো 160.51 মিমি উচ্চতা জুড়ে নীচে থেকে উপরে বিস্তৃত।রিয়েল-টাইম পাওয়ার ফ্লো অ্যানিমেশন (সৌর প্যানেল থেকে ব্যাটারি থেকে হোম খরচ পর্যন্ত শক্তি সঞ্চালন দেখায়) একটি উল্লম্ব কলামে স্বজ্ঞাতভাবে প্রবাহিত হয়, আরজিবি ইন্টারফেস এসপিআই-সংযুক্ত ডিসপ্লেগুলিকে আঘাত করতে পারে এমন ব্যান্ডউইথ সীমাবদ্ধতা ছাড়াই মসৃণ অ্যানিমেশন আপডেটগুলি নিশ্চিত করে।

-২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত অপারেটিং তাপমাত্রা ঠান্ডা আবহাওয়া এবং এয়ার কন্ডিশনার ছাড়া সরঞ্জাম কক্ষগুলিতে গ্যারেজ ইনস্টলেশনের তাপীয় বাস্তবতা আবরণ করে।শীতকালীন লজিস্টিক এবং গ্রীষ্মকালীন গুদাম স্টোরেজের সময় -30 °C থেকে +80 °C পর্যন্ত স্টোরেজ ক্ষমতা ইনভেন্টরি রক্ষা করে.

স্মার্ট রান্নাঘর যন্ত্রপাতি

আধুনিক রেঞ্জের হুপ, ওভেন এবং রেফ্রিজারেটরগুলির স্পর্শ-সক্ষম ইন্টারফেসগুলির প্রয়োজন তবে বাষ্প, গ্রীস এবং তাপমাত্রা চক্রের কঠোর পরিবেশের মুখোমুখি হয়।যখন এই প্রদর্শন মডিউল একটি খাঁটি প্রদর্শন হিসাবে জাহাজ (স্পর্শ ঐচ্ছিক / কাস্টমাইজযোগ্য), 4,4 মিমি বেধের বাইরের ক্যাপাসিটিভ টাচ ফিল্ম বা প্রতিরোধমূলক টাচ ওভারলেগুলির জন্য প্রচুর জায়গা ছেড়ে দেয় যা অ্যাপ্লায়েন্স নির্মাতারা তাদের স্থায়িত্ব এবং ব্যয় কাঠামোর জন্য পছন্দ করে।

৫০০-নাইটের উজ্জ্বলতা ১০০০+ নাইট ডিসপ্লেগুলির শক্তি খরচ এবং তাপীয় পরিচালনার চ্যালেঞ্জ ছাড়াই রান্নাঘরের পরিবেষ্টিত আলো এবং বাষ্পকে কাটাতে পারে।NV3052C ড্রাইভার আইসিতে গামা সংশোধন অন্তর্ভুক্ত রয়েছে যা অ্যাপ্লায়েন্স ইউআইগুলিতে সাধারণ সাদা পটভূমির জন্য অনুকূলিত, যাতে রেসিপি টেক্সট এবং কন্ট্রোল মেনু হালকা রঙের গ্লাস প্যানেলের বিরুদ্ধে স্পষ্ট দেখায়।

ওয়াশিং মেশিনগুলির জন্য উল্লম্ব দিকনির্দেশনা ব্যবহারকারীদের সাথে পরিচিত শারীরিক ডায়াল লেআউটগুলি অনুকরণ করে চক্র নির্বাচন ইন্টারফেসগুলিকে অনুমতি দেয়,ডিজিটাল যথার্থতা এবং ওয়াইফাই সংযোগের অবস্থা নির্দেশক যোগ করার সময় যা ঐতিহ্যগত যান্ত্রিক নিয়ন্ত্রণে মাপসই হবে না.

চিকিৎসা ও স্বাস্থ্যসেবা সরঞ্জাম

বহনযোগ্য মেডিকেল ডিভাইস এবং বিছানার পাশের মনিটরগুলি প্রদর্শনের সংক্ষিপ্ত শক্তির প্রয়োজনীয়তা এবং নির্ভরযোগ্য শিল্প তাপমাত্রা রেটিংগুলির সুবিধা গ্রহণ করে।আরজিবি ইন্টারফেস পুরানো মেডিকেল ডিভাইস প্রসেসরগুলির সাথে সংহতকরণকে সহজ করে তোলে যা উচ্চ গতির ভিডিও স্ট্রিমিংয়ের চেয়ে রিয়েল-টাইম নির্ভরযোগ্যতার অগ্রাধিকার দেয়৬.৮৬ ইঞ্চি ব্যাসার্ধের ডায়াগনালটি একটি রুমের চারপাশ থেকে গুরুত্বপূর্ণ লক্ষণগুলি পড়তে যথেষ্ট অক্ষরের উচ্চতা প্রদান করে।

-২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত অপারেটিং রেঞ্জটি জলবায়ু নিয়ন্ত্রিত রোগীর কক্ষ এবং নির্বীজন অঞ্চলগুলির মধ্যে চলাচলকারী মোবাইল মেডিকেল কার্টের তাপমাত্রার পরিবর্তনকে সামঞ্জস্য করে।4 মিমি প্রোফাইল পোর্টেবল ডায়াগনস্টিক সরঞ্জামগুলির জন্য ergonomic হ্যান্ডহেল্ড ডিজাইনের অনুমতি দেয়.

টেকনিক্যাল স্পেসিফিকেশনের সারসংক্ষেপ

মডেল নামকরণঃTXW686013B0
ডিসপ্লে ডায়াগোনালঃ6.86 ইঞ্চি (174.4mm)
রেজল্যুশন:৪৮০ পিক্সেল হরিজোন্টাল এক্স ১২৮০ পিক্সেল উল্লম্ব
আকার অনুপাতঃ3:8 উল্লম্ব দৃষ্টিভঙ্গি
ডিসপ্লে প্রযুক্তিঃআইপিএস পূর্ণ-দৃশ্য কোণ টিএফটি
ইন্টারফেস টাইপঃআরজিবি সমান্তরাল ইন্টারফেস, 40-পিন সংযোগকারী
ড্রাইভার আইসিঃNV3052C (ইন্টিগ্রেটেড টাইমিং কন্ট্রোলার এবং গামা সংশোধন)
উজ্জ্বলতা আউটপুটঃ৫০০ নিট (সিডি/এম২), অভ্যন্তরীণ এবং ছায়াময় বাইরের পরিবেশের জন্য উপযুক্ত

সক্রিয় প্রদর্শন এলাকাঃ
প্রস্থঃ ৬০.১৯ মিলিমিটার
উচ্চতাঃ ১৬০.৫১ মিলিমিটার

মডিউল স্কিম মাত্রাঃ
প্রস্থঃ ৬৬.৭ মিলিমিটার
উচ্চতাঃ ১৮১.২ মিলিমিটার
গভীরতাঃ 4.4 মিলিমিটার (একক প্রদর্শন মডিউল)

পরিবেশগত রেটিংঃ
অপারেটিং তাপমাত্রা পরিসীমাঃ -20 ডিগ্রি সেলসিয়াস থেকে +70 ডিগ্রি সেলসিয়াস
স্টোরেজ তাপমাত্রা পরিসীমাঃ -30 ডিগ্রি সেলসিয়াস থেকে +80 ডিগ্রি সেলসিয়াস

ইন্টিগ্রেশন এবং কাস্টমাইজেশন সমর্থন

বৈদ্যুতিক ইন্টারফেসের বিবরণ

40 পিনের আরজিবি ইন্টারফেসটি ডেটা পিক্সেল ঘড়ি, অনুভূমিক সিঙ্ক্রোনাইজেশন এবং উল্লম্ব সিঙ্ক্রোনাইজেশন লাইনগুলির সাথে স্ট্যান্ডার্ড 24-বিট রঙের ডেটা (8 বিট প্রতি আরজিবি চ্যানেল) গ্রহণ করে।এই সমান্তরাল আর্কিটেকচারটি মাইক্রোকন্ট্রোলারের বাহ্যিক মেমরি ইন্টারফেসের (এসটিএম 32 এ এফএসএমসি) সরাসরি সংযোগের অনুমতি দেয়, SAM সিরিজের EBI) প্রোটোকল ট্রান্সলেশন চিপ ছাড়াই, উপাদান সংখ্যা এবং সম্ভাব্য ব্যর্থতা পয়েন্ট উভয়ই হ্রাস করে।

The NV3052C driver includes programmable gamma curves to optimize display appearance for different cover glass thicknesses and optical bonding configurations—a critical feature when integrating behind the tinted or anti-glare glass common in premium appliances.

মেকানিক্যাল ইন্টিগ্রেশন নোট

৬৬.৭ মিমি প্রশস্ত এবং ১৮১.২ মিমি উচ্চতার এই মডিউলটির জন্য ন্যূনতম বেজেল এলাকার প্রয়োজন হয় ০.২৫ মিমি প্রতিটি পাশে ০.৩৫ মিমি।4 মিমি বেধ স্ট্যান্ডার্ড এলইডি ব্যাকলাইট ইউনিটগুলিকে ফ্লাশ-মাউন্ট কন্ট্রোল প্যানেলগুলির জন্য উপযুক্ত পাতলা নান্দনিকতা বজায় রেখে অভ্যস্ত করে তোলে.

স্পর্শকাতর কার্যকারিতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য,ডিসপ্লে পৃষ্ঠটি ক্যাপাসিটিভ টাচ ফিল্ম ল্যামিনেশন (মাল্টি-টাচ) এবং প্রতিরোধমূলক টাচ স্তর (স্টাইলাস বা গ্লাভস অপারেশন) উভয়ের সাথে সামঞ্জস্যপূর্ণ, যার সমতল কাচের পৃষ্ঠটি সুরক্ষা কভার লেন্সের সাথে জুটিবদ্ধ হলে সর্বোত্তম অপটিক্যাল আঠালো নিশ্চিত করে।

কাস্টমাইজেশন অপশন

যদিও স্ট্যান্ডার্ড কনফিগারেশনটি 500-নিট উজ্জ্বলতা প্রদান করে যা অভ্যন্তরীণ দক্ষতার জন্য অপ্টিমাইজ করা হয়েছে,ব্যাকলাইট পরিবর্তনগুলি অন্ধকার রুমের চিকিৎসা অ্যাপ্লিকেশনের জন্য 300 নিট বা আধা-বহিরাগত দৃশ্যমানতার জন্য 700 নিট পর্যন্ত আউটপুট সামঞ্জস্য করতে পারে. FPC (Flexible Printed Circuit) cable lengths and connector orientations can be customized to match your specific chassis routing requirements without the long lead times associated with full LCD glass customization.

সরলতাকে মূল্যবান মনে করে এমন ডেভেলপারদের জন্য আদর্শ

যদি আপনার ইঞ্জিনিয়ারিং টিমের প্রয়োজন হয় একটি আধুনিক ইউআই প্রদান করার জন্য একটি খরচ সংবেদনশীল অ্যাপ্লিকেশন MIPI প্রোটোকল স্ট্যাক শেখার ছাড়া, PCBs পুনরায় নকশা উচ্চ গতির সংকেত অখণ্ডতা জন্য,অথবা ব্যয়বহুল ব্রিজ চিপ একীভূত, TXW686013B0 বাস্তবসম্মত সমাধান প্রদান করে। এটি পুরানো স্কুল RGB মাইক্রোকন্ট্রোলার প্রকল্প এবং আধুনিক উল্লম্ব টাচস্ক্রিন ইন্টারফেসের মধ্যে ফাঁকটি সেতু করে।আপনার পণ্যের ভিজ্যুয়াল আবেদন আপগ্রেড করার অনুমতি দেয় যখন আপনার প্রমাণিত এমবেডেড আর্কিটেকচার অক্ষত রাখা.

আপনার ইলেকট্রনিক্স পুনরায় আবিষ্কার না করেই আপনার যন্ত্রপাতি ইন্টারফেস আধুনিকীকরণের জন্য প্রস্তুত?

প্রযুক্তিগত ডকুমেন্টেশন এবং নমুনা ইউনিট আজই অনুরোধ করুন। আমাদের অ্যাপ্লিকেশন টিম STM32F4/F7 সিরিজ সহ জনপ্রিয় MCU প্ল্যাটফর্মের RGB ইন্টারফেস সংযোগের জন্য রেফারেন্স স্কিম প্রদান করতে পারে,এনএক্সপি আই.এমএক্স আরটি সিরিজ, এবং অলউইনার ডি১/এ১৩৩ কন্ট্রোলার।
