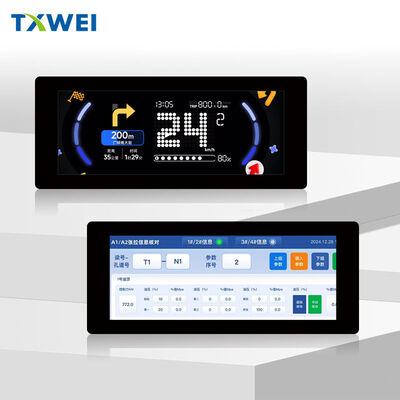

6.2 ইঞ্চি 480 * 1280 ইন্টারফেস এমআইপিআই টিএফটি টাচ দুই চাকা যন্ত্রপাতি স্ক্রিন সমাবেশ মডিউল INCELL স্ক্রিন

TXW620009B0-CTP পণ্যের গভীর বিশ্লেষণ

1, এটি একটি সাধারণ 6 ইঞ্চি পর্দা নয়, কিন্তু একটি সুনির্দিষ্ট কার্ড স্লট জন্য "উল্লম্ব বার আকৃতির গাড়ী গেজ পর্দা"

বাজারে বেশিরভাগ 6.2-ইঞ্চি স্ক্রিনগুলি ল্যান্ডস্কেপ (16:9), যখন এই 480 × 1280 এর উল্লম্ব স্ট্রিপ অনুপাত 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, যখন উল্লম্ব বার স্ক্রিনটি হেন্ডলারের কেন্দ্রে নিখুঁতভাবে এম্বেড করা যেতে পারে, যা ড্রাইভিং ভিউকে প্রভাবিত না করে নেভিগেশন তথ্য প্রদর্শন অঞ্চলটি ধরে রাখে।

মোবাইল ফোনের ক্ষেত্রে ১২০০নিট উজ্জ্বলতা খুব একটা বড় বিষয় নয়, তবে এটি গাড়ির যন্ত্রপাতি ক্ষেত্রে এন্ট্রি-লেভেলের গাড়ির মান (তুলনাঃআইফোনের বাইরের উজ্জ্বলতা প্রায় 1000-1200 নিট)এর মানে হল যে দুপুরের সময় সরাসরি সূর্যের আলোতে, রাইডাররা নিয়মিত স্ক্রিনের মতো "ব্ল্যাকবোর্ড" হয়ে যাওয়ার পরিবর্তে এখনও গতি এবং ব্যাটারি স্তর পরিষ্কারভাবে দেখতে পারে।

2ইন সেল স্ট্রাকচারের মান গুরুতরভাবে অবমূল্যায়ন করা হয়।

প্যারামিটার টেবিলে শুধুমাত্র 'ইনসেল' শব্দটি রয়েছে, কিন্তু এতে দুটি ইঞ্জিনিয়ারিং সিদ্ধান্ত জড়িতঃ
বেধ নিয়ন্ত্রণঃ স্পর্শ স্তর সহ মোট বেধ 5.68 মিমি। প্রচলিত জি + জি (গ্লাস + গ্লাস) কাঠামোর জন্য সাধারণত 7-8 মিমি প্রয়োজন হয় তবে এটি 5 মিমি স্তর অর্জন করতে পারে,যার মানে মেশিনের সামগ্রিক আইডি নকশা আরো আক্রমণাত্মক হতে পারে - যেমন হ্যান্ডেল কাছাকাছি একটি streamlined যন্ত্র কভার তৈরি, এর পরিবর্তে প্রসারিত ব্লক।

স্পর্শ অভিজ্ঞতাঃ ইন সেল এলসিডি প্যানেলে স্পর্শ সেন্সর সংহত করে, বহিরাগত স্পর্শের তুলনায় ভিজা স্পর্শ এবং গ্লাভ স্পর্শের সংবেদনশীলতা উল্লেখযোগ্যভাবে উন্নত করে।বৃষ্টির দিনে বা মোটরসাইকেলের গ্লাভস দিয়ে চালানোর জন্য এটি অপরিহার্যআপনি যদি কোনও সাধারণ বৈদ্যুতিক গাড়ির ড্যাশবোর্ড ব্যবহার করেন, তবে আপনার হাত ভিজা না থাকলে এটি স্পর্শ করতে না পারার ব্যথাটি আপনার জানা উচিত।

3, এমআইপিআই 4 লেন ইন্টারফেসের খরচ প্রভাব

আরজিবি এর পরিবর্তে এমআইপিআই ব্যবহার করে বোঝানো হয় যে ড্রাইভার আইসি জেডি 9265 টি উচ্চ গতির সিরিয়াল সংক্রমণ সমর্থন করে। এটি তিনটি সুনির্দিষ্ট সুবিধা নিয়ে আসেঃ
ই এম সি ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা ভালঃ দুটি চাকার গাড়ির ভিতরে বড় ধরনের হস্তক্ষেপ সূত্র যেমন মোটর এবং নিয়ামক রয়েছে,এবং MIPI এর ডিফারেনশিয়াল সিগন্যাল সমান্তরাল RGB চেয়ে আরো বিরোধী হস্তক্ষেপ

তারের পাতলাঃ 40PIN RGB 50+PIN এর তুলনায় স্থান সাশ্রয় করে এবং হ্যান্ডেল বাঁকগুলির মধ্য দিয়ে যাওয়ার সময় আরও নমনীয়
শক্তি খরচ হ্রাসঃ ব্যাটারি চালিত ডিভাইস যেমন দুই চাকা গাড়ি, স্ট্যান্ডবাই বর্তমানের প্রতি 10mA হ্রাস একটি বিক্রয় পয়েন্ট

4, তাপমাত্রা পরামিতিগুলির পিছনে নির্ভরযোগ্যতা প্রকৌশল

-30 °C~+85 °C অস্বাভাবিকভাবে লেখা হয় না। -30 °C এর অর্থ হল যে হিলংজিয়াংয়ের শীতের সকালে প্রথম স্টার্টআপটি এলসিডি হিমশীতল হবে না বা ধীরে ধীরে প্রতিক্রিয়া জানাবে না;+৮৫ ডিগ্রি সেলসিয়াস মানে হাইনানে মধ্যাহ্নের সূর্যের আলো এবং ডিভাইসের নিজস্ব গরমের কারণে (যা বাক্সের ভিতরে ৯০ ডিগ্রি সেলসিয়াসে পৌঁছতে পারে) তরল ফুটো বা স্পর্শের বিচরণ হবে না.

-40 °C ~ 90 °C এর স্টোরেজ তাপমাত্রায় বিশেষ মনোযোগ দিন, যা কাজের তাপমাত্রার চেয়ে বৃহত্তর।এটি পরিবহন দৃশ্যকল্প বিবেচনা করে - শেনঝেন কারখানার কোল্ড চেইন লজিস্টিক থেকে উত্তর-পূর্ব চীনের গুদামে, অথবা গ্রীষ্মের সময় সরাসরি সূর্যের আলো পরিবহন, যেখানে সরঞ্জামগুলি চালু না থাকলে আরও চরম তাপমাত্রা সহ্য করতে পারে।এটি অটোমোবাইল গ্রেড এবং ভোক্তা গ্রেডের মধ্যে মৌলিক পার্থক্য.

5, কাঠামোগত নকশার জন্য মূল অনুস্মারক (আইডি ইঞ্জিনিয়ারদের জন্য)

62.29 × 163.36 মিমি বাইরের মাত্রা এবং 72.43 × 176.65 মিমি স্পর্শ মাত্রা মধ্যে 10 মিমি ফাঁক আছে। এটি নির্দেশ করে যেঃ
এলসিডি এএ এলাকার বাইরে BM এলাকার একটি বৃত্ত রয়েছে (54.43 × 146.65mm)

টাচ স্তরটি ডিসপ্লে স্ক্রিনের চেয়ে এক বৃত্ত বড় এবং এতে টাচ বোতাম অঞ্চল বা কেবল সমাবেশের অনুমতি অন্তর্ভুক্ত থাকতে পারে
কেস ডিজাইন করার সময়, এটি লক্ষ করা উচিত যে উইন্ডো খোলার এএ এলাকার এক পাশের চেয়ে কমপক্ষে 1.5 মিমি বড় হওয়া উচিত (সাদা প্রান্তের কারণ হতে সহনশীলতা রোধ করার জন্য),কিন্তু স্পর্শ কার্যকর এলাকা একটি "সীমানাহীন" প্রভাব জন্য কেসিং এর প্রান্ত প্রসারিত করতে পারেন

বেধ দিকঃ এলসিডি স্ক্রিনের দেহটি 4.38 মিমি এবং টাচ প্যানেলের মোট বেধ 5.68 মিমি, যা নির্দেশ করে যে টাচ প্যানেল + এফপিসি + ব্যাকলাইট কাঠামোর স্ট্যাকিং উচ্চতা কেবল 1.3 মিমি,যা অতি পাতলা ডিজাইনের অন্তর্ভুক্ত. তবে দয়া করে লক্ষ্য করুন যে এই 5.68 মিমিটিতে ফোম / আঠালো ব্যাকআপ অন্তর্ভুক্ত রয়েছে কিনা? যদি একটি জলরোধী কাঠামো তৈরি করা হয় তবে 0.3-0.5 মিমি অতিরিক্ত বাফার স্পেস সংরক্ষণ করা দরকার।

6, অ্যাপ্লিকেশন দৃশ্যকল্পে সুনির্দিষ্ট স্ট্রাইক জন্য পরামর্শ

দুই চাকা ড্যাশবোর্ডঃ শুধু সহজ গতি প্রদর্শন করবেন না। 1280 এর দীর্ঘ দিকটি একটি বিভাজিত ইউআই তৈরি করতে ব্যবহার করুন - উপরের অর্ধেক নেভিগেশন (সরলীকৃত মানচিত্র প্রদর্শন), মাঝারি গতি, এবং নীচের অর্ধেক সঙ্গীত নিয়ন্ত্রণ.1200 নিট উজ্জ্বলতা স্বয়ংক্রিয়ভাবে হালকা সেন্সর সমন্বয় সমর্থন করে (দিনের সময় সর্বোচ্চ উজ্জ্বলতা, অন্ধকার প্রতিরোধের জন্য রাতে স্বয়ংক্রিয়ভাবে 200 নিটের নিচে হ্রাস করা হয়) ।

কৃষি যন্ত্রপাতি কেন্দ্রীয় নিয়ন্ত্রণঃ কৃষি যন্ত্রপাতি উচ্চ কম্পন এবং ধুলো আছে।গ্রাহককে এজি অ্যান্টি গ্লেয়ার ফিল্ম (ফিল্ম হ্রাস ছাড়াই উচ্চ উজ্জ্বলতা) এবং বাফার ক্রেট যোগ করার পরামর্শ দিন. আই২সি টাচ ইন্টারফেস শারীরিক বোতামগুলির অতিরিক্ত নকশা সমর্থন করতে পারে (টাচ ব্যর্থতার ক্ষেত্রে, আই২সি বাসটি একটি শারীরিক কীপ্যাডে সংযুক্ত করা যেতে পারে) ।

মেডিকেল সরঞ্জামঃ এই আকারটি বহনযোগ্য আল্ট্রাসাউন্ড বা পর্যবেক্ষণ ডিভাইসের জন্য উপযুক্ত। তবে মেডিকেলকে আরও কঠোর EMC শংসাপত্রের প্রয়োজন,এবং এমআইপিআই ইন্টারফেসের সুরক্ষা নকশা অতিরিক্ত মনোযোগ প্রয়োজন. - নিম্ন তাপমাত্রায় 30 °C এর স্টার্ট-আপ ক্ষমতা বহিরঙ্গন জরুরী পরিস্থিতিতে উপযুক্ত।
