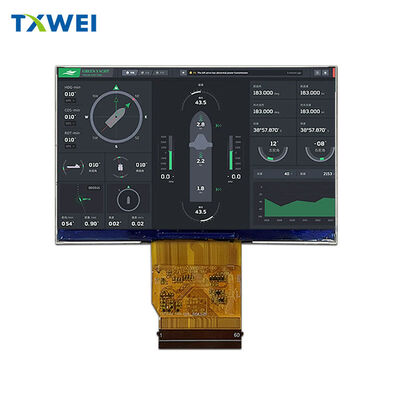

4.5-ইঞ্চি LCD 1920*1080 হাই-রেজোলিউশন হাই-ব্রাইটনেস ল্যান্ডস্কেপ মিপি ইন্টারফেস আউটডোর ইন্সট্রুমেন্ট ডিসপ্লে LCD স্ক্রিন

মূল বিবরণ

• পণ্যের প্রকার: ৪.৪৫" স্ট্যান্ডার্ড টিএফটি এলসিডি মডিউল (1920×RGB×1080 ডটস)
• গঠন: টিএফটি প্যানেল + EK79303 ড্রাইভার IC + FPC + সাদা LED ব্যাকলাইট
• ইন্টারফেস: ৪-লেন MIPI
• পরিবেশগত সম্মতি: সীসা-মুক্ত, RoHS সার্টিফাইড
• ভিউইং ডিরেকশন: সব দিক (৩৬০° স্পষ্ট দৃশ্যমানতা)
• রঙ সমর্থন: ১৬.৭M রং (সফটওয়্যার-কনফিগারযোগ্য)

গুরুত্বপূর্ণ মাত্রা ও ওজন

• মডিউলের আকার: ১০৩.৫০ (প্রস্থ) × ৬৫.৩০ (উচ্চতা) × ২.৫০ (বেধ) মিমি (সহনশীলতা ±০.২০মিমি যদি না উল্লেখ করা হয়)
• অ্যাক্টিভ এলাকা: ৯৮.৫০ (উচ্চতা) × ৫৫.৪০ (প্রস্থ) মিমি
• পিক্সেল পিচ: ০.০৫১৩ (প্রস্থ) × ০.০৫১৩ (উচ্চতা) মিমি
• পিক্সেল বিন্যাস: RGB উল্লম্ব স্ট্রাইপ
• প্রায় ওজন: TBD (নির্ধারিত হবে)
• FPC স্পেক: FPC + PI পুরুত্ব = ০.৩০±০.০৩মিমি (খোলা অবস্থায় পাঠানো হবে)

বিদ্যুৎ ও ব্যাকলাইট

বিদ্যুৎ সরবরাহ

• কোর ভোল্টেজ (VCC): ৩.০-৩.৩V (সাধারণ ৩.৩V)
• অ্যানালগ ভোল্টেজ (VSP): ৪.৮-৬.০V (সাধারণ ৫.৮V)
• অ্যানালগ ভোল্টেজ (VSN): -৬.০ থেকে -৪.৮V (সাধারণ -৫.৮V)

ব্যাকলাইট সিস্টেম

• প্রকার: ১৮টি সাদা LED সহ এজ-লাইটিং
• ফরোয়ার্ড ভোল্টেজ (VF): ১৬.৮-১৯.২V
• ফরোয়ার্ড কারেন্ট (IF): সাধারণ ৬০mA
• ন্যূনতম উজ্জ্বলতা: ১৫০০ cd/m² (৯-পয়েন্ট গড়)
• উজ্জ্বলতার একরূপতা: সর্বনিম্ন ৮০%
• LED লাইফস্প্যান: ৩০,০০০ ঘন্টা (উজ্জ্বলতা ২০mA/LED-এ ৫০% কমে যায়; কারেন্ট >২৫mA/LED হলে সংক্ষিপ্ত হয়)

গুরুত্বপূর্ণ পিন ফাংশন (সংক্ষিপ্ত)

• পাওয়ার/গ্রাউন্ড: VCC ৩.৩V (পিন ৪,৫) | স্থিতিশীল অপারেশনের জন্য একাধিক GND পিন
• নিয়ন্ত্রণ সংকেত: STBYB (পিন ৭, স্ট্যান্ডবাই মোড: উচ্চ=স্বাভাবিক, নিম্ন=বিদ্যুৎ সাশ্রয়) | RESET (পিন ৮, রিসেট ইনপুট) | U/D (পিন ১১, উল্লম্ব স্ক্যান দিক) | R/L (পিন ১২, অনুভূমিক স্ক্যান দিক)
• SPI যোগাযোগ: SPI-CS (পিন ১৪) | SPI-SCL (পিন ২৩) | SPI-SDAI (পিন ২৪) | SPI-SDAO (পিন ২৫) | ROM (পিন ২৬, MTP স্বয়ংক্রিয়-রিলোড নিয়ন্ত্রণ)
• ডেটা/ক্লক: D0P/D0N থেকে D3P/D3N (ডিফারেনশিয়াল ডেটা) | CLKP/CLKN (ডিফারেনশিয়াল ক্লক)
• ব্যাকলাইট পাওয়ার: LEDA (পিন ৬০, অ্যানোড) | LEDK (পিন ৫৯, ক্যাথোড)
• সংযোগ নেই: একাধিক NC পিন (ব্যবহার করা হয়নি)

অপটিক্যাল পারফরম্যান্স

• কনট্রাস্ট অনুপাত: ১০০০ (ন্যূনতম) - ১৫০০ (সাধারণ) (০° দেখার কোণে পরিমাপ করা হয়েছে)
• ট্রান্সমিট্যান্স: ৬.৪-৭.৫% (উচ্চ-ট্রান্সমিশন পোলারাইজার, কোন APF & Haze নেই)
• রঙ গ্যামুট: ৭০% NTSC (C-লাইট)
• প্রতিক্রিয়া সময়: ৪৫ms (Tr+Tf, ২৫°C/০° কোণ)
• ভিউইং অ্যাঙ্গেল: অনুভূমিক/উল্লম্ব ৭০° (ন্যূনতম) - ৮০° (সাধারণ) (CR>১০)
• ক্রোমাটিসিটি (CIE1931): লাল (x:০.৫৮৭-০.৬৪৭, y:০.২৯১-০.৩৫১) | সবুজ (x:০.২৯০-০.৩৫০, y:০.৪৯১-০.৫৫১) | নীল (x:০.১১৩-০.১৭৩, y:০.০৮৯-০.১৪৯) | সাদা (x:০.২৭৭-০.৩৩৭, y:০.২৯২-০.৩৫২)

পরিবেশগত ও নির্ভরযোগ্যতা

• অপারেটিং/সংরক্ষণ তাপমাত্রা: -৩০°C থেকে +৮৫°C
• সর্বোচ্চ আর্দ্রতা: ৯০% RH (ঘনীভবন নেই)
• পরীক্ষাগুলি উত্তীর্ণ: উচ্চ/নিম্ন তাপমাত্রা সংরক্ষণ/অপারেশন (৮৫°C/-৩০°C, ৯৬ ঘন্টা) | উচ্চ তাপমাত্রা/আর্দ্রতা (৬০°C/৯০%RH, ৯৬ ঘন্টা) | তাপীয় শক (-৩০°C↔৮৫°C, ১০ চক্র)
• গ্রহণযোগ্যতার মানদণ্ড: কোন কার্যকরী ত্রুটি, সেগমেন্টের অভাব, লিক, বুদবুদ বা আলগা অংশ নেই

গুরুত্বপূর্ণ নোট

• TP উইন্ডো পরামর্শ: LCM সক্রিয় এলাকার চেয়ে একতরফা আকার ০.৩-০.৫মিমি বড়
• গুরুত্বপূর্ণ প্যারামিটার: মূল স্পেসিফিকেশনে "*" দিয়ে চিহ্নিত করা হয়েছে; বন্ধনীতে "()" রেফারেন্স প্যারামিটার, বর্গক্ষেত্রে "[]" CPK প্যারামিটার
• প্যাকিং পদ্ধতি: TBD (সর্বশেষ তথ্যের জন্য সরবরাহকারীর সাথে যোগাযোগ করুন)
