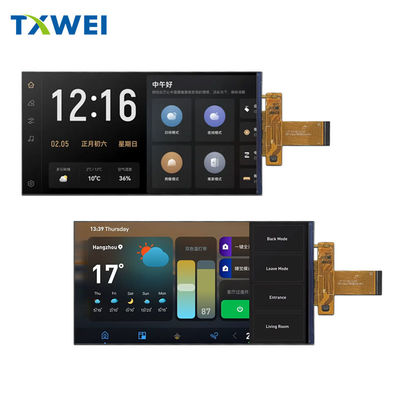

৭ ইঞ্চি টিএফটি এলসিডি স্ক্রিন এমআইপিআই হাই ডেফিনিশন স্ক্রিন ৭২০*১৪৪০ এলসিডি ডিসপ্লে আইপিএস স্মার্ট হোম প্যানেল কালার স্ক্রিন

TXW700185B0 মূল প্যারামিটারগুলির সংক্ষিপ্ত বিবরণ

স্ক্রিনের কর্ণ 6.9 ইঞ্চি, এবং সামগ্রিক মডিউলের আকার 80.21 মিমি চওড়া, 162.34 মিমি উঁচু এবং 2.22 মিমি পুরু;

কার্যকরী প্রদর্শনের ক্ষেত্রফল 78.02 মিমি × 156.04 মিমি, যা 720 অনুভূমিক পিক্সেল এবং 1440 উল্লম্ব পিক্সেলের সাথে সঙ্গতিপূর্ণ।

 প্রতিটি অনুভূমিক পিক্সেলকে আরও তিনটি সাব পিক্সেল-এ ভাগ করা হয়েছে: লাল, সবুজ এবং নীল। সুতরাং, মোট সাব

পিক্সেলের সংখ্যা 720 × 3 × 1440। পিক্সেল ব্যবধান 0.10836 মিমি × 0.10836 মিমি, এবং পিক্সেল বিন্যাস একটি ক্লাসিক

RGB উল্লম্ব স্ট্রাইপ।

LCD মোড সাধারণত কালো ট্রান্সমিশন প্রকার, TFT অ্যাক্টিভ ম্যাট্রিক্স দ্বারা চালিত; উপরে, নিচে, বাম এবং ডান দিক সবই

85 ° দেখার কোণ অর্জন করতে পারে এবং একটি ইতিবাচক দেখার কোণে বৈসাদৃশ্য অনুপাত 1000:1 এর বেশি। ড্রাইভার IC

Sitronix GC9703C গ্রহণ করে, একটি 4-লেন MIPI DSI ইন্টারফেস সহ, এবং 16.7 M রঙের সফ্টওয়্যার রঙ নির্বাচন সমর্থন করে।

ব্যাকলাইট অংশটি প্রান্ত আলো কাঠামো সহ 16টি সাদা LED আলো ব্যবহার করে; একটি একক LED-এর ফরোয়ার্ড ভোল্টেজ 22.4 V থেকে 26.4 V

40 mA কারেন্টে, 300 cd/m ² এর একটি সাধারণ সামগ্রিক উজ্জ্বলতা এবং 250 cd/m ² এর সর্বনিম্ন নিশ্চিত উজ্জ্বলতা সহ।

উজ্জ্বলতার অভিন্নতা ≥ 75%, এবং LED-এর আয়ু 30000 ঘন্টা (20 mA-এ শেষ হয় এবং উজ্জ্বলতা 50% হ্রাস পায়)।

ডিসি পাওয়ার সাপ্লাই দুটি চ্যানেলে বিভক্ত: VCI 2.8 V থেকে 3.3 V পর্যন্ত ভোল্টেজ পরিসীমা সহ অ্যানালগ এবং DC-DC সরবরাহ করে, সাধারণত

3.3 V; IOVCC ডিজিটাল I/O সরবরাহ করে, উভয় 1.8 V থেকে 3.3 V উপলব্ধ, সাধারণত 3.3 V। মডিউলটি -20 ℃ থেকে +70 ℃ পর্যন্ত তাপমাত্রা পরিসরে কাজ করে, যার স্টোরেজ তাপমাত্রা -30 ℃ থেকে +80 ℃ পর্যন্ত এবং সর্বোচ্চ আপেক্ষিক আর্দ্রতা 90% RH।

রিসেট পিন নিম্ন স্তর কার্যকর, সর্বনিম্ন পালস প্রস্থ 10 µ s। RESET মুক্তি পাওয়ার পরে, কমান্ড পাঠাতে 15 ms সময় লাগে।

 যদি স্লিপ আউট মোড থেকে রিসেট করা হয়, তাহলে 120 ms এর মধ্যে স্লিপ আউট কমান্ড পাঠানো যাবে না। ব্যাকলাইট ডিমিং পিন PWM সমর্থন করে

0% -100% স্টেপলেস উজ্জ্বলতা সমন্বয়। FPC-এর মোট দৈর্ঘ্য 44.57 মিমি, সোনার আঙুলের ক্ষেত্রফল 14.5 মিমি, 30 পিনের মধ্যে ব্যবধান 0.5 মিমি, প্রান্তের ইস্পাত শক্তিবৃদ্ধির পুরুত্ব 0.1 মিমি, এবং বাঁকানো ব্যাসার্ধ 2 মিমি-এর মধ্যে 10 বার বারবার বাঁকানো যেতে পারে

 ফ্র্যাকচার ছাড়াই।

পুরো মেশিনের ওজন পরিমাপ করে ঘোষণা করা হবে। টাচ প্যানেলের প্রতিটি দিক

মডিউলের কার্যকরী এলাকার চেয়ে 0.3 মিমি থেকে 0.5 মিমি বড় হওয়া উচিত যাতে পর্যাপ্ত ফিট মার্জিন নিশ্চিত করা যায়। সমস্ত উপকরণ এবং প্রক্রিয়া RoHS সীসা-মুক্ত প্রয়োজনীয়তা মেনে চলে।

TXW700185B0, তার 6.9-ইঞ্চি সংকীর্ণ বেজেল, সম্পূর্ণ দৃশ্য কোণ, উচ্চ উজ্জ্বলতা, বিস্তৃত তাপমাত্রা পরিসীমা এবং MIPI উচ্চ-গতির ইন্টারফেসের সাথে,

নিম্নলিখিত পরিস্থিতিতে ব্যাপকভাবে ডিজাইন এবং আমদানি করা হয়েছে:

☛ গাড়ির বুদ্ধিমান ককপিট: কেন্দ্রীয় নিয়ন্ত্রণ তথ্য স্ক্রিন, যাত্রী বিনোদন স্ক্রিন, পিছনের হেডরেস্ট ডিসপ্লে, 360 °

চারপাশের দৃশ্য টার্মিনাল।

☛ দুই চাকা/তিন চাকার ভ্রমণ: উচ্চ-শ্রেণীর বৈদ্যুতিক মোটরসাইকেল যন্ত্র প্যানেল, নতুন শক্তি স্কুটার কেন্দ্রীয় নিয়ন্ত্রণ, শেয়ার করা

বৈদ্যুতিক বাইসাইকেল নেভিগেশন স্ক্রিন।

☛ শিল্প হ্যান্ডহেল্ড: PDA ডেটা কালেক্টর, বারকোড স্ক্যানার, ইনফ্রারেড থার্মাল ইমেজার, শিল্প গ্রেড বিস্ফোরণ-প্রমাণ ট্যাবলেট।
☛ চিকিৎসা ইলেকট্রনিক্স: পোর্টেবল আল্ট্রাসাউন্ড, ভাইটাল সাইন মনিটর, ইনফিউশন পাম্প, ডেন্টাল/অপথালমিক চিকিৎসা সরঞ্জাম

 ডিসপ্লে উইন্ডো।
☛ পরীক্ষা এবং পরিমাপ: অসিওলোস্কোপ, বর্ণালী বিশ্লেষক, লজিক বিশ্লেষক, পাওয়ার কোয়ালিটি মনিটরিং কনসোল।
☛ বহিরঙ্গন বাণিজ্যিক ব্যবহার: এক্সপ্রেস ডেলিভারি ক্যাবিনেটের জন্য ইন্টারেক্টিভ স্ক্রিন, স্ব-পরিষেবা রিফুয়েলিং মেশিন, মনোরম গাইড মেশিন,

বুদ্ধিমান
আবর্জনা বাছাই কেন্দ্র।
☛ মেরিন জাহাজ ইলেকট্রনিক্স: জাহাজে মাউন্ট করা নেভিগেশন GMDSS, সোনার ফিশ ডিটেক্টর, রাডার সেকেন্ডারি ডিসপ্লে, ইয়ট ইন্টেলিজেন্ট সুইচ প্যানেল।

☛ স্মার্ট কৃষি: চালকবিহীন ট্র্যাক্টর কেন্দ্রীয় নিয়ন্ত্রণ, নির্ভুল সিডার, কৃষি চালকবিহীন বিমান গ্রাউন্ড স্টেশন, গ্রিনহাউসপরিবেশগত পর্যবেক্ষণ ডিভাইস।
☛ নিরাপত্তা জরুরি অবস্থা: পুলিশ আইন প্রয়োগকারী সরঞ্জাম, ফায়ার থার্মাল ইমেজিং হেলমেট, খনি কর্মী পজিশনিং টার্মিনাল,
জরুরি যোগাযোগ হ্যান্ডহেল্ড ডিভাইস।

☛ সামরিক শক্তিবৃদ্ধি: পৃথক কৌশলগত ডেটা টার্মিনাল, বন্দুকের লক্ষ্য ফায়ার কন্ট্রোল ডিসপ্লে, যুদ্ধক্ষেত্রের চিকিৎসা জরুরি ট্যাবলেট,
পোর্টেবল চালকবিহীন বিমান গ্রাউন্ড কন্ট্রোল ইউনিট।

☛ TXW700185B0-এর বিস্তৃত তাপমাত্রা পরিসীমা, দীর্ঘ জীবনকাল, উচ্চ উজ্জ্বলতা এবং সম্পূর্ণ দেখার কোণ রয়েছে, যা প্রকৌশলীদের জন্য তাদের ডিসপ্লে অভিজ্ঞতা আপগ্রেড করার জন্য পছন্দের সমাধান করে, এমনকি কঠোর পরিবেশে পরিষ্কার ছবি বজায় রেখে।
