| MOQ: | ১ পিসি |
| মূল্য: | negotiations |
| স্ট্যান্ডার্ড প্যাকেজিং: | বক্স প্যাকেজিং |
| প্রসবের সময়ের: | 5-8 দিন |
| মূল্যপরিশোধ পদ্ধতি: | এল/সি, টি/টি |
| সরবরাহ ক্ষমতা: | 100000pcs |

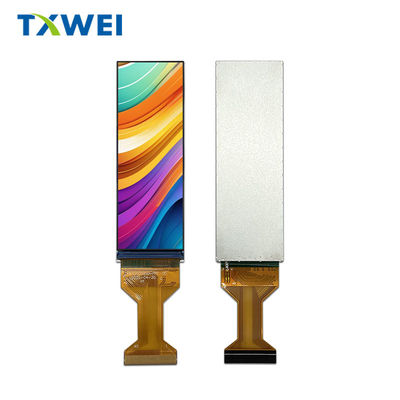

3.0 ইঞ্চি টিএফটি কাস্টম এলসিডি, আইপিএস 268 * 800 পিক্সেল এলসিডি বর্ণনা
TXWEI 300059S0 হল একটি তির্যক আকারের 3.0 ′′ ইঞ্চি TFT LCD মডিউল যা 268x800 পিক্সেল রেজোলিউশনের সাথে। এই মডিউলটি ST7701S আইসি সহ অন্তর্নির্মিত; এটি কন্ট্রোলার এবং ড্রাইভার আইসি ফাংশনগুলি অন্তর্ভুক্ত করে,আরজিবি ইন্টারফেস সমর্থন করে, এবং সরবরাহ ভোল্টেজ (ভিডিডি) 18V পরিসীমা। এই মডিউল দেখার দিকটি আইপিএস টাইপ মুক্ত দেখার কোণ ((85/85/85/85) ।
300059S0টিএফটি এলসিডি মডিউলটি 350 নিট উজ্জ্বলতার সাথে প্রতিকৃতি মোড। মডিউলটি নতুন ডিজাইনের রেসিসিভ টাচ স্ক্রিন এবং প্রজেক্টড ক্যাপাসিটিভ টাচ স্ক্রিনের জন্যও উপলব্ধ।এটি -20°C থেকে +70°C তাপমাত্রায় কাজ করতে পারেএই ৩.০ ইঞ্চি টিএফটি এলসিডি মডিউলটি শিক্ষার্থীদের পেন ডিসপ্লে, গৃহস্থালী যন্ত্রপাতি ডিসপ্লে,মিউজিক্যাল ইনস্ট্রুমেন্ট পণ্য প্রদর্শন এবং অন্যান্য পণ্য
পণ্যের সুবিধা
পণ্যের দ্রুত বিবরণঃ
1এলসিডি আকারঃ ৩.০ টিএফটি
2. রেজোলিউশনঃ২৬৮*৮০০
3দেখার কোণ: ১২টা
4. রূপরেখা মাত্রাঃ26.৫২*৭৮.৭৫*১65মিমি
5.সক্রিয় এলাকা:24.12*72 মিমি
6ইন্টারফেস টাইপঃআরজিবি ১৬ বিট ইন্টারফেস
7. টাচ প্যানেলঃ টাচ প্যানেল ছাড়া ((কাস্টমাইজযোগ্য)
8. তাপমাত্রাঃ উপরে -20°C থেকে +70°C; Tst -30°C থেকে +80°C
| পণ্যঃ | 3.0 ইঞ্চি টিএফটি | টাচ স্ক্রিনঃ | TP ছাড়া ((কাস্টমাইজযোগ্য) |
| রেজল্যুশন: |
২৬৮*৮০০ |
দেখার দিকঃ | ১২টা |
| ইন্টারফেসঃ |
আরজিবি ১৬ বিট ইন্টারফেস |
পিন নম্বরঃ | ৪০টি পিন |
| সংযোগঃ | প্লাগিং (নির্ধারিত) | পৃষ্ঠের উজ্জ্বলতাঃ | ৩৫০ সিডি/মি২ |
| অপারেটিং তাপমাত্রাঃ | -20°C থেকে +70°C | সম্মতিঃ | REACH & RoHS মেনে চলুন |
আরজিবি ৩.০ ইঞ্চি টিএফটি এলসিডি, ৩.০" ২৬৮×৮০০ এইচভিজিএ এলসিডি ডিসপ্লে অঙ্কন
মডিউল ফাংশন বর্ণনা
| পিন নং। | প্রতীক | এলসিএমকার্যকরী | নোট | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | এলইডিএ | ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | LEDK | ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ভিসিC3.3V | এলসিডির পাওয়ার সাপ্লাই। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | জিএনডি | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | LCD_ID0 ((GND)) | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | LCD_ID1 ((GND) | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | LCD_ID2 ((GND) | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | জিএনডি | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | জিএনডি | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | জিএনডি | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | জিএনডি | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | জিএনডি | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | জিএনডি | পিমাটি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | VSYNC | আরজিবি ইন্টারফেস অপারেশনের জন্য উল্লম্ব (ফ্রেম) সিঙ্ক্রোনাইজিং ইনপুট সিগন্যাল। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | HSYNC | আরজিবি ইন্টারফেস অপারেশনের জন্য অনুভূমিক (রেখা) সিঙ্ক্রোনাইজিং ইনপুট সিগন্যাল। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | ডটCLK | আরজিবি ইন্টারফেস অপারেশনের জন্য ডট ক্লক সিগন্যাল। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | DE | আরজিবি ইন্টারফেস অপারেশনের জন্য ডেটা সক্ষম সংকেত। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | বি0 | নীল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | বি1 | নীল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | বি2 | নীল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | বি3 | নীল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | বি4 | নীল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | জি0 | সবুজ তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | জি1 | সবুজ তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | জি2 | সবুজ তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | জি3 | সবুজ তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | জি4 | সবুজ তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | জি5 | সবুজ তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | R0 | লাল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | R1 | লাল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | R2 | লাল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | R3 | লাল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | R4 | লাল রঙের তথ্য | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | রিসেট | সিগন্যাল ইনপুট টার্মিনাল পুনরায় সেট করুন.
