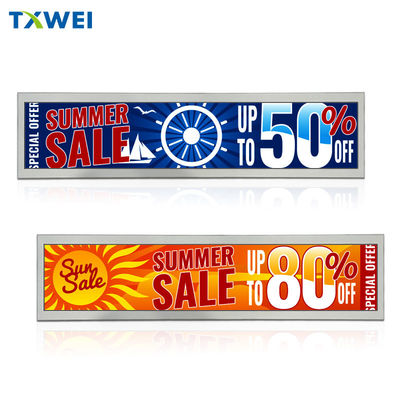

এলভিডিএস ইন্টারফেসের সাথে আইপিএস 19 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 1920 * 360 টিএফটি এলসিডি ডিসপ্লে মডিউল

পণ্য

এলভিডিএস ইন্টারফেসের সাথে আইপিএস 19 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 1920 * 360 টিএফটি এলসিডি ডিসপ্লে মডিউল

MOQ:	১ পিসি
মূল্য:	negotiations
স্ট্যান্ডার্ড প্যাকেজিং:	বক্স প্যাকেজিং
প্রসবের সময়ের:	5-8 দিন
মূল্যপরিশোধ পদ্ধতি:	এল/সি, টি/টি
সরবরাহ ক্ষমতা:	100000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

শেঞ্জেন

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

ISO9001 IS014001 IATF16949

মডেল নম্বার

TXW190001A0

পিক্সেলের সংখ্যা:

1920*360

দেখার দিক:

আইপিএস

উজ্জ্বলতা:

700-1500Nits

সক্রিয় এলাকা:

476.65*89.37 মিমি

রূপরেখার আকার:

500*119.6*21 মিমি

অপারেটিং তাপমাত্রা:

0+50 ℃ ℃

সংগ্রহস্থল তাপমাত্রা:

-20+60℃

Lcm পিন n গণনা:

30 পিন

এলসিএম ইন্টারফেস:

এলভিডিএস বিআইটি ইন্টারফেস

বিশেষভাবে তুলে ধরা:

১৯ ইঞ্চি টিএফটি এলসিডি স্ক্রিন

এলভিডিএস ইন্টারফেস টিএফটি এলসিডি স্ক্রিন

1920 * 360 TFT LCD ডিসপ্লে মডিউল

পণ্যের বর্ণনা

19 ইঞ্চি টিএফটি এলসিডি 1920x320 এলভিডিএস ইন্টারফেস এবং টিএফটি এলসিডি ডিসপ্লে স্ক্রিন সহ

TXW190001A0 হল একটি 19 ইঞ্চি পূর্ণ TFT-LCD ডিসপ্লে যা 1920 * 360 রেজোলিউশনের সাথে (1920 অনুভূমিক দ্বারা 360 উল্লম্ব পিক্সেল অ্যারে) ।এই মডেলটি LVDS ইন্টারফেস সমর্থন করে;ড্রাইভিং এলসিডি প্যানেলের ভলিউম ভোল্টেজ (ভিসিসি) 5V থেকে।

TXW190001A0 হল TN টাইপ TFT, যার দেখার কোণ 12:00 এবং উজ্জ্বলতা 700-1500 cd/m2 (সাধারণ মান) ।এটি 0°C থেকে +50°C তাপমাত্রায় কাজ করতে পারে।এর স্টোরেজ তাপমাত্রা -২০°সি থেকে +৬০°সি পর্যন্ত।

পণ্যের দ্রুত বিবরণঃ

1এলসিডি আকারঃ 19 ′′ টিএফটি

2. রেজল্যুশনঃ 1920x320

3দেখার কোণ: ১২টা

4. রূপরেখা মাত্রাঃ500*119.6*21মিমি

5.সক্রিয় এলাকা:476.৬৫*৮৯37

6ইন্টারফেস টাইপঃএলভিডিএস

7. টাচ প্যানেলঃ টাচ প্যানেল ছাড়া ((কাস্টমাইজযোগ্য)

8. তাপমাত্রাঃ শীর্ষ 0°C থেকে +50°C; Tst -20°C থেকে +60°C

পণ্যঃ	19 ইঞ্চি টিএফটি	টাচ স্ক্রিনঃ	TP ছাড়া ((কাস্টমাইজযোগ্য)
রেজল্যুশন:	১৯২০x৩২০	দেখার দিকঃ	১২টা
ইন্টারফেসঃ	এলভিডিএস	পিন নম্বরঃ	৩০ পিন
সংযোগঃ	প্লাগিং (নির্ধারিত)	পৃষ্ঠের উজ্জ্বলতাঃ	৭০০-১৫০০ সিডি/মি২
অপারেটিং তাপমাত্রাঃ	-০°সি থেকে +৫০°সি	সম্মতিঃ	REACH & RoHS মেনে চলুন

গ্রাহক সেবা

1আমাদের গ্রাহকের সাথে আনুষ্ঠানিক চুক্তি স্বাক্ষরের আগে আমরা বিশ্লেষণ করতে এবং গ্রাহকের প্রকল্পের তথ্যের ভিত্তিতে পেশাদার সমাধান সরবরাহ করতে এবং সর্বোত্তম সমাধান বের করতে সহায়তা করব।

2. আমাদের পণ্য বা মূল্য সম্পর্কিত আপনার তদন্ত 24 ঘন্টার মধ্যে উত্তর দেওয়া হবে.

3আমাদের গ্রাহকদের উৎপাদন প্রক্রিয়া সম্পর্কে অবগত রাখুন এবং প্রয়োজন হলে কারখানায় গুণমান পরীক্ষা করার ব্যবস্থা করুন।

4. ডেলিভারি পরে আমাদের এলসিডি ডিসপ্লে জন্য এক বছরের ওয়ারেন্টি. সমস্ত ত্রুটি ওয়ারেন্টি সময়ের মধ্যে ফেরত এবং প্রতিস্থাপিত করা যেতে পারে.

5. ক্রেতা প্রসবের আগে বিনামূল্যে প্রশিক্ষণের জন্য আমাদের কারখানায় প্রযুক্তিবিদ পাঠাতে পারেন.

6. আমরা গ্রাহকদের জন্য মূল্য তৈরিতে মনোনিবেশ করছি। প্রয়োজনীয় প্রযুক্তিগত বা বাণিজ্যিক সহায়তার জন্য, আমরা কন-কল মিটিং, অনলাইন প্রযুক্তিগত পরিষেবা, বা সাইটে স্থানীয় সাহায্যের ব্যবস্থা করব,ইত্যাদি গ্রাহকের বিভিন্ন চাহিদা পূরণ করতে.

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?

একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।

প্রশ্ন ২: লিড টাইম কি?

উত্তরঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1,5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।

প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?

উত্তরঃ নিম্ন MOQ। নমুনা চেকিংয়ের জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।

প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?

উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।

প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?

উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।

দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।

তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।

চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।

প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?

উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের জানান, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।

প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?

উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।

প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?

উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।

দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণের জন্য।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠাব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.

19 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে

এলভিডিএস ইন্টারফেসের সাথে আইপিএস 19 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 1920 * 360 টিএফটি এলসিডি ডিসপ্লে মডিউল 0

মেকানিক্যাল স্পেসিফিকেশন

পয়েন্ট		মিনিট	টাইপ।	ম্যাক্স	ইউনিট	নোট
মডিউলের আকার	অনুভূমিক ((H)	টাইপ-০।8	500	টাইপ +০।8	মিমি	(১)
	উল্লম্ব (V)	টাইপ-০।8	119.6	টাইপ +০।8	মিমি	(১)
	বেধ (টি)	টাইপ-০।8	21	টাইপ +০।8	মিমি
বেজেল এলাকা	অনুভূমিক	টাইপ-০।5	-	টাইপ +০।5	মিমি
বেজেল এলাকা	উল্লম্ব	টাইপ-০।5	-	টাইপ +০।5	মিমি
সক্রিয় এলাকা	অনুভূমিক	-	476.65	-	মিমি
সক্রিয় এলাকা	উল্লম্ব	-	89.37	-	মিমি
ওজন		-	-	-	জি

পিন বরাদ্দ

পিন	প্রতীক	বর্ণনা	পিন	প্রতীক	বর্ণনা
1	RX0[O]N	অদ্ভুত এলভিডিএস সংকেত-	16	RX1[E]P	এমনকি এলভিডিএস সিগন্যাল+
2	RX0[O]P	অদ্ভুত এলভিডিএস সিগন্যাল+	17	জিএনডি	মাটি
3	RX1[O]N	অদ্ভুত এলভিডিএস সংকেত-	18	RX2[E]N	এমনকি এলভিডিএস সিগন্যাল-
4	RX1[O]P	অদ্ভুত এলভিডিএস সিগন্যাল+	19	RX2[E]P	এমনকি এলভিডিএস সিগন্যাল+
5	RX2[O]N	অদ্ভুত এলভিডিএস সংকেত-	20	RXC[E]N	এলভিডিএস ঘড়ি-
6	RX2[O]P	অদ্ভুত এলভিডিএস সিগন্যাল+	21	RXC[E]P	এলভিডিএস ক্লক+
7	জিএনডি	মাটি	22	RX3[E]N	এমনকি এলভিডিএস সিগন্যাল-
8	RXC[O]N	এলভিডিএস ঘড়ি-	23	RX3[E]P	এমনকি এলভিডিএস সিগন্যাল+
9	RXC[O]P	এলভিডিএস ক্লক+	24	জিএনডি	মাটি
10	RX3[O]N	অদ্ভুত এলভিডিএস সংকেত-	25	এন সি	কোন সংযোগ নেই
11	RX3[O]P	অদ্ভুত এলভিডিএস সিগন্যাল+	26	এন সি	কোন সংযোগ নেই
12	RX0[E]N	এমনকি এলভিডিএস সিগন্যাল-	27	এন সি	কোন সংযোগ নেই
13	RX0[E]P	এমনকি এলভিডিএস সিগন্যাল+	28	৫ ভোল্ট	ডিসি পাওয়ার সাপ্লাই
14	জিএনডি	মাটি	29	৫ ভোল্ট	ডিসি পাওয়ার সাপ্লাই
15	RX1[E]N	এমনকি এলভিডিএস সিগন্যাল-	30	৫ ভোল্ট	ডিসি পাওয়ার সাপ্লাই

এলসিডি ইলেকট্রনিক্স স্পেসিফিকেশন

পয়েন্ট		প্রতীক	মূল্য			ইউনিট	নোট
পয়েন্ট		প্রতীক	মিনিট.	টাইপ।	ম্যাক্স.	ইউনিট	নোট
পাওয়ার সাপ্লাই ভোল্টেজ		Vcc	4.5	5.0	5.5	V	-
রিপল ভোল্টেজ		ভিআরপি	-	-	300	এমভি	-
রশ স্ট্রিম		IRUSH	-	2	3	এ	(২)
পাওয়ার সাপ্লাই বর্তমান	সাদা	-	-	-	-	mA	(৩) (ক)
	কালো	-	-	-	-	mA	(৩)
	উল্লম্ব স্ট্রিপ	-	-	-	-	mA	(৩) গ)
বিদ্যুৎ খরচ		পিএলসিডি	-	3	4	ওয়াট	৪) ৬)
এলভিডিএস ডিফারেনশিয়াল ইনপুট ভোল্টেজ		ভিডিও	200		600	mA
এলভিডিএস সাধারণ ইনপুট ভোল্টেজ		ভিক	1.0	1.2	1.5	V
লজিক হাই ইনপুট ভোল্টেজ		এইচআইভি			0.1	V
লজিক্যাল লো ইনপুট ভোল্টেজ		ভিআইএল	-০.1			V

ব্যাকলাইট ইউনিট

প্যারামিটার	প্রতীক	মূল্য			ইউনিট	নোট
প্যারামিটার	প্রতীক	মিনিট.	টাইপ।	ম্যাক্স.	ইউনিট	নোট
LED লাইট বার ইনপুট ভোল্টেজ প্রতি ইনপুট পিন	ভিপিআইএন	-	55.4	60	V	(১) শুল্ক= ১০০%
ইনপুট পিন প্রতি LED লাইট বার বর্তমান	আইপিএন	-	-	360	mA	(১, (২, (৪) শুল্ক= ১০০%
এলইডি লাইফ টাইম	এলএলইডি		50000		ঘন্টা	(৩)
বিদ্যুৎ খরচ	পিবিএল		-	21.6	ডব্লিউ	(১) শুল্ক= ১০০%,

অপটিক্যাল স্পেসিফিকেশন

পয়েন্ট		প্রতীক	শর্ত	মিনিট.	প্রকার.	ম্যাক্স.	ইউন্ট	নোট
রঙ রঙিনতা (সিআইই)	লাল	Rx	স্বাভাবিক θx=0°, θY =0° দেখার কোণ	টাইপ ₹০।03	0.655	টাইপ করুন +০।03	-	(১) (৫)
	লাল	রাই			0.328
	সবুজ	Gx			0.303
	সবুজ	জিআই			0.607
	নীল	Bx			0.140
	নীল	দ্বারা			0.088
	সাদা	Wx			0.311
	সাদা	ওয়াই			0.326
সাদা রঙের কেন্দ্রীয় উজ্জ্বলতা (স্ক্রিনের মাঝখানে)		এলসি		1300	1500	-	cd/m2	(৪)
কন্ট্রাস্ট অনুপাত		সিআর		900	1200	-	-	(২) (৫)

19 ইঞ্চি টাচ এলসিডি মডিউল
