| MOQ: | ১ পিসি |
| মূল্য: | negotiations |
| স্ট্যান্ডার্ড প্যাকেজিং: | বক্স প্যাকেজিং |
| প্রসবের সময়ের: | 5-8 দিন |
| মূল্যপরিশোধ পদ্ধতি: | এল/সি, টি/টি |
| সরবরাহ ক্ষমতা: | 100000pcs |

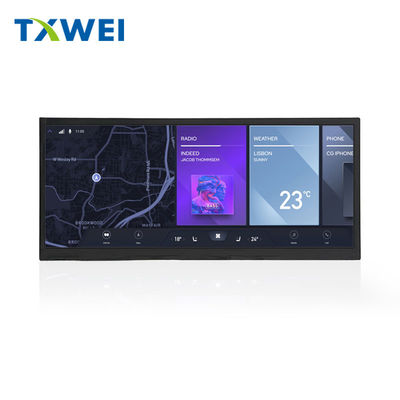

10.23 ইঞ্চি এলভিডিএস টিএফটি এলসিডি পণ্যের ভূমিকা
TXW103001S0 হল একটি পূর্ণ রঙের TFT LCD ডিসপ্লে যার ব্যাসার্ধের আকার 10.25 ইঞ্চি এবং রেজোলিউশন 1920 × 720। এই মডিউলটি LVDS ইন্টারফেস সমর্থন করে,এটি ব্যবহারকারীদের প্রোগ্রাম এবং ব্যবহারের জন্য খুব সুবিধাজনক করে তোলে. TXW103001S0 মডেলের মডিউলের আকার 258.8 × 111.1 × 7.55 মিমি এবং সক্রিয় এলাকার আকার 243.648 × 91.368 মিমি।
এই টিএফটি এলসিডি স্ক্রিনটি গাড়ির ড্যাশবোর্ড, গাড়ির নেভিগেশন, 3 ডি প্রিন্টার ইত্যাদি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। এই 10.25 ইঞ্চি টিএফটি ডিসপ্লেটি এলভিডিএস ইন্টারফেস (সারিয়াল পেরিফেরাল ইন্টারফেস) গ্রহণ করে,যা একটি উচ্চ গতির, সম্পূর্ণ ডুপ্লেক্স, সিঙ্ক্রোনস কমিউনিকেশন বাস যা কেবল চিপ পিনগুলিতে চারটি লাইন দখল করে, চিপ পিন এবং পিসিবি বিন্যাসের জন্য স্থান সাশ্রয় করে।
নিয়ামকটি মডিউলে সংহত করা হয়েছে, যার ব্যাকলাইট ভোল্টেজ ব্যাপ্তি ২৭.৯ ভি থেকে ২৯.৭ ভি। এটি -৩০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রা পরিসরে কাজ করতে পারে,যার স্টোরেজ তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াস থেকে +৯৫ ডিগ্রি সেলসিয়াস পর্যন্তTXW103001S0 এর FPC ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যায় এবং নতুন ডিজাইন করা প্রতিরোধী টাচ স্ক্রিন (RTP) বা ক্যাপাসিটিভ টাচ স্ক্রিন দিয়ে সজ্জিত করা যেতে পারে।
| সাধারণ তথ্য | স্পেসিফিকেশন | ইউনিট |
| প্রদর্শন এলাকা ((AA) |
243.৬৪৮*৯১।368 |
মিমি |
| ড্রাইভার উপাদান | a-Si TFT সক্রিয় ম্যাট্রিক্স | - |
| রং প্রদর্শন করুন | 16.7M | রঙ |
| পিক্সেলের সংখ্যা |
১৯২০*৭২০ |
বিন্দু |
| পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | - |
| পিক্সেল পিচ |
0.13269*0.13269 |
মিমি |
| দেখার কোণ | সব | ঘন্টা |
|
Lcm পিন n গণনা |
৪০ পিন |
পিন |
| রঙ পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | - |
| প্রদর্শন মোড | ট্রান্সমিসিভ/ সাধারণত কালো | - |
| অপারেটিং তাপমাত্রা |
-৩০+৮৫ |
°C |
| সংরক্ষণের তাপমাত্রা |
-৪০+৯০ |
°C |
ব্যাকলাইট ইউনিট বৈশিষ্ট্য
ব্যাকলাইট সিস্টেমটি 27 টি সাদা এলইডি সহ একটি প্রান্ত আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।
| বৈশিষ্ট্য | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট |
| সামনের ভোল্টেজ | Vএফ | 25.2 | -- | 28.8 | V | - |
| সামনের দিকে বর্তমান | আমিএফ | -- | 180 | -- | mA | - |
| আলোকসজ্জা ((এলসিডি সহ) | Lv | -- | 800 | -- | সিডি/মি2 | - |
| এলইডি লাইফ টাইম | N/A | -- | 30,000 | -- | এইচআর | নোট ১ |
টিএফটি ডিসিসিবৈশিষ্ট্য
| বৈশিষ্ট্য | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | নোট |
| টিএফটি অপারেশনফ্রেম রেট | হার্টজ | -- | 60 | -- | হার্টজ | |
| সরবরাহ ভোল্টেজ (DC/DC) | ভিডিডি | 3.0 | 3.3 | 3.6 | V | |
| TFT গেট ON ভোল্টেজ | ভিএইচএইচ | 16 | 18 | 21 | V | নোট ২ |
| টিএফটি গেট অফ ভোল্টেজ | ভিজিএল | -১১ | -১০ | -৬ | V | নোট ২ |
| টিএফটি সাধারণ ভোল্টেজ | Vcom | 0 | 3.8 | 4.0 | V | নোট ১ |
| এভিডিডি | এভিডিডি | 9.0 | 12 | 12.5 | V | নোট ৩ |
শিল্প গ্রেড 10.25 ইঞ্চি বার TFT এলসিডি ডিসপ্লে মডিউল চিত্র
Rনির্ভরযোগ্যতা পরীক্ষা আইটেম
| না, না। | পরীক্ষার আইটেম | পরীক্ষার অবস্থা | নোট |
| 1 | উচ্চ তাপমাত্রায় সঞ্চয় | +70°C / 96H |
1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
|
| 2 | নিম্ন তাপমাত্রা সঞ্চয় | -30°C / 96H | |
| 3 | হাই টেম্প। অপারেটিং | +70°C / 96H | |
| 4 | কম তাপমাত্রা | -30°C / 96H | |
| 5 | উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ | 60°C x 90%RH /96H | |
| 6 | তাপ ও ঠান্ডা শক | স্ট্যাটিক অবস্থা, -20°C(30 মিনিট) ~70°C (30 মিনিট),10টি চক্র |
ইন্ডাস্ট্রিয়াল গ্রেড 10.25 ইঞ্চি BAR TFT LCD ডিসপ্লে মডিউল পণ্যের ছবি
পাওয়ার সাপ্লাই সিকোয়েন্স সিস্টেমের প্রতিক্রিয়া গতির সাথে সম্পর্কিত
যখন মোবাইল ডিভাইসটি স্ট্যান্ডবাই মোড বা কম পাওয়ার মোডে প্রবেশ করে এবং প্যানেলটি এই সময়ে শক্তি সরবরাহ করে না তখন প্রদর্শনটি সাধারণত বন্ধ হয়ে যায়,তাই পাওয়ার-অন ক্রম যখন স্ট্যান্ডবাই মোড ছেড়ে বেশ গুরুত্বপূর্ণ. ইডিপি স্ট্যান্ডবাই মোড ছেড়ে যাওয়ার পরে সিস্টেমের প্রতিক্রিয়া সময়কে কমিয়ে আনতে পাওয়ার-আপ সিকোয়েন্সকে স্পষ্টভাবে নিয়ন্ত্রণ করে।ইডিপি স্পেসিফিকেশনে প্রতিটি ধাপের জন্য অনুমোদিত সময়সীমাও সংজ্ঞায়িত করা হয়েছে, এবং কিছু ব্র্যান্ড এমনকি পণ্যের প্রতিক্রিয়াশীলতা উন্নত করার জন্য স্পেসিফিকেশন চেয়ে একটি সংক্ষিপ্ত সময় সংজ্ঞায়িত (যেমন, স্ট্যান্ডবাই মোডে টাচপ্যাড স্পর্শ করার পরে,স্ক্রিনটি অবিলম্বে প্রদর্শিত হতে পারে).
