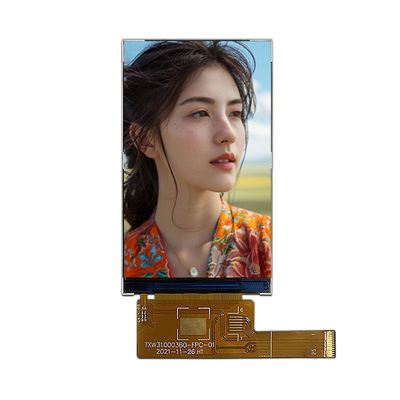

আরজিবি ইন্টারফেস ৩.১ ইঞ্চি টিএফটি এলসিডি মডিউল ৪৮০*আরজিবি*৮০০ রেজোলিউশন ST7701S ড্রাইভার আইসি

TXW310003B0 পণ্যের সুবিধা বিশ্লেষণ

1, কর্মক্ষমতা সুবিধা প্রদর্শন

• উচ্চ রেজোলিউশন এবং রঙের উপস্থাপনা
• 480 × RGB × 800 এর রেজোলিউশন, 16.7M রঙ সমর্থন করে (ড্রাইভার আইসি সফ্টওয়্যার দ্বারা কনফিগার করা), উচ্চ সংজ্ঞা চিত্র এবং সূক্ষ্ম রঙের প্রয়োজনীয়তা পূরণ করে।
• আরজিবি উল্লম্ব স্ট্রিপ পিক্সেল বিন্যাস রঙ পুনরুত্পাদন এবং প্রদর্শন তীক্ষ্ণতা উন্নত করে, পাঠ্য, চার্ট এবং গতিশীল চিত্র প্রদর্শনের জন্য উপযুক্ত।

সবগুলোই দেখা হচ্ছে

• স্বাভাবিকভাবে কালো প্রদর্শন মোড গ্রহণ করে, উচ্চ বিপরীতে এবং সমস্ত দিকের দেখার কোণ (উপরে, নীচে, বাম, ডানদিকে) সহ, রঙের ছাঁচ বা গ্রেস্কেল বিপরীত সমস্যা নেই।

অপটিক্যাল প্যারামিটার অপ্টিমাইজেশান

• উজ্জ্বলতা অভিন্নতা ≥ ৮০%, যা স্ক্রিনের সমস্ত অঞ্চলে ধ্রুবক উজ্জ্বলতা নিশ্চিত করে এবং দৃষ্টি ক্লান্তি হ্রাস করে।
• ব্যাকলাইট সিস্টেমটি উচ্চ উজ্জ্বলতার পরিবেশে পরিষ্কার প্রদর্শনকে সমর্থন করে কাস্টমাইজযোগ্য উজ্জ্বলতা সাধারণ মান (টিবিডি) সহ 6 টি সাদা এলইডি লাইট ব্যবহার করে।

2ইন্টারফেস এবং সামঞ্জস্যের সুবিধা

উচ্চ গতির MIPI-DSI ইন্টারফেস

• 2-চ্যানেল এমআইপিআই ইন্টারফেস (হাই স্পিড মোড) সমর্থন করে, উচ্চ সংক্রমণ গতি, মূলধারার প্রসেসর প্ল্যাটফর্মগুলির সাথে সামঞ্জস্যপূর্ণ (যেমন এআরএম, কোয়ালকম ইত্যাদি), হার্ডওয়্যার ডিজাইনকে সহজ করে।
• স্ট্যাটিক ইমেজে পাওয়ার খরচ কমাতে এবং ডিভাইসের ব্যাটারির আয়ু বাড়ানোর জন্য লো পাওয়ার মোড সরবরাহ করুন।
• ইন্টিগ্রেটেড টাচ কন্ট্রোল ফাংশন
• সংরক্ষিত আই২সি ইন্টারফেস (সিটিপি_এসডিএ/এসসিএল) এবং বিচ্ছিন্ন সংকেত (সিটিপি_আইএনটি), মানব-মেশিন মিথস্ক্রিয়া অভিজ্ঞতা উন্নত করতে ক্যাপাসিটিভ/রেসিসিভ টাচ স্ক্রিনের সম্প্রসারণকে সমর্থন করে।
• সিগন্যালের হস্তক্ষেপ এড়ানোর জন্য স্বাধীন স্পর্শ শক্তি সরবরাহ (2.8V CTP_VCC) ।

3নির্ভরযোগ্যতা এবং পরিবেশগত অভিযোজনযোগ্যতা

• বিস্তৃত তাপমাত্রা অপারেশন এবং কঠোর পরীক্ষা
• কাজের তাপমাত্রা পরিসীমা:- ২০ ডিগ্রি সেলসিয়াস থেকে ৭০ ডিগ্রি সেলসিয়াস, স্টোরেজ তাপমাত্রা:- ৩০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস, স্মার্ট ইলেকট্রনিক্স, শিল্প, চিকিৎসা এবং অন্যান্য পরিবেশের জন্য উপযুক্ত।
• দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করার জন্য 50 গরম এবং ঠান্ডা শক পরীক্ষায় (-20 ° C) 60 ° C চক্র এবং 96 ঘন্টা উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতা পরীক্ষা (50 ° C / 90% RH) পাস করেছে।

ব্যাকলাইট সিস্টেমের দীর্ঘায়ু নকশা

• LED-এর জীবনকাল 30000 ঘন্টা (হালকাটি 50% পর্যন্ত হ্রাস সহ), দৈনিক 8 ঘন্টা ব্যবহারের ভিত্তিতে গণনা করা হয়, যা 10 বছরেরও বেশি সময় ধরে স্থায়ী হতে পারে এবং রক্ষণাবেক্ষণ ব্যয় হ্রাস করতে পারে।
• ব্যাকলাইট ড্রাইভার সার্কিট ডিজাইনটি সহজ (সারিতে 6 টি এলইডি), ধ্রুবক বর্তমান নিয়ন্ত্রণকে সমর্থন করে এবং অতিরিক্ত বর্তমানের ক্ষতি এড়ায়।

4কম শক্তি খরচ এবং শক্তি সঞ্চয় নকশা

দক্ষ শক্তি ব্যবস্থাপনা

• কাজের স্রোত ≤ ৫০mA, স্লিপ মোড শক্তি খরচ ≤ ১৫০ μA, ব্যাটারি চালিত ডিভাইসের জন্য উপযুক্ত (যেমন হ্যান্ডহেল্ড টার্মিনাল এবং আইওটি ডিভাইস) ।
• ভিসিসি (2.6-3.6V) এবং আইওভিসিসি (1.65-3.3V) এর বিস্তৃত ভোল্টেজ ইনপুট সমর্থন করে, একাধিক পাওয়ার সাপ্লাই সমাধানের সাথে সামঞ্জস্যপূর্ণ।
• পরিবেশগত সম্মতি
• রোএইচএস স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, উপকরণ এবং প্রক্রিয়াগুলি সীসা মুক্ত, ইউরোপীয় এবং আমেরিকান বাজারে রফতানির জন্য পরিবেশগত প্রয়োজনীয়তা পূরণ করে।

5ডিজাইন এবং ইন্টিগ্রেশন সুবিধা

কম্প্যাক্ট মডুলার ডিজাইন

• মডিউল আকার 43.48 × 74.72 × 1.74mm, শুধুমাত্র 1.74mm একটি বেধ সঙ্গে, সীমিত স্থান সঙ্গে এমবেডেড ডিভাইসের জন্য উপযুক্ত

অ্যাপ্লিকেশন দৃশ্যকল্প

1. শিল্প যন্ত্রপাতিঃ হিউম্যান মেশিন ইন্টারফেস (এইচএমআই), কন্ট্রোল প্যানেল
2. ভোক্তা ইলেকট্রনিক্সঃ পোর্টেবল ডিভাইস, স্মার্ট হোম প্রদর্শন
3. মেডিকেল সরঞ্জাম: ছোট যন্ত্র প্রদর্শন মডিউল

সংক্ষিপ্তসার

TXW310003B0 এর উচ্চ রেজোলিউশনের ডিসপ্লে, সম্পূর্ণ ভিউ অভিজ্ঞতা,ব্যাপক তাপমাত্রা নির্ভরযোগ্যতাকঠোর নির্ভরযোগ্যতা পরীক্ষা এবং পরিবেশগত শংসাপত্রের মাধ্যমে এটি পারফরম্যান্স এবং দীর্ঘমেয়াদী স্থিতিশীলতার ভারসাম্য বজায় রাখে।গ্রাহকদের দ্রুত তাদের পণ্য অবতরণ এবং রক্ষণাবেক্ষণ খরচ কমাতে সাহায্য.

ডিজাইন অঙ্কন

পণ্যের অঙ্কন
