কাস্টমাইজড এমসিইউ টিএফটি এলসিডি ডিসপ্লে মডিউল 240 * 320 2.4 ইঞ্চি ST7789V ডিসপ্লে প্যানেল

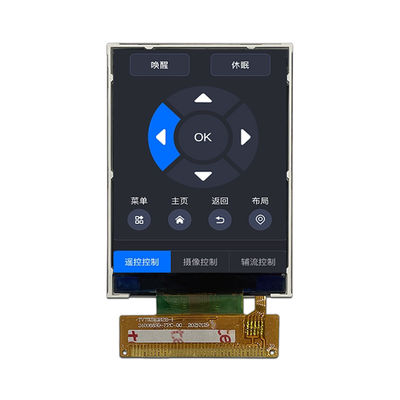

পণ্যের নামঃ TXW240088S0 2.4-ইঞ্চি TFT LCD মডিউল

পণ্যের সারসংক্ষেপঃ

TXW240088S0 হল একটি 2.4 ইঞ্চি TFT এলসিডি মডিউল যা শেঞ্জেন তিয়ানসিয়ানওয়ে টেকনোলজি কোং, লিমিটেড দ্বারা ডিজাইন এবং উত্পাদিত।এই মডিউলটি উচ্চ রেজোলিউশনের কারণে বিভিন্ন ইলেকট্রনিক ডিভাইস এবং অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত, সমৃদ্ধ রঙ রেন্ডারিং, এবং চমৎকার প্রদর্শন কর্মক্ষমতা.

পণ্যের বৈশিষ্ট্যঃ

ডিসপ্লে স্পেসিফিকেশনঃ 240xRGBx320 পিক্সেল, পরিষ্কার চিত্র এবং পাঠ্য প্রদর্শন প্রদান করে।

ড্রাইভার আইসিঃ ST7789V2-G4-A Sitronix থেকে স্থিতিশীল কর্মক্ষমতা এবং সামঞ্জস্যতা নিশ্চিত করতে ব্যবহৃত হয়।

রঙ নির্বাচনঃ 65K/262K রঙ সমর্থন করে, বিভিন্ন রঙের প্রয়োজনীয়তা পূরণের জন্য সফ্টওয়্যার সামঞ্জস্যযোগ্য।

ব্যাকলাইট প্রকারঃ সাদা LED ব্যাকলাইট, অভিন্ন উজ্জ্বলতা এবং রঙ প্রদান করে।

ইন্টারফেস প্রকারঃ 16 বিট এমসিইউ ইন্টারফেস, মাইক্রোকন্ট্রোলারগুলির সাথে সংযোগ এবং ডেটা সংক্রমণ জন্য সুবিধাজনক।

পরিবেশগত অভিযোজনযোগ্যতাঃ কাজের তাপমাত্রা পরিসীমা -20 ° C থেকে +70 ° C এবং সঞ্চয় তাপমাত্রা পরিসীমা -30 ° C থেকে +80 ° C, বিভিন্ন পরিবেশগত অবস্থার জন্য উপযুক্ত।

পরিবেশগত প্রয়োজনীয়তাঃ RoHS মান মেনে চলুন, সীসা মুক্ত উপকরণ এবং প্রক্রিয়াকরণ, পরিবেশ রক্ষা।

টেকনিক্যাল স্পেসিফিকেশনঃ

ডিসপ্লে টাইপঃ পূর্ণ রঙের TFT LCD

পিক্সেল বিন্যাসঃ আরজিবি স্ট্রিপ বিন্যাস

পিক্সেল স্পেসিংঃ 0.153 (এইচ) x 0.153 (ভি) মিলিমিটার

কার্যকলাপের ক্ষেত্রঃ 36.72 (এইচ) x 48.96 (ভি) মিলিমিটার

দৃষ্টিভঙ্গিঃ সব 0'Clock

মডিউল আকারঃ 42.72 (W) x 58.50 (H) x 2.15 (T) মিলিমিটার

ব্যাকলাইট সিস্টেমঃ 4 টি সাদা এলইডি, সামনের ভোল্টেজ 2.8V থেকে 3.2V, সামনের বর্তমান 80mA

উজ্জ্বলতাঃ 550cd/m2 (সাধারণ মান)

অভিন্নতাঃ ৮০% (সর্বনিম্ন মান)

অপারেটিং তাপমাত্রা:- 20 °C থেকে +70 °C

স্টোরেজ তাপমাত্রা:- 30 °C থেকে +80 °C

আর্দ্রতাঃ 90% RH

বহুমুখী অ্যাপ্লিকেশনঃ তা হোক ফটোগ্রাফি সরঞ্জাম, রিমোট কন্ট্রোল, স্মার্ট সুইচ, ডিজিটাল ক্যামেরা, মিউজিক এফেক্ট, ড্রাইভিং রেকর্ডার ইত্যাদি।TXW200078B0 নিখুঁতভাবে মানিয়ে নিতে পারে এবং তার অসামান্য কর্মক্ষমতা প্রদর্শন করতে পারে.

মডিউল ফাংশন বর্ণনা

মডিউলটিতে বিভিন্ন ফাংশন বাস্তবায়নের জন্য একাধিক পিন রয়েছে, যার মধ্যে রয়েছেঃ

GND: পাওয়ার গ্রাউন্ড

সি এস: চিপ নির্বাচন সংকেত ইনপুট পিন

RS: প্রদর্শিত তথ্য/কমান্ড নির্বাচন পিন

ডব্লিউআরঃ এমসিইউ সমান্তরাল ইন্টারফেস লিখুন সক্ষম করুন

আরডিঃ রিজিং এজ সম্পর্কে তথ্য পড়ুন

DB0-DB15: MCU সমান্তরাল ইন্টারফেস ডেটা বাস

রিসেটঃ সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন, নিম্ন স্তরের বৈধ

IOVCC: I/O পাওয়ার সাপ্লাই

ভিসিসিঃ পাওয়ার সাপ্লাই, 2.5V থেকে 3.3V

LEDK1-LEDK4: ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই

LEDA: ব্যাকলাইট অ্যানোড ইনপুট পাওয়ার সাপ্লাই

বৈদ্যুতিক বৈশিষ্ট্য: একটি স্থিতিশীল সরবরাহ ভোল্টেজ পরিসীমা প্রদান করে, I/O সরবরাহ ভোল্টেজ 1.65V থেকে 3.3V এবং DC/DC সরবরাহ ভোল্টেজ 2.5V থেকে 3.3V এর মধ্যে,বিভিন্ন পাওয়ার সাপ্লাই শর্তে মডিউলের স্থিতিশীল কাজ নিশ্চিত করা.

নির্ভরযোগ্যতা এবং জীবনকাল: এলইডিগুলির দীর্ঘ জীবনকাল 30000 ঘন্টা পর্যন্ত, যার অর্থ দীর্ঘতর রক্ষণাবেক্ষণ চক্র এবং কম প্রতিস্থাপন ব্যয়।

প্রযুক্তিগত সহায়তা ও সেবা: শেনঝেন তিয়ানসিয়ানওয়ে টেকনোলজি কোং লিমিটেড পেশাদার প্রযুক্তিগত সহায়তা এবং গ্রাহক পরিষেবা সরবরাহ করে যাতে ব্যবহারের সময় গ্রাহকরা সময়মত সহায়তা পেতে পারেন।

কাস্টমাইজড সেবা: গ্রাহকের প্রয়োজনের উপর ভিত্তি করে, নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য মাত্রা, ইন্টারফেস এবং অন্যান্য বৈশিষ্ট্য সহ কাস্টমাইজড সমাধান সরবরাহ করা যেতে পারে।

Shenzhen Tianxianwei Technology Co., Ltd. উচ্চ মানের প্রদর্শন সমাধান প্রদান করতে প্রতিশ্রুতিবদ্ধ। TXW240088S0 2.4-ইঞ্চি TFT LCD মডিউল, তার চমৎকার কর্মক্ষমতা এবং নির্ভরযোগ্যতা সঙ্গে,আপনার ইলেকট্রনিক পণ্য প্রদর্শন প্রয়োজনের জন্য আদর্শ পছন্দ. আরও পণ্য তথ্য বা প্রযুক্তিগত সহায়তার জন্য, আমাদের বিক্রয় প্রতিনিধির সাথে যোগাযোগ করুন।
