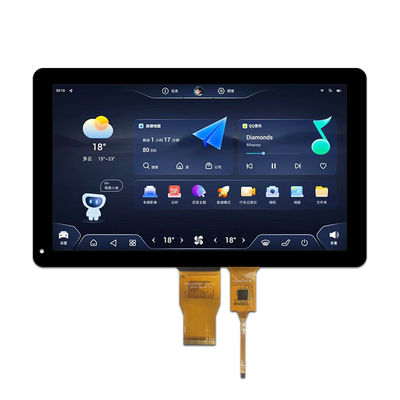

10.1 ইঞ্চি টিএফটি স্ক্রিন প্যানেল ক্যাপাসিটিভ টাচ 1024 * 600 রেজোলিউশন 700nits আরজিবি ইন্টারফেস

পণ্য

10.1 ইঞ্চি টিএফটি স্ক্রিন প্যানেল ক্যাপাসিটিভ টাচ 1024 * 600 রেজোলিউশন 700nits আরজিবি ইন্টারফেস

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW100076B0-XL

দেখার দিক:

আইপিএস

স্পর্শ ইন্টারফেস:

আইআইসি

এলসিএম ড্রাইভার আইসি:

HX8282A11+HX8696

অপারেটিং তাপমাত্রা:

-20+70℃

সক্রিয় এলাকা:

222.72*125.28(মিমি)

এলসিএম ইন্টারফেস:

আরজিবি 24 বিট

ড্রাইভ উপাদান:

TFT সক্রিয় ম্যাট্রিক্স

বিশেষভাবে তুলে ধরা:

1024*600 টিএফটি স্ক্রিন প্যানেল

10.১ ইঞ্চি টিএফটি স্ক্রিন প্যানেল

৭০০নিট টিএফটি স্ক্রিন প্যানেল

পণ্যের বর্ণনা

উচ্চ উজ্জ্বলতা আইপিএস 10.1 ইঞ্চি আরজিবি টিএফটি ডিসপ্লে 1024x600 পিসিএপি সহ বর্ণনা

TXW100076B0-XL একটি 10.1-ইঞ্চি আরজিবি ইন্টারফেস উচ্চ উজ্জ্বলতা 1024 x 600 আইপিএস টিএফটি-এলসিডি মডিউল যা একটি প্রজেক্টেড ক্যাপাসিটিভ টাচ স্ক্রিন (পিসিএপি) সহ।এই টিএফটি মডিউলটি আইপিএস প্রযুক্তি গ্রহণ করে এবং বাম দিকের বিস্তৃত দেখার কোণের সুবিধা রয়েছে: ৮৫/ডানঃ ৮৫/উপরেঃ ৮৫/নীচেঃ ৮৫ ডিগ্রি (সাধারণ) এবং উচ্চ উজ্জ্বলতা ৭০০ নিট (সাধারণ মান) । যদি গ্রাহককে উচ্চতর উজ্জ্বলতা প্রয়োজন হয় তবে দয়া করে আমাদের বিক্রয় কর্মীদের সাথে যোগাযোগ করুন।

পণ্যঃ	10.১ ইঞ্চি টিএফটি এলসিডি	রেজল্যুশন:	১০২৪x৬০০ পয়েন্ট
টাচ স্ক্রিনঃ	সিটিপি দিয়ে	কভার গ্লাসের মাত্রাঃ	কাস্টমাইজযোগ্য
রূপরেখা মাত্রাঃ	২৫২১৫০৬.৫ মিমি	দেখার দিকঃ	সমস্ত দেখার কোণ (85/85/85/85)
ইন্টারফেসঃ	আরজিবি	পিন নম্বরঃ	৫০ পিন
সংযোগঃ	প্লাগিং	পৃষ্ঠের উজ্জ্বলতাঃ	৭০০ সিডি/এম২ ((নিটস)
এলইডি লাইফটাইমঃ	30,000 ঘন্টা	সম্মতিঃ	সিই এফসিসি এবং রোএইচএস সম্মত

উচ্চ উজ্জ্বলতা আইপিএস 10.1 ইঞ্চি আরজিবি টিএফটি ডিসপ্লে 1024x600 পিসিএপি সহ অঙ্কন

10.1 ইঞ্চি টিএফটি স্ক্রিন প্যানেল ক্যাপাসিটিভ টাচ 1024 * 600 রেজোলিউশন 700nits আরজিবি ইন্টারফেস 0

10.1 ইঞ্চি টিএফটি স্ক্রিন প্যানেল ক্যাপাসিটিভ টাচ 1024 * 600 রেজোলিউশন 700nits আরজিবি ইন্টারফেস 1

এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	টি_{ওপিআর}	-২০	+৭০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টি_{এসটিজি}	-৩০	+৮০	°C
টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টি_{ওপিআর}	-২০	+৭০	°C
TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টি_{এসটিজি}	-৩০	+৮০	°C
আর্দ্রতা	RH	--	90	%

টিএফটি ডিসিসিবৈশিষ্ট্য

বৈশিষ্ট্য	প্রতীক	মিনিট।	টাইপ।	ম্যাক্স.	ইউনিট	নোট
টিএফটি অপারেশনফ্রেম রেট	হার্টজ	--	60	--	হার্টজ
সরবরাহ ভোল্টেজ (DC/DC)	ভিডিডি	3.0	3.3	3.3	V
TFT গেট ON ভোল্টেজ	ভিএইচএইচ	16.5	17	17.5	V	নোট ২
টিএফটি গেট অফ ভোল্টেজ	ভিজিএল	- সাতটা।5	-৭	- ছয়টা।5	V	নোট ২
টিএফটি সাধারণ ভোল্টেজ	Vcom	3.0	3.3	4.7	V	নোট ১
এভিডিডি	এভিডিডি	--	9.6	--	V	নোট ৩

দ্রষ্টব্য ১ঃ ফ্লেকার মানকে অনুকূল করতে ভিসিওএম মানকে বিভিন্ন অবস্থার সাথে সামঞ্জস্য করা উচিত।
দ্রষ্টব্য ২ঃ VGH এবং VGL হল TFT গেটের অপারেটিং ভোল্টেজ।
দ্রষ্টব্য ৩: বিপরীততা সামঞ্জস্য করুন, রঙকে বড় এবং গাঢ় করুন, এবং রঙকে ছোট এবং হালকা করুন।

মডিউল ফাংশন বর্ণনা

পিন নং।	প্রতীক	এলসিএম বর্ণনা	মন্তব্য
1	LEDA	ব্যাকলাইট অ্যানোডের জন্য পাওয়ার সাপ্লাই+
2	LEDA	ব্যাকলাইট অ্যানোডের জন্য পাওয়ার সাপ্লাই+
3	LEDK	পাওয়ার সাপ্লাই- ব্যাকলাইট ক্যাথোডের জন্য
4	LEDK	পাওয়ার সাপ্লাই- ব্যাকলাইট ক্যাথোডের জন্য
5	জিএনডি	পাওয়ার গ্রাউন্ড
6	VCOM	সাধারণ ভোল্টেজ
7	ডিভিডিডি	ডিজিটাল সার্কিটের জন্য শক্তি 3.3V
8	মোড	DE/SYNC মোড নির্বাচন করুন। MODE=H:DE মোড;MODE=L:SYNC মোড
9	DE	RGB I/F মোড 1 এ ডেটা সক্ষম সংকেত
10	VS	উল্লম্ব সিঙ্ক। আরজিবি আই/এফ সিগন্যাল
11	এইচ এস	অনুভূমিক সিঙ্ক্রোনাইজেশন। RGB I/F সিগন্যাল
12	বি৭	নীল রঙের তথ্য
13	বি৬	নীল রঙের তথ্য
14	বি৫	নীল রঙের তথ্য
15	বি৪	নীল রঙের তথ্য
16	বি৩	নীল রঙের তথ্য
17	বি২	নীল রঙের তথ্য
18	বি১	নীল রঙের তথ্য
19	B0	নীল রঙের তথ্য
20	জি-৭	সবুজ তথ্য
21	জি৬	সবুজ তথ্য
22	জি৫	সবুজ তথ্য
23	জি৪	সবুজ তথ্য
24	জি৩	সবুজ তথ্য
25	জি২	সবুজ তথ্য
26	জি১	সবুজ তথ্য
27	G0	সবুজ তথ্য
28	R7	লাল রঙের তথ্য
29	R6	লাল রঙের তথ্য
30	R5	লাল রঙের তথ্য
31	R4	লাল রঙের তথ্য
32	R3	লাল রঙের তথ্য
33	R2	লাল রঙের তথ্য
34	R1	লাল রঙের তথ্য
35	R0	লাল রঙের তথ্য
36	জিএনডি	পাওয়ার গ্রাউন্ড
37	ডিসিএলকে	RGB I/F তে পিক্সেল ঘড়ি সংকেত
38	জিএনডি	পাওয়ার গ্রাউন্ড
39	এসএইচএলআর	উত্স আউটপুট শিফট অনুভূমিক দিক নির্বাচন করুনঃ ️H ️: S[1]->S[2]->...->S[1920] (ডিফল্ট) ?? এল ঃ এস[১৯২০-> এস[১৯১৯->...-> এস [1]
40	ইউপিডিএন	গেট আউটপুট শিফট উল্লম্ব দিক নির্বাচন করুনঃ ¢ H ¢: উপরে থেকে নিচে স্ক্যান করুন ¢ L ¢: নীচে থেকে উপরে স্ক্যান করুন
41	ভিএইচএইচ	গেট ON ভোল্টেজ
42	ভিজিএল	গেট অফ ভোল্টেজ
43	এভিডিডি	অ্যানালগ সার্কিটের জন্য শক্তি
44	রিসেট	গ্লোবাল রিজার্ভেশন
45	এন সি	কোন সংযোগ নেই
46	VCOM	সাধারণ ভোল্টেজ
47	ডিআইটিএইচবি	ডিথারিং ফাংশন। ডিথারিং ফাংশন। ডিথার = এইচঃঅভ্যন্তরীণ ডিথারিং ফাংশন সক্ষম করুন; DITHER = L:অক্ষম অভ্যন্তরীণ dithering ফাংশন
48	জিএনডি	পাওয়ার গ্রাউন্ড
49	এন সি	কোন সংযোগ নেই
50	এন সি	কোন সংযোগ নেই

পণ্যের চিত্র
