| MOQ: | 1 |
| স্ট্যান্ডার্ড প্যাকেজিং: | cardboard |
| প্রসবের সময়ের: | 16 |
| সরবরাহ ক্ষমতা: | 10000pcs |
এই আইটেমটি সম্পর্কে SFTO280PY-7200ACT 2.8 ইঞ্চি ধারণক্ষম টাচস্ক্রিন TFT মডিউল
অপটিক্যাল বন্ডেড ক্যাপাসিটিভ টাচ ২.৮ ইঞ্চি আইপিএস টিএফটি ডিসপ্লে এমন একটি ডিভাইস যা উন্নত ডিসপ্লে এবং টাচ প্রযুক্তি একীভূত করে।নিম্নলিখিত পণ্য TXW280115B0-MT একটি বিস্তারিত ভূমিকা:
পণ্যের তথ্য
- ডিসপ্লে আকারঃ 2.8 ইঞ্চি
- রেজোলিউশনঃ৪৮০*৬৪০পিক্সেল
- ডিসপ্লে প্রযুক্তিঃ আইপিএস (ইন প্লেন স্যুইচিং) প্রযুক্তি, যা একটি বিস্তৃত দেখার কোণ এবং রঙের নির্ভুলতা প্রদান করে
-উজ্জ্বলতাঃ 400 নিট, বিভিন্ন আলোর অবস্থার অধীনে দেখার জন্য উপযুক্ত
- টাচ স্ক্রিন প্রযুক্তিঃ ক্যাপাসিটিভ, উচ্চ সংবেদনশীলতা এবং সুনির্দিষ্ট টাচ কন্ট্রোল প্রদান করে
- ইন্টারফেসঃ TFT ডিসপ্লে সমর্থন SPI (সেরিয়াল পেরিফেরাল ইন্টারফেস) এবং স্পর্শ পর্দা সমর্থন I2C (ইন্টার ইন্টিগ্রেটেড সার্কিট) ইন্টারফেস মাইক্রোকন্ট্রোলার বা অন্যান্য প্রসেসরের সাথে সহজ সংযোগের জন্য
- অপটিক্যাল লিঙ্কিংঃ স্পর্শ পর্দা এবং প্রদর্শন পর্দা লিঙ্ক করতে অপটিক্যাল আঠালো ব্যবহার করে, স্পর্শ নির্ভুলতা এবং প্রদর্শন প্রভাব উন্নত
- মাল্টি টাচঃ সাধারণত মাল্টি টাচ ফাংশন সমর্থন করে, একাধিক আঙ্গুলের একযোগে কাজ করার অনুমতি দেয়
- স্থায়িত্বঃ ক্যাপাসিটিভ টাচ স্ক্রিনগুলি প্রতিরোধমূলক টাচ স্ক্রিনগুলির চেয়ে বেশি টেকসই এবং শারীরিক ক্ষতির জন্য কম সংবেদনশীল
অ্যাপ্লিকেশন দৃশ্যকল্প
- ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেলঃ ইন্ডাস্ট্রিয়াল সরঞ্জাম প্রদর্শন এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়
- মেডিকেল সরঞ্জামঃ মেডিকেল সরঞ্জাম সম্পর্কে গুরুত্বপূর্ণ তথ্য প্রদর্শন করুন
-ভোক্তা ইলেকট্রনিক্স পণ্যঃ যেমন স্মার্ট হোম ডিভাইস, হ্যান্ডহেল্ড গেম কনসোল ইত্যাদি
- গাড়ির ডিসপ্লেতেঃ গাড়ির ড্যাশবোর্ড বা ইনফোটেইনমেন্ট সিস্টেমের জন্য ব্যবহৃত হয়
-ব্যবসায়িক তথ্য ব্যবস্থাঃ যেমন পিওএস মেশিন, সেলফ সার্ভিস টার্মিনাল ইত্যাদি
পণ্যের সুবিধা
-উচ্চ উজ্জ্বলতাঃ 400nits উজ্জ্বলতা বিভিন্ন আলোর অবস্থার অধীনে পরিষ্কার প্রদর্শন নিশ্চিত করে
- উচ্চ বৈসাদৃশ্যঃ আইপিএস প্রযুক্তি আরও ভাল বৈসাদৃশ্য এবং রঙ কর্মক্ষমতা প্রদান করে
- মাল্টি টাচঃ ক্যাপাসিটিভ টাচ স্ক্রিন মাল্টি টাচ সমর্থন করে, একটি মসৃণ ইন্টারেক্টিভ অভিজ্ঞতা প্রদান করে
- অপটিক্যাল বন্ডিং: প্রদর্শন প্রভাব এবং স্পর্শ নির্ভুলতা উন্নত করে।
সংক্ষেপে, অপটিক্যাল বন্ডেড ক্যাপাসিটিভ টাচ ২.৮ ইঞ্চি আইপিএস টিএফটি ডিসপ্লে উচ্চ উজ্জ্বলতা, উচ্চ বৈসাদৃশ্য এবং মাল্টি টাচ বৈশিষ্ট্যগুলিকে একত্রিত করে,এটি বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত এবং চমৎকার ব্যবহারকারীর ইন্টারঅ্যাকশন অভিজ্ঞতা প্রদান করে.
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| স্ক্রিনের আকার | 2.8 ইঞ্চি | ডায়াগোনাল |
| পিক্সেলের সংখ্যা |
480*3RGB ((H) X640 ((V) |
পিক্সেল |
| প্রদর্শন অঞ্চল | 43.20 ((H) x57.60 ((V) | মিমি |
| পিক্সেল পিচ | 0.180 ((H) x0.180 ((V) | মিমি |
| রূপরেখা মাত্রা |
46.৯*৬৬.৫*২35 |
মিমি |
| পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | ― |
| প্রদর্শন মোড | সাধারণত কালো | ― |
| দৃষ্টিভঙ্গি (চোখ) | সব | ― |
| রঙ প্রদর্শন করুন | ২৬২ কে | ― |
| উজ্জ্বলতা ((cd/m2) | 400 | নিট |
|
টাচ ড্রাইভার আইসি |
জিটি৯১১ |
― |
| ইন্টারফেস |
এমআইপিআই |
|
| ব্যাকলাইট | LED সাইড লাইট টাইপ | ― |
| ড্রাইভ আইসি |
ST7701S |
|
| অপারেশন তাপমাত্রা | - ২০ থেকে ৭০ | °C |
| সংরক্ষণ তাপমাত্রা | -৩০ থেকে ৮০ | °C |
| টাচস্ক্রিন | ক্যাপাসিটিভ টাচ স্ক্রিন | |
| টাচস্ক্রিন ইন্টারফেস | আই২সি | |
| টিএফটি+সিটিপি সমন্বয় | অপটিক্যাল বন্ডিং |
রূপরেখা
এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং
| বৈশিষ্ট্য | প্রতীক | মিনিট। | ম্যাক্স. | ইউনিট |
| এলসিএম অপারেটিং তাপমাত্রা | টিওপিআর | -২০ | +৭০ | °C |
| এলসিএম স্টোরেজ তাপমাত্রা | টিএসটিজি | -৩০ | +৮০ | °C |
| টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH) | টিওপিআর | -২০ | +৭০ | °C |
| TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH) | টিএসটিজি | -৩০ | +৮০ | °C |
| আর্দ্রতা | RH | - | 90 | % |
মডিউল ফাংশন বর্ণনা
| পিন নং। | প্রতীক | কার্যকরী |
| 1 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 2 | D0N | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 0 সিগন্যালের নেতিবাচক পোলারিটি |
| 3 | D0P | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 0 সিগন্যালের ইতিবাচক মেরুতা |
| 4 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 5 | D1N | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 1 সিগন্যালের নেতিবাচক মেরুতা |
| 6 | ডি১পি | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 1 সিগন্যালের ইতিবাচক পোলারিটি |
| 7 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 8 | CLKN | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের নেতিবাচক মেরুতা |
| 9 | CLKP | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের ইতিবাচক মেরুতা |
| 10 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 11 | রিসেট | সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন। |
| 12 | টিই | ফ্রেম হেড ইমপ্লান্সের জন্য ছিঁড়ে ফেলার প্রভাব। |
| 13 | এন সি | কোন সংযোগ নেই। |
| 14 | আইওভিসিসি | I/O এর জন্য পাওয়ার সাপ্লাই। |
| 15 | ভিসিআই | এলসিডির পাওয়ার সাপ্লাই। |
| 16 | CTP_VDD | টাচ প্যানেল পাওয়ার সাপ্লাই 2.8 ~ 3.3V |
| 17 | CTP_SDA | টাচ প্যানেল I2C ডেটা |
| 18 | CTP_SCL | টাচ প্যানেল I2C ঘড়ি |
| 19 | CTP_INT | টাচ প্যানেল বিচ্ছিন্ন আউটপুট |
| 20 | CTP_RST | টাচ প্যানেল পুনরায় সেট করুন |
| 21 | LEDK | ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 22 | LEDA | এলইডি ব্যাকলাইটের জন্য পাওয়ার সাপ্লাই। |
অপটিক্যাল স্পেসিফিকেশন

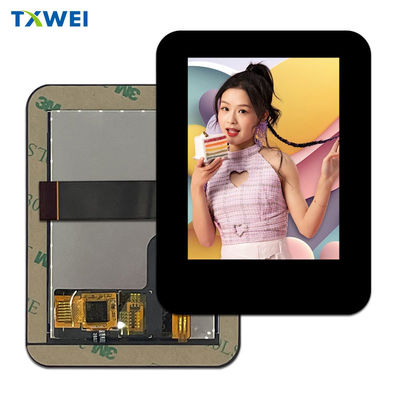

পণ্যের চিত্র
সুবিধা এবং সার্টিফিকেট
ভিডিও
|
|
