কাস্টমাইজড 2.8 "টিএফটি এলসিডি ডিসপ্লে মডিউল এসপিআই / এমসিইউ / আরজিবি বিআইটি ইন্টারফেস এবং 43.2 * 57.6 অ্যাক্টিভ এরিয়া সহ

পণ্য

কাস্টমাইজড 2.8 "টিএফটি এলসিডি ডিসপ্লে মডিউল এসপিআই / এমসিইউ / আরজিবি বিআইটি ইন্টারফেস এবং 43.2 * 57.6 অ্যাক্টিভ এরিয়া সহ

MOQ:	1
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW280091B0

Active area:

43.2*57.6

Mechanical OutlineSize(W*H*T):

50*69.2*2.4mm

Lcm pin n count:

50pin

operating temperature:

-20+70

দেখার দিক:

সব বাজে

LCM interface:

SPI/MCU/RGB BIT Interface

Number of pixels:

240*320

size:

2.8 INCH

বিশেষভাবে তুলে ধরা:

কাস্টমাইজড টিএফটি এলসিডি ডিসপ্লে মডিউল

SPI TFT LCD ডিসপ্লে মডিউল

পণ্যের বর্ণনা

টিএফটি এলসিডি ডিসপ্লে মডিউল 2.8 "ইঞ্চি 240x320 আরজিবি এমসিইউ এসপিআই ইন্টারফেস আরটিপি পণ্যের ভূমিকা সহ

টিএক্সডব্লিউ২৮০০৯১বি০ টিএফটি এলসিডি মনিটরটি একটি ২.৮ ইঞ্চি পোর্ট্রেট মোড টিএফটি এলসিডি যা এসপিআই এমসিইউ, ৮-বিট / ১৬-বিট / ৯-বিট / ১৮-বিট আরজিবি ইন্টারফেসের সমন্বয়ে গঠিত। টিএক্সডব্লিউ২৮০০৯১বি০ টিএফটি এলসিডি ডিসপ্লে 240x320 পিক্সেলের কিউভিজিএ রেজোলিউশন সহ।টিএফটি এলসিডি মডিউলটি একটি ST7789V আইসি দিয়ে সজ্জিতএর এনালগ পাওয়ার সাপ্লাই ভোল্টেজ (ভিসিসি) পরিসীমা ২.৮ ভি থেকে ৩.৩ ভি, যার একটি সাধারণ মান ৩.৩ ভি। এই ২.৮ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে মডিউলে একটি অ্যান্টি গ্লেয়ার প্যানেল রয়েছে,১২ ঘন্টা দেখার দিক এবং ৬ ঘন্টা ধূসর স্কেল বিপরীত.

টিএক্সডব্লিউ২৮০০৯১বি০ টিএফটি মডিউলটি একটি পোর্ট্রেট মোড টিএফটি-এলসিডি যার উজ্জ্বলতা ৪০০ নিট (সাধারণ মান) । এই মডিউলটি টাচ স্ক্রিন ছাড়াই বিকল্পগুলির জন্যও ব্যবহার করা যেতে পারে, যার পার্ট নম্বর টিএক্সডব্লিউ২৮০০৯১বি০।কাজের তাপমাত্রা -20 ডিগ্রি সেলসিয়াস থেকে +70 ডিগ্রি সেলসিয়াস পর্যন্ত; এর সঞ্চয় তাপমাত্রার পরিসীমা -30 °C থেকে +80 °C। এই TFT LCD মডিউল এমবেডেড সিস্টেম, শিল্প সরঞ্জাম,নিরাপত্তা এবং হ্যান্ডহেল্ড ডিভাইসগুলির জন্য উচ্চমানের এবং রঙিন চিত্র প্রদর্শন প্রয়োজন.

পণ্যঃ	2.8 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে
রেজল্যুশন:	২৪০*৩২০
ড্রাইভার আইসিঃ	ST7789V
দেখার দিকঃ	12:00
পিন নম্বরঃ	৫০ পিন
পৃষ্ঠের উজ্জ্বলতাঃ	৪০০ সিডি/মি২
এলইডি লাইফটাইমঃ	30,000 ঘন্টা
টাচ স্ক্রিনঃ	ছাড়াটাচ প্যানেল
কভার গ্লাসের মাত্রাঃ	কাস্টমাইজযোগ্য
ইন্টারফেসঃ	এমসিইউ 8/16/18 বিট আরজিবি 16/18 বিট 3/4 লাইন এসপিআই
সংযোগঃ	সোল্ডারিং
সম্মতিঃ	CE&FCC & RoHS সম্মতি

টিএফটি এলসিডি ডিসপ্লে মডিউল 2.8 "ইঞ্চি 240x320 আরজিবি এমসিইউ এসপিআই ইন্টারফেসপ্রোডাক্ট ডায়াগ্রাম

কাস্টমাইজড 2.8 "টিএফটি এলসিডি ডিসপ্লে মডিউল এসপিআই / এমসিইউ / আরজিবি বিআইটি ইন্টারফেস এবং 43.2 * 57.6 অ্যাক্টিভ এরিয়া সহ 0

কাস্টমাইজড 2.8 "টিএফটি এলসিডি ডিসপ্লে মডিউল এসপিআই / এমসিইউ / আরজিবি বিআইটি ইন্টারফেস এবং 43.2 * 57.6 অ্যাক্টিভ এরিয়া সহ 1

এলসিএমপিনের বর্ণনা

পিন নং।	প্রতীক	কার্যকরী
1	জিএনডি	পাওয়ার গ্রাউন্ড
2	এক্সআর	ডানদিকে টাচ প্যানেল সমন্বয়
3	YD	ডাউন টাচ প্যানেল সমন্বয়
4	এক্সএল	বাম দিকে টাচ প্যানেল সমন্বয়
5	ইউ ইউ	আপ টাচ প্যানেল স্থানাঙ্ক
৬-৭	আইওভিসিসি(1.8V)	I/O ভোল্টেজ (VDDI থেকে DGND): 1.65V ~ 3.3V
৮-৯	ভিডিডি(2.8V)	বিদ্যুৎ সরবরাহ 2.5V ~ 3.3V
10	আইএম২	MCU ইন্টারফেস মোড নির্বাচন করুন
11	আইএম১	MCU ইন্টারফেস মোড নির্বাচন করুন
12	আই এম ও	MCU ইন্টারফেস মোড নির্বাচন করুন
13	রিসেট	সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন।
14	সিএসএক্স	একটি চিপ নির্বাচন সংকেত
15	আরএস/এসসিএল	ডেটা / কমান্ড নির্বাচন পিন.
16	ডব্লিউআর/আরএস	স্ট্রোব সিগন্যাল লিখুন।
17	আর ডি	ডেটা পড়ো, উঠন্ত প্রান্তে।
18	VSYNC	উল্লম্ব সিঙ্ক্রোনাইজেশন, আরজিবি আই/এফ সিগন্যাল।
19	HSYNC	অনুভূমিক সিঙ্ক্রোনাইজেশন, আরজিবি আই/এফ সিগন্যাল।
20	সক্ষম	RGB I/F মোডে ডেটা অ্যাক্টিভ সিগন্যাল।
21	পিসিএলকে	RGB I/F তে পিক্সেল ঘড়ি সংকেত
22	এসডিএ	এসপিআই ইন্টারফেসের ইনপুট পিন।
২৩-৪০	DB0~DB17	আরজিবি ইন্টারফেস বা এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস।
41	এসডিও	এসপিআই ইন্টারফেসের আউটপুট পিন।
42	জিএনডি	পাওয়ার গ্রাউন্ড
43	LEDA	ব্যাকলাইট অ্যানোডের জন্য পাওয়ার সাপ্লাই+
৪৪-৪৯	LEDK1~LEDK6	পাওয়ার সাপ্লাই- ব্যাকলাইট ক্যাথোডের জন্য
50	জিএনডি	পাওয়ার গ্রাউন্ড

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

ব্যাকলাইট সিস্টেমটি 6 টি সাদা এলইডি সহ একটি প্রান্ত আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	V_এফ	2.8	-	3.2	V	-
সামনের দিকে বর্তমান	আমি_এফ	--	120	-	mA	-
আলোকসজ্জা ((এলসিডি সহ)	Lv		টিবিডি	--	সিডি/মি²	-
এলইডি লাইফ টাইম	N/A	----	30,000	--	এইচআর	নোট ১

নোটঃ

LED লাইফটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম_এল= 20mA/LED। LED এর জীবনকাল কমিয়ে আনা যেতে পারে যদি I_এল২৫ এমএ/এলইডি এর চেয়ে বড়।

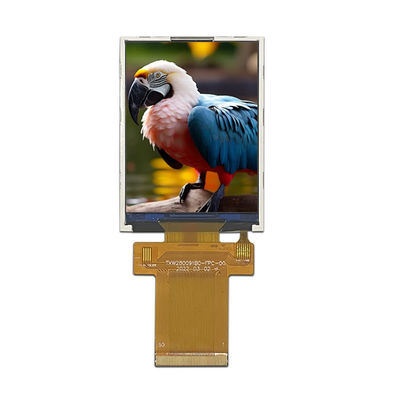

টিএফটি এলসিডি ডিসপ্লে মডিউল 2.8 "ইঞ্চি 240x320 আরজিবি এমসিইউ এসপিআই ইন্টারফেসপিroduct চিত্রসমূহ

কাস্টমাইজড 2.8 "টিএফটি এলসিডি ডিসপ্লে মডিউল এসপিআই / এমসিইউ / আরজিবি বিআইটি ইন্টারফেস এবং 43.2 * 57.6 অ্যাক্টিভ এরিয়া সহ 2

কাস্টমাইজড 2.8 "টিএফটি এলসিডি ডিসপ্লে মডিউল এসপিআই / এমসিইউ / আরজিবি বিআইটি ইন্টারফেস এবং 43.2 * 57.6 অ্যাক্টিভ এরিয়া সহ 3

কারখানার সুবিধা

টিএফটি এলসিডি ডিসপ্লে মডিউল প্রস্তুতকারক - 300 টিরও বেশি টিএফটি স্ট্যান্ডার্ড আইটেম লাইন

তিয়ান জিয়ানওয়ে টেকনোলজি একটি বিশ্বব্যাপী শীর্ষস্থানীয় TFT এলসিডি ডিসপ্লে প্রস্তুতকারক।তিয়ান জিয়ানওয়ে ছোট থেকে মাঝারি আকারের টিএফটি ডিসপ্লে মডিউলগুলির একটি বিস্তৃত পণ্য পরিসীমা সরবরাহ করে যেমন 0.96",1.২৮, ১ ইঞ্চি77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",২৭" ২৮" এবং ৩২" টিএফটি (সক্রিয় এলাকার তির্যক আকার) ইত্যাদিএই ওয়েবসাইটে 200 টিরও বেশি টিএফটি স্ট্যান্ডার্ড মডেল তালিকাভুক্ত রয়েছে; উপরন্তু, গ্রাহকদের প্রয়োজনীয়তা পূরণের জন্য প্রায় প্রতিটি আইটেম স্ট্যান্ডার্ড আইটেম থেকে উদ্ভূত হতে গ্রহণযোগ্য।

তিয়ান জিয়ানওয়ে টিএফটি ডিসপ্লেগুলি শিল্প মান অনুযায়ী যোগ্যতা অর্জন করে যার মধ্যে রয়েছে স্ট্যান্ডার্ড টিএফটি-এলসিডি মডিউল, আইপিএস টিএফটি, উচ্চ উজ্জ্বলতা টিএফটি এলসিডি (সূর্যের আলোতে পাঠযোগ্য ডিসপ্লে), নিয়ামক বোর্ড সহ টিএফটি প্যানেল,বার টাইপ টিএফটি, ওয়াইড তাপমাত্রা টিএফটি এলসিডি। এই ডিসপ্লেগুলির মধ্যে ল্যান্ডস্কেপ বা প্রতিকৃতি মোড অন্তর্ভুক্ত রয়েছে।তিয়ান জিয়ানওয়ে টিএফটি এলসিডি ডিসপ্লে বিভিন্ন রেজোলিউশনে পাওয়া যায় এবং টচ স্ক্রিনটি প্রতিরোধমূলক এবং প্রজেক্ট ক্যাপাসিটিভ (পিসিএপি টাচ স্ক্রিন) প্রযুক্তিতে optionচ্ছিকআমাদের অনেক টিএফটি ডিসপ্লে মডিউলের মধ্যে এমসিইউ, আরজিবি, টিটিএল, এলভিডিএস এবং এমআইপিআই ডিএসআই সহ একাধিক ইন্টারফেস রয়েছে।তিয়ান জিয়ানওয়ে টিএফটি মডিউল শিল্প নিয়ন্ত্রণ সহ বেশ কয়েকটি অ্যাপ্লিকেশনের জন্য নিখুঁত, কফি মেশিন, চিকিৎসা সরঞ্জাম, পিওএস সিস্টেম, অটোমেশন, জিপিএস নেভিগেটর, সাদা পণ্য, শক্তি নিয়ন্ত্রণ, টেলিযোগাযোগ, চিকিৎসা সরঞ্জাম ইত্যাদি।

সার্চ কীওয়ার্ড: টিএফটি ২.৮, ২.৮ টিএফটি এলসিডি, ২.৮ টিএফটি এলসিডি, ২.৮ ইঞ্চি টিএফটি এলসিডি, টিএফটি এলসিডি ২।8২.৮ ইঞ্চি টিএফটি ডিসপ্লে, ২.৮ ইঞ্চি টিএফটি ডিসপ্লে, ২.৮ ইঞ্চি টিএফটি ডিসপ্লে, ২.৮ ইঞ্চি টিএফটি ডিসপ্লে, ২.৮ ইঞ্চি টিএফটি ডিসপ্লে, ২.৮ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে, ২.৮ ইঞ্চি টিএফটি স্ক্রিন, ২.৮ ইঞ্চি টিএফটি স্ক্রিন, ২.৮ ইঞ্চি টিএফটি স্ক্রিন, ২.৮ ইঞ্চি টিএফটি স্ক্রিন, ২.৮ ইঞ্চি টিএফটি স্ক্রিন,২.৮ ইঞ্চি টিএফটি এলসিডি স্ক্রিন
