এসপিআই / এমসিইউ / আরজিবি ইন্টারফেস 2.8 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 240x320 রেজোলিউশন এবং ST7789V এলসিএম ড্রাইভার আইসি সহ

পণ্য

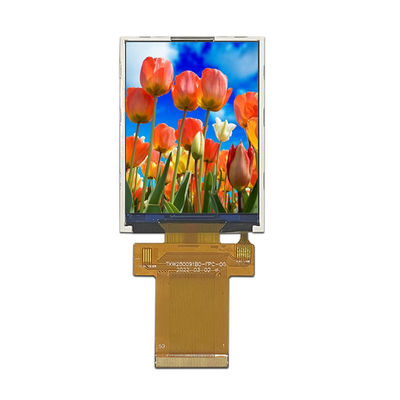

এসপিআই / এমসিইউ / আরজিবি ইন্টারফেস 2.8 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 240x320 রেজোলিউশন এবং ST7789V এলসিএম ড্রাইভার আইসি সহ

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

ব্যাকলাইগ ভোল্টেজ:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

বিশেষভাবে তুলে ধরা:

ST7789V টিএফটি এলসিডি ডিসপ্লে স্ক্রিন

240x320 টিএফটি এলসিডি ডিসপ্লে স্ক্রিন

2.8 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন

পণ্যের বর্ণনা

2.8 ইঞ্চি TFT LCD 240x320এসপিআই/এমসিইউ/আরজিবিইন্টারফেস এবং ST7789V IC TFT LCD Display Screen

TXW280091B0 একটি 2.8 ইঞ্চি পূর্ণ TFT-LCD ডিসপ্লে যা 240x320 (240 অনুভূমিক পিক্সেল দ্বারা 320 উল্লম্ব পিক্সেল অ্যারে) এর রেজোলিউশন সহ। এই মডেলটি SPI / MCU / RGB ইন্টারফেস সমর্থন করে;LCD প্যানেল চালানোর জন্য পাওয়ার সাপ্লাই ভোল্টেজ (VCC) 2.৮ ভোল্ট থেকে ৩.৩ ভোল্ট।

TXW280091B0 হল TN টাইপ TFT, যার দেখার কোণ 12:00 এবং উজ্জ্বলতা 400cd/m2 (সাধারণ মান) । এটি -20 °C থেকে +70 °C পর্যন্ত তাপমাত্রায় কাজ করতে পারে;এর স্টোরেজ তাপমাত্রা -30 °C থেকে +80 °C.

পণ্যের দ্রুত বিবরণঃ

1এলসিডি আকারঃ ২.৮ টিএফটি

2. রেজল্যুশনঃ 240x320

3দেখার কোণ: ১২টা

4. রূপরেখা মাত্রাঃ৫০*৬৯.২*২।4মিমি

5ড্রাইভার আইসিঃ ST7789V

6ইন্টারফেস টাইপঃএসপিআই/এমসিইউ/আরজিবি

7. টাচ প্যানেলঃ টাচ প্যানেল ছাড়া ((কাস্টমাইজযোগ্য)

8. তাপমাত্রাঃ উপরের -20°C থেকে +70°C; Tst -30°C থেকে +80°C

পণ্যঃ	2.8 ইঞ্চি টিএফটি	টাচ স্ক্রিনঃ	TP ছাড়া ((কাস্টমাইজযোগ্য)
রেজল্যুশন:	240x320	দেখার দিকঃ	১২টা
ইন্টারফেসঃ	এসপিআই/এমসিইউ/আরজিবি	পিন নম্বরঃ	৫০ পিন
সংযোগঃ	প্লাগিং (নির্ধারিত)	পৃষ্ঠের উজ্জ্বলতাঃ	৪০০ সিডি/মি২
অপারেটিং টেম্পঃ	-20°C থেকে +70°C	সম্মতিঃ	সিই & এফসিসি & রোএইচএস সম্মত

গ্রাহক সেবা

1আমাদের গ্রাহকের সাথে আনুষ্ঠানিক চুক্তি স্বাক্ষরের আগে আমরা বিশ্লেষণ করতে এবং গ্রাহকের প্রকল্পের তথ্যের ভিত্তিতে পেশাদার সমাধান সরবরাহ করতে এবং সর্বোত্তম সমাধান বের করতে সহায়তা করব।

2. আমাদের পণ্য বা মূল্য সম্পর্কিত আপনার তদন্ত 24 ঘন্টার মধ্যে উত্তর দেওয়া হবে.

3আমাদের গ্রাহকদের উৎপাদন প্রক্রিয়া সম্পর্কে অবগত রাখুন এবং প্রয়োজন হলে কারখানায় গুণমান পরীক্ষা করার ব্যবস্থা করুন।

4. ডেলিভারি পরে আমাদের এলসিডি ডিসপ্লে জন্য এক বছরের ওয়ারেন্টি. সমস্ত ত্রুটি ওয়ারেন্টি সময়ের মধ্যে ফেরত এবং প্রতিস্থাপিত করা যেতে পারে.

5. ক্রেতা প্রসবের আগে বিনামূল্যে প্রশিক্ষণের জন্য আমাদের কারখানায় প্রযুক্তিবিদ পাঠাতে পারেন.

6. আমরা গ্রাহকদের জন্য মূল্য তৈরিতে মনোনিবেশ করছি। প্রয়োজনীয় প্রযুক্তিগত বা বাণিজ্যিক সহায়তার জন্য, আমরা কন-কল মিটিং, অনলাইন প্রযুক্তিগত পরিষেবা, বা সাইটে স্থানীয় সাহায্যের ব্যবস্থা করব,ইত্যাদি গ্রাহকের বিভিন্ন চাহিদা পূরণ করতে.

2.8 ইঞ্চি টাচ এলসিডি মডিউল

এসপিআই / এমসিইউ / আরজিবি ইন্টারফেস 2.8 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 240x320 রেজোলিউশন এবং ST7789V এলসিএম ড্রাইভার আইসি সহ 0

এসপিআই / এমসিইউ / আরজিবি ইন্টারফেস 2.8 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে স্ক্রিন 240x320 রেজোলিউশন এবং ST7789V এলসিএম ড্রাইভার আইসি সহ 1

এলসিএমপিনের বর্ণনা

পিন নং।	প্রতীক	কার্যকরী
1	জিএনডি	পাওয়ার গ্রাউন্ড
2	এক্সআর	ডানদিকে টাচ প্যানেল সমন্বয়
3	YD	ডাউন টাচ প্যানেল সমন্বয়
4	এক্সএল	বাম দিকে টাচ প্যানেল সমন্বয়
5	ইউ ইউ	আপ টাচ প্যানেল স্থানাঙ্ক
৬-৭	আইওভিসিসি(1.8V)	I/O ভোল্টেজ (VDDI থেকে DGND): 1.65V ~ 3.3V
৮-৯	ভিডিডি(2.8V)	বিদ্যুৎ সরবরাহ 2.5V ~ 3.3V
10	আইএম২	MCU ইন্টারফেস মোড নির্বাচন করুন
11	আইএম১	MCU ইন্টারফেস মোড নির্বাচন করুন
12	আই এম ও	MCU ইন্টারফেস মোড নির্বাচন করুন
13	রিসেট	সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন।
14	সিএসএক্স	একটি চিপ নির্বাচন সংকেত
15	আরএস/এসসিএল	ডেটা / কমান্ড নির্বাচন পিন.
16	ডব্লিউআর/আরএস	স্ট্রোব সিগন্যাল লিখুন।
17	আর ডি	ডেটা পড়ো, উঠন্ত প্রান্তে।
18	VSYNC	উল্লম্ব সিঙ্ক্রোনাইজেশন, আরজিবি আই/এফ সিগন্যাল।
19	HSYNC	অনুভূমিক সিঙ্ক্রোনাইজেশন, আরজিবি আই/এফ সিগন্যাল।
20	সক্ষম	RGB I/F মোডে ডেটা অ্যাক্টিভ সিগন্যাল।
21	পিসিএলকে	RGB I/F তে পিক্সেল ঘড়ির সংকেত।
22	এসডিএ	এসপিআই ইন্টারফেসের ইনপুট পিন।
২৩-৪০	DB0~DB17	আরজিবি ইন্টারফেস বা এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস।
41	এসডিও	এসপিআই ইন্টারফেসের আউটপুট পিন।
42	জিএনডি	পাওয়ার গ্রাউন্ড
43	LEDA	ব্যাকলাইট অ্যানোডের জন্য পাওয়ার সাপ্লাই+
৪৪-৪৯	LEDK1~LEDK6	পাওয়ার সাপ্লাই- ব্যাকলাইট ক্যাথোডের জন্য
50	জিএনডি	পাওয়ার গ্রাউন্ড

2.8" ইঞ্চি টাচ এলসিডি মডিউল আসল পণ্যের ছবি
