| MOQ: | 1 |
| স্ট্যান্ডার্ড প্যাকেজিং: | cardboard |
| প্রসবের সময়ের: | 16 |
| সরবরাহ ক্ষমতা: | 10000pcs |

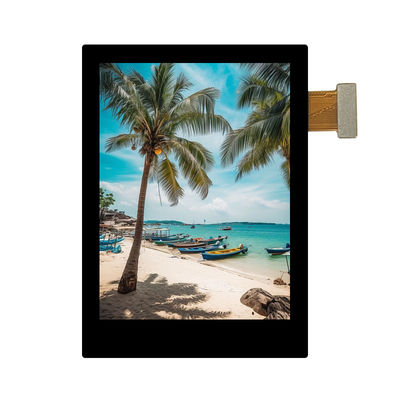

টাচ স্ক্রিন পিসিএপি টিএফটি ডিসপ্লে 2.8 " 480 * 640 আরজিবি ২৪ বিট ইন্টারফেস ৪৪ পিন
| পণ্যঃ | 2.8 ইঞ্চি আইপিএস টিএফটি টাচ স্ক্রিন | রেজল্যুশন: | ৪৮০*৬৪০ পিক্সেল |
|---|---|---|---|
| দেখার দিকঃ | আইপিএস সমস্ত দেখার কোণ | টাচ স্ক্রিনঃ | পিসিএপি টাচ স্ক্রিন সহ |
| ইন্টারফেসঃ | আরজিবি ২৪ বিট | পিন নম্বরঃ | ৪৪ পিন |
| সংযোগঃ | প্লাগিং | পৃষ্ঠের উজ্জ্বলতাঃ | ৪০০ সিডি/মি২ |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C | সম্মতিঃ | CE&FCC & RoHS সম্মতি |
2.8 ইঞ্চি আইপিএস টিএফটি পিসিএপি টাচ স্ক্রিন৪৮০*৬৪০রেজোলিউশন প্রোডাক্ট অঙ্কন
এলসিএমপিনের বর্ণনা
| পিন নং। | প্রতীক | কার্যকরী |
| 1 | LEDK | পাওয়ার সাপ্লাই- ব্যাকলাইট ক্যাথোডের জন্য |
| 2 | LEDA | ব্যাকলাইট অ্যানোডের জন্য পাওয়ার সাপ্লাই+ |
| 3 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 4 | আইওভিসিসি | I/O এর জন্য পাওয়ার সাপ্লাই। |
| 5 | Vসিসি | এলসিডির পাওয়ার সাপ্লাই। |
| 6 | এসডিআই | সিরিয়াল ডেটা ইনপুট পিন। |
| 7 | পিসিএলকে | RGB I/F তে পিক্সেল ঘড়ির সংকেত। |
| 8 | এসসিএল | এই পিন সিরিয়াল ইন্টারফেস ঘড়ি ব্যবহার করা হয় |
| 9 | DE | RGB I/F মোডে ডেটা অ্যাক্টিভ সিগন্যাল। |
| 10 | রিসেট | সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন। |
| 11 | HSYNC | অনুভূমিক সিঙ্ক্রোনাইজেশন, আরজিবি আই/এফ সিগন্যাল। |
| 12 | সি এস | একটি চিপ নির্বাচন সংকেত |
| 13 | VSYNC | উল্লম্ব সিঙ্ক্রোনাইজেশন, আরজিবি আই/এফ সিগন্যাল। |
| ১৪-২১ | B0-B7 | আরজিবি ইন্টারফেস ডেটা বাস। |
| ২২-২৯ | জি০-জি৭ | আরজিবি ইন্টারফেস ডেটা বাস। |
| ৩০-৩৭ | R0-R7 | আরজিবি ইন্টারফেস ডেটা বাস। |
| 38 | CTP_Vসিআই | টাচ প্যানেল পাওয়ার সাপ্লাই 2.8 ~ 3.3V |
| 39 | CTP_IOVসিসি | I/O এর জন্য টাচ পাওয়ার সাপ্লাই |
| 40 | CTP_SDA | টাচ প্যানেল I2C ডেটা |
| 41 | CTP_SCL | টাচ প্যানেল I2C ঘড়ি |
| 42 | CTP_INT | টাচ প্যানেল বিচ্ছিন্ন আউটপুট |
| 43 | CTP_RST | টাচ প্যানেল পুনরায় সেট করুন |
| 44 | জিএনডি | পাওয়ার গ্রাউন্ড |
বাস্তব পণ্য প্রদর্শন
