2.8 ইঞ্চি 240x320 QVGA টিএফটি এলসিডি মডিউল এমসিইউ 8/16 ইন্টারফেস ক্যাপাসিটিভ টাচ প্যানেল

পণ্য

2.8 ইঞ্চি 240x320 QVGA টিএফটি এলসিডি মডিউল এমসিইউ 8/16 ইন্টারফেস ক্যাপাসিটিভ টাচ প্যানেল

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW280085C0-CTP

LCM Driver IC:

ST7789V

Lumens degrees:

300cd/m²

Pixel Pitch (W*H):

0.18*0.180

size:

2.8 Inch

Drive element:

TFT Active Matrix

Backlight current:

storage temperature:

-30+80℃

বিশেষভাবে তুলে ধরা:

240x320 টিএফটি এলসিডি মডিউল

2.8 ইঞ্চি টিএফটি এলসিডি মডিউল

পণ্যের বর্ণনা

এই আইটেম সম্পর্কেTXW280085C0-CTP2.8 ইঞ্চি ক্যাপাসিটিভ টাচস্ক্রিন টিএফটি মডিউল

অপটিক্যাল বন্ডেড ক্যাপাসিটিভ টাচ ২.৮ ইঞ্চি আইপিএস টিএফটি ডিসপ্লে এমন একটি ডিভাইস যা উন্নত প্রদর্শন এবং টাচ প্রযুক্তি একীভূত করে। নিম্নলিখিতটি পণ্যটির বিশদ ভূমিকাTXW280085C0-CTP:

পণ্যের তথ্য

- ডিসপ্লে আকারঃ 2.8 ইঞ্চি
- রেজোলিউশনঃ 240x320 পিক্সেল
- ডিসপ্লে প্রযুক্তিঃ আইপিএস (ইন প্লেন স্যুইচিং) প্রযুক্তি, যা একটি বিস্তৃত দেখার কোণ এবং রঙের নির্ভুলতা প্রদান করে
-উজ্জ্বলতাঃ 300 নিট, বিভিন্ন আলোর অবস্থার অধীনে দেখার জন্য উপযুক্ত
- টাচ স্ক্রিন প্রযুক্তিঃ ক্যাপাসিটিভ, উচ্চ সংবেদনশীলতা এবং সুনির্দিষ্ট টাচ কন্ট্রোল প্রদান করে
- ইন্টারফেসঃ TFT ডিসপ্লে সমর্থন SPI (সেরিয়াল পেরিফেরাল ইন্টারফেস) এবং স্পর্শ পর্দা সমর্থন I2C (ইন্টার ইন্টিগ্রেটেড সার্কিট) ইন্টারফেস মাইক্রোকন্ট্রোলার বা অন্যান্য প্রসেসরের সাথে সহজ সংযোগের জন্য
- অপটিক্যাল লিঙ্কিংঃ স্পর্শ পর্দা এবং প্রদর্শন পর্দা লিঙ্ক করতে অপটিক্যাল আঠালো ব্যবহার করে, স্পর্শ নির্ভুলতা এবং প্রদর্শন প্রভাব উন্নত
- মাল্টি টাচঃ সাধারণত মাল্টি টাচ ফাংশন সমর্থন করে, একাধিক আঙ্গুলের একযোগে কাজ করার অনুমতি দেয়
- স্থায়িত্বঃ ক্যাপাসিটিভ টাচ স্ক্রিনগুলি প্রতিরোধমূলক টাচ স্ক্রিনগুলির চেয়ে বেশি টেকসই এবং শারীরিক ক্ষতির জন্য কম সংবেদনশীল

অ্যাপ্লিকেশন দৃশ্যকল্প

- ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেলঃ ইন্ডাস্ট্রিয়াল সরঞ্জাম প্রদর্শন এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়
- মেডিকেল সরঞ্জামঃ মেডিকেল সরঞ্জাম সম্পর্কে গুরুত্বপূর্ণ তথ্য প্রদর্শন করুন
-ভোক্তা ইলেকট্রনিক্স পণ্যঃ যেমন স্মার্ট হোম ডিভাইস, হ্যান্ডহেল্ড গেম কনসোল ইত্যাদি
- গাড়ির ডিসপ্লেতেঃ গাড়ির ড্যাশবোর্ড বা ইনফোটেইনমেন্ট সিস্টেমের জন্য ব্যবহৃত হয়
-ব্যবসায়িক তথ্য ব্যবস্থাঃ যেমন পিওএস মেশিন, সেলফ সার্ভিস টার্মিনাল ইত্যাদি

পণ্যের সুবিধা

-উচ্চ উজ্জ্বলতাঃ 300nits উজ্জ্বলতা বিভিন্ন আলোর অবস্থার অধীনে পরিষ্কার প্রদর্শন নিশ্চিত করে
- উচ্চ বৈসাদৃশ্যঃ আইপিএস প্রযুক্তি আরও ভাল বৈসাদৃশ্য এবং রঙ কর্মক্ষমতা প্রদান করে
- মাল্টি টাচঃ ক্যাপাসিটিভ টাচ স্ক্রিন মাল্টি টাচ সমর্থন করে, একটি মসৃণ ইন্টারেক্টিভ অভিজ্ঞতা প্রদান করে
- অপটিক্যাল বন্ডিং: প্রদর্শন প্রভাব এবং স্পর্শ নির্ভুলতা উন্নত করে।

সংক্ষেপে, অপটিক্যাল বন্ডেড ক্যাপাসিটিভ টাচ ২.৮ ইঞ্চি আইপিএস টিএফটি ডিসপ্লে উচ্চ উজ্জ্বলতা, উচ্চ বৈসাদৃশ্য এবং মাল্টি টাচ বৈশিষ্ট্যগুলিকে একত্রিত করে,এটি বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত এবং চমৎকার ব্যবহারকারীর ইন্টারঅ্যাকশন অভিজ্ঞতা প্রদান করে.

বৈশিষ্ট্য

পয়েন্ট	স্পেসিফিকেশন	ইউনিট
স্ক্রিনের আকার	2.8 ইঞ্চি	ডায়াগোনাল
পিক্সেলের সংখ্যা	240RGB ((H) x320 ((V)	পিক্সেল
প্রদর্শন অঞ্চল	43.20 ((H) x57.60 ((V)	মিমি
পিক্সেল পিচ	0.180 ((H) x0.180 ((V)	মিমি
রূপরেখা মাত্রা	৫৪ গুণ ৭৪.৯ গুণ ৩।55	মিমি
পিক্সেল বিন্যাস	আরজিবি উল্লম্ব স্ট্রিপ	―
প্রদর্শন মোড	সাধারণত কালো	―
দৃষ্টিভঙ্গি (চোখ)	সব	―
রঙ প্রদর্শন করুন	২৬২ কে	―
উজ্জ্বলতা ((cd/m2)	300	নিট
কন্ট্রাস্ট অনুপাত	1200:1	―
ইন্টারফেস	এমসিইউ 8/16 বিআইটি
ব্যাকলাইট	LED সাইড লাইট টাইপ	―
ড্রাইভ আইসি	ST7789V
অপারেশন তাপমাত্রা	- ২০ থেকে ৭০	°C
সংরক্ষণ তাপমাত্রা	-৩০ থেকে ৮০	°C
টাচস্ক্রিন	ক্যাপাসিটিভ টাচ স্ক্রিন
টাচস্ক্রিন ইন্টারফেস	আই২সি
টিএফটি+সিটিপি সমন্বয়	অপটিক্যাল বন্ডিং

রূপরেখা

এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	টি_{ওপিআর}	-১০	+৬০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টি_{এসটিজি}	-২০	+৭০	°C
টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টি_{ওপিআর}	-১০	+৬০	°C
TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টি_{এসটিজি}	-২০	+৭০	°C
আর্দ্রতা	RH	-	90	%

এলসিএমপিনের বর্ণনা

পিন নং।	প্রতীক	কার্যকরী
1	ভিডিডি	পিওভার সরবরাহ 2.5V ~ 3.3V
2	আইওভিসিসি	I/O এর জন্য পাওয়ার সাপ্লাই।
3	রিসেট	সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন।
4	সি এস	চিপ নির্বাচন সংকেত ইনপুট পাই
5	এস এস	ডেটা / কমান্ড নির্বাচন পিন.
6	ডব্লিউআর	স্ট্রোব সিগন্যাল লিখুন।
7	আর ডি	স্ট্রোব সিগন্যাল পড়ুন।
8	জিএনডি	মাটি।
9	আই এম0
10	এন সি	এন সি
১১-২৬	DB0-DB15	এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস।
২৭-২৮	এন সি	এন সি
29	LEDK	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
৩০-৩৩	LEDA	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
34	জিএনডি	মাটি।
35	এক্সএল	বাম দিকে টাচ প্যানেল সমন্বয়
36	এক্সআর	ডানদিকে টাচ প্যানেল সমন্বয়
37	ইউ ইউ	আপ টাচ প্যানেল স্থানাঙ্ক
38	YD	ডাউন টাচ প্যানেল সমন্বয়
39	এন সি	এন সি

Rনির্ভরযোগ্যতা পরীক্ষা আইটেম

না, না।	পরীক্ষার আইটেম	পরীক্ষার অবস্থা	নোট
1	উচ্চ তাপমাত্রায় সঞ্চয়	+70°C / 96H	1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
2	নিম্ন তাপমাত্রা সঞ্চয়	-২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা
3	হাই টেম্প। অপারেটিং	+60°C / 96H
4	কম তাপমাত্রা	-10°C / 96H
5	উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ	50°C x 90%RH /96H
6	তাপ ও ঠান্ডা শক	স্ট্যাটিক অবস্থা, -১০°C (৩০ মিনিট) ~৬০°C (৩০ মিনিট),১০টি চক্র

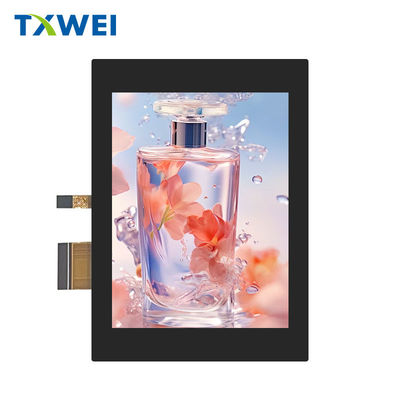

পণ্যের চিত্র
