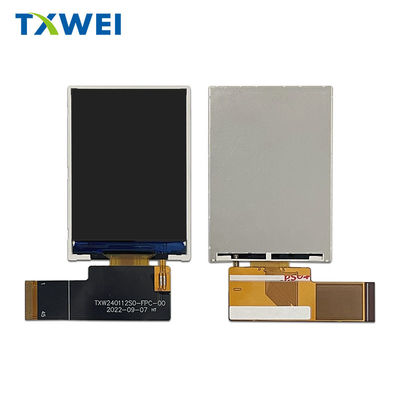

চীন কারখানা 2.4 ইঞ্চি QVGA এলসিডি টিএফটি ডিসপ্লে 240x320 স্ক্রিন
2.4 ইঞ্চি QVGA ST7789T3-G4TFT LCD
তিয়ান সিয়ানওয়ে TXW240112S1এটি একটি 2.4 ′′ টিএন টাইপ টিএফটি এলসিডি ডিসপ্লে যা 240x320 পিক্সেলের QVGA রেজোলিউশন সহ। এটি একই ধরণের মধ্যে একটি খুব ব্যয়বহুল এলসিডি মডিউল।
| পণ্যঃ | 2.4 ইঞ্চি টিএফটি স্ক্রিন | রেজল্যুশন: | 240x320 |
|---|---|---|---|
| টাচ স্ক্রিনঃ | টাচ স্ক্রিন ছাড়াই (ঐচ্ছিক) | কভার গ্লাসের মাত্রাঃ | ব্যক্তিগতকৃত করা |
| দেখার দিকঃ | 12:00 | ড্রাইভার আইসিঃ |
ST7789T3-G4 |
| ইন্টারফেসঃ |
এসপিআই/আরজিবি/এমসিইউ ইন্টারফেস |
সংযোগঃ | প্লাগিং (নির্ধারিত) |
| পিন নম্বরঃ | ৪৫ পিন | পৃষ্ঠের উজ্জ্বলতাঃ | ১৫০০ সিডি/এম২ ((নিট) |
| এলইডি লাইফটাইমঃ | 30,000 ঘন্টা | সম্মতিঃ | CE&FCC & RoHS সম্মতি |
2.4 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে
মডিউল ফাংশন বর্ণনা
| পিন নং। | প্রতীক | কার্যকরী |
| 1 | এক্সআর (এনসি) | এন সি |
| 2 | YD ((NC) | এন সি |
| 3 | এক্সএল ((এনসি) | এন সি |
| 4 | YU(NC) | এন সি |
| ৫-৬ | জিএনডি | পাওয়ার গ্রাউন্ড |
| ৭-৮ | ভিসিআই | পাওয়ার সাপ্লাই 2.8V |
| 9 | আইওভিসিসি | পাওয়ার সাপ্লাই 1.65 ~ 3.3V |
| 10 | এসডিও | সিরিয়াল ডেটা আউটপুট পিন। |
| ১১-২৮ | DB17~DB0 | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস। |
| 29 | DIN ((SDA) | সিরিয়াল ডেটা ইনপুট/আউটপুট পিন। |
| 30 | পিসিএলকে | আরজিবি ইন্টারফেস অপারেশনের জন্য ডট ক্লক সিগন্যাল। |
| 31 | DE | আরজিবি ইন্টারফেস অপারেশনের জন্য ডেটা সক্ষম সংকেত। |
| 32 | এইচ এস | আরজিবি ইন্টারফেস অপারেশনের জন্য লাইন সিঙ্ক্রোন সিগন্যাল। |
| 33 | VS | আরজিবি ইন্টারফেসের জন্য ফ্রেম সিঙ্ক্রোন সিগন্যাল। |
| 34 | আর ডি | স্ট্রোব সিগন্যাল পড়ুন। |
| 35 | WR ((SPI-RS) | স্ট্রোব সিগন্যাল লিখুন। |
| 36 | এস এস | রেজিস্টার নির্বাচন সংকেত. |
| 37 | সি এস |
চিপ নির্বাচন সংকেত পিন. |
| 38 | রিসেট | সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন। |
| ৩৯ থেকে ৪১ | IM0~IM2 | ইন্টারফেস মোড নির্বাচন করুন |
| 42 | এন সি | এন সি |
| 43 |
LEDA |
ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 44 | এন সি | এন সি |
| 45 | LEDK | ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
ব্যাকলাইট ইউনিট বৈশিষ্ট্য
ব্যাকলাইট সিস্টেমটি 6 টি সাদা এলইডি সহ একটি প্রান্ত আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।
| বৈশিষ্ট্য | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট |
| সামনের ভোল্টেজ | Vএফ | 16.8 | -- | 19.2 | V | - |
| সামনের দিকে বর্তমান | আমিএফ | -- | 20 | - | mA | - |
| আলোকসজ্জা ((এলসিডি সহ) | Lv | 1500 | -- | সিডি/মি2 | - | |
| এলইডি লাইফ টাইম | N/A | ---- | 30,000 | -- | এইচআর | নোট ১ |
নোটঃ
2.4 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে অঙ্কন বাস্তব পণ্য প্রদর্শন
কারখানার সুবিধা এবং শংসাপত্র
