1.8 ইঞ্চি টিএফটি এলসিডি QVGA১২৮*১৬০ ST7735Sএমসিইউ ইন্টারফেস সহ আইসি টিএফটি এলসিডি ডিসপ্লে মডিউল
তিয়ানসিয়ানওয়ে টিএক্সডাব্লু 180025 এস0 একটি 1.8 ইঞ্চি টিএন টাইপ টিএফটি এলসিডি ডিসপ্লে যা QVGA 128 * 160 পিক্সেলের রেজোলিউশন সহ। অনুরূপ পণ্যগুলির মধ্যে এটি একটি খুব সাশ্রয়ী মূল্যের এলসিডি মডিউল।
পণ্যের দ্রুত বিবরণঃ
1. এলসিডি আকারঃ 1.8 ′′ ইঞ্চি টিএফটি
2. রেজোলিউশনঃ১২৮*১৬০QVGA
3দেখার কোণঃ ১২ঃ00
4. রূপরেখা মাত্রাঃ৩৪*৪৩.৭*২।43মিমি
5এলসিডি ড্রাইভার আইসিঃST7735S
6এলসিডি ইন্টারফেসের ধরনঃএমসিইউ ৮/১৬ বিট ইন্টারফেস
7. তাপমাত্রাঃ উপরের -20°C থেকে +70°C; Tst -30°C থেকে +80°C
8টাচ প্যানেলঃ টাচ স্ক্রিন ছাড়া (কাস্টমাইজযোগ্য)
| পণ্যঃ | 1.8 ইঞ্চি টিএফটি এলসিডি | টাচ স্ক্রিনঃ | টাচ স্ক্রিন ছাড়াই (কাস্টমাইজযোগ্য) |
|---|---|---|---|
| রেজল্যুশন: |
১২৮*১৬০ ডট |
কভার গ্লাসের মাত্রাঃ | ছাড়া (কাস্টমাইজযোগ্য) |
| দেখার দিকঃ | 12:00 | ইন্টারফেসঃ |
এমসিইউ ৮/১৬ বিট ইন্টারফেস |
| পিন নম্বরঃ | ৩১ পিন | সংযোগঃ | প্লাগিং (নির্ধারিত) |
| পৃষ্ঠের উজ্জ্বলতাঃ | ২৮০ সিডি/এম২ ((নিট) | এলইডি লাইফটাইমঃ | 30,000 ঘন্টা |
| ড্রাইভার আইসিঃ |
ST7735S |
সম্মতিঃ | CE&FCC & RoHS সম্মতি |

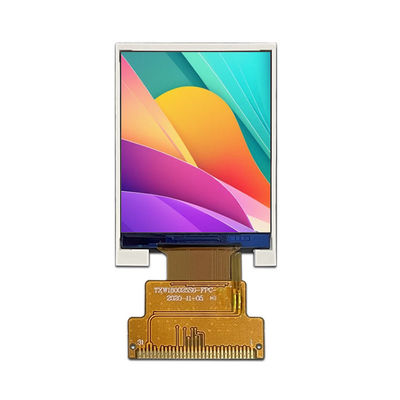

1.8 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে আসল পণ্য চিত্র
এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং
| বৈশিষ্ট্য | প্রতীক | মিনিট। | ম্যাক্স. | ইউনিট |
| এলসিএম অপারেটিং তাপমাত্রা | টিওপিআর | -১০ | +৬০ | °C |
| এলসিএম স্টোরেজ তাপমাত্রা | টিএসটিজি | -২০ | +৭০ | °C |
| আর্দ্রতা | RH | - | 90 | % |
টিএফটি ডিসিসিবৈশিষ্ট্য
| বৈশিষ্ট্য | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
| I/O এর জন্য সরবরাহ ভোল্টেজ | VDDIO | -- | -- | -- | V |
| সরবরাহ ভোল্টেজ (DC/DC) | ভিডিডি | 2.7 | 2.8 | 3.3 | V |
| সরবরাহ ভোল্টেজ (DC/DC) | এভিডিডি | V | |||
| সরবরাহ ভোল্টেজ (DC/DC) | AVEE | V |
এলসিএমপিনের বর্ণনা
| পিন নং। | প্রতীক | এলসিএমকার্যকরী |
| 1 | LEDK | ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 2 | LEDA | ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 3 | জিএনডি | গাউন্ড |
| 4 | ভিডিডি | পিন পাওয়ার সাপ্লাই ((২.৮-৩.৩ ভোল্ট) |
| 5 | এও | রেজিস্টার নির্বাচন সংকেত. |
| 6 | সি এস | চিপ নির্বাচন সংকেত ইনপুট পিন |
| 7 | রিসেট | সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন। |
| 8 | এসডিএ | ইনপুট/আউটপুট সিগন্যাল পিন |
| 9 | এসসিএল | সিঙ্ক্রোনিক ঘড়ির সিগন্যাল পিন |
| 10 | জিএনডি | গাউন্ড |
Rনির্ভরযোগ্যতা পরীক্ষা আইটেম
| না, না। | পরীক্ষার আইটেম | পরীক্ষার অবস্থা | নোট |
| 1 | উচ্চ তাপমাত্রায় সঞ্চয় | +70°C / 96H |
1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
|
| 2 | নিম্ন তাপমাত্রা সঞ্চয় | -২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা | |
| 3 | হাই টেম্প। অপারেটিং | +60°C / 96H | |
| 4 | কম তাপমাত্রা | -10°C / 96H | |
| 5 | উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ | 50°C x 90%RH /96H | |
| 6 | তাপ ও ঠান্ডা শক | স্ট্যাটিক অবস্থা, -20°C ((30 মিনিট) ~60°C (30 মিনিট),50টি চক্র |
কারখানার সুবিধা এবং শংসাপত্র
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) টাচ স্ক্রিন
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) টাচ প্রযুক্তি দ্রুত এবং সংবেদনশীল প্রতিক্রিয়া এবং পেশাদার-গ্রেড নির্ভরযোগ্যতার সাথে মিলিত।
প্রযুক্তি প্রজেক্ট ক্যাপাসিটিভ টাচ স্ক্রিন কঠোর শিল্প, চিকিৎসা, এবং স্বয়ংচালিত অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। আমরা তরল স্ফটিক প্রদর্শন (LCDs) সঙ্গে PCAP টাচ স্ক্রিন একত্রিত করতে পারেন,যা একটি ইন্টিগ্রেটেড এমবেডেড সলিউশন যা সরবরাহ চেইন এবং সমাবেশকে সহজ করতে সহায়তা করে.
কেন আমাদের বেছে নিন
1আমরা এলসিডি ডিসপ্লে কাস্টম সমাধান প্রদান
আপনার পণ্যটির কি বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা, বৈদ্যুতিক স্পেসিফিকেশন, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য, বা যান্ত্রিক মাত্রা রয়েছে যা কাস্টমাইজড ডিসপ্লে প্রয়োজন?SAEF আপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারেন.
2. টাচ স্ক্রিন এবং ডিসপ্লে জন্য মোট সমাধান
আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে উদ্বিগ্ন?এসএইএফ বায়ু ও অপটিক্যাল বন্ডিং পরিষেবা সহ রেসিসিভ এবং ক্যাপাসিটিভ মাল্টি-টচ সমাধান সহ কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন সরবরাহ করতে পারে.
3. গুণমান নির্ভরযোগ্যতার প্রতিশ্রুতি
SAEF ISO9001:2015 এবং ISO14000 দ্বারা যোগ্যতা অর্জন করেছে, যা বিশ্বব্যাপী বাজারে RoHS, REACH এবং অন্যান্য পরিবেশগত নিয়ম পূরণ করে। আমরা উত্পাদন IQC,PQC এবং OQC পরিচালনার মাধ্যমে গুণমান নিশ্চিত করি,নির্ভরযোগ্যতা এবং বয়স পরীক্ষা.
4. দীর্ঘমেয়াদী সরবরাহ
সাধারণ পরিস্থিতিতে, আমরা যেসব পণ্যের প্রস্তাব দিচ্ছি সেগুলো পাঁচ বছরের বেশি সময় ধরে সরবরাহ করা যেতে পারে।আমরা আপনার দীর্ঘমেয়াদী সরবরাহের চাহিদা নিশ্চিত করার জন্য অগ্রিম বিকল্প পরিকল্পনা করব.
