| MOQ: | negotiate |
| মূল্য: | negotiate |
| স্ট্যান্ডার্ড প্যাকেজিং: | cardboard |
| প্রসবের সময়ের: | 16 |
| মূল্যপরিশোধ পদ্ধতি: | L/C TT D/P |
| সরবরাহ ক্ষমতা: | 10000pcs |

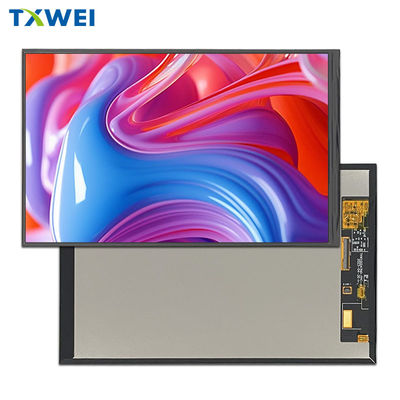

10.১ ইঞ্চি১২০০*১৯২০ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি ডিসপ্লে এমআইপিআই ইন্টারফেস 40 পিন পণ্যের ভূমিকা
TXW100047N0 একটি 10.1 ইঞ্চি শিল্প TFT-LCD ডিসপ্লে যা 1200 * 3RGB (H) X1920 (V) (1200 অনুভূমিক দ্বারা 1920 উল্লম্ব পিক্সেল অ্যারে) এর রেজোলিউশন সহ। এই মডেলটি MIPI ইন্টারফেস সমর্থন করে;LCD প্যানেল চালানোর জন্য পাওয়ার সাপ্লাই ভোল্টেজ (VCC) 22.4V থেকে 25.6V। এটি এমবেডেড সিস্টেম, অটোমেশন, জিপিএস, চিকিৎসা সরঞ্জাম, শিল্প সরঞ্জাম এবং নিরাপত্তা ডিভাইসগুলির জন্য ব্যবহার করা যেতে পারে যার জন্য উচ্চমানের রঙিন চিত্র টিএফটি ডিসপ্লে প্রয়োজন।
এই পণ্যটি শিক্ষা ট্যাবলেট, মেডিকেল সরঞ্জাম প্যানেল, রোবট, পেমেন্ট টার্মিনাল, প্রিন্টার, স্মার্ট হোম, মুখের স্বীকৃতি, মোবাইল পেমেন্ট, শিল্প নিয়ন্ত্রণ প্রদর্শন প্যানেল,যন্ত্রপাতি এবং যন্ত্র প্রদর্শন প্যানেল, অটোমোবাইল ইলেকট্রনিক্স, অফিস সরঞ্জাম, গৃহস্থালী যন্ত্রপাতি এবং অন্যান্য ক্ষেত্র।
| কীওয়ার্ডঃ | 10.১ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |
| রেজল্যুশন: |
১২০০*১৯২০ |
| ইন্টারফেসঃ | এমআইপিআই |
| এলইডি লাইফটাইমঃ | 30,000 ঘন্টা |
| দেখার দিকঃ | ৬টা |
| অপারেটিং টেম্পঃ | -১০°সি থেকে +৫০°সি |
| টাচ স্ক্রিনঃ | TXW100047N0-TC |
| কভার গ্লাসের মাত্রাঃ | ওডিএম |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৩৫০ সিডি/মি২ |
| পিন: | 40 |
|
এলসিএম ড্রাইভার আইসিঃ |
HX8279 |
| সম্মতিঃ | সিই & এফসিসি & রোএইচএস সম্মত |
প্রোডাক্ট ডায়াগ্রাম
ব্যাকলাইট ইউনিট বৈশিষ্ট্য
ব্যাকলাইট সিস্টেমটি 32 টি সাদা এলইডি সহ একটি প্রান্তিক আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্য
নিম্নলিখিত টেবিলে দেখানো হয়েছে।
| বৈশিষ্ট্য | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট |
| সামনের ভোল্টেজ | Vএফ | 22.4 | -- | 25.6 | V | -- |
| সামনের দিকে বর্তমান | আমিএফ | -- | 80 | -- | mA | -- |
| আলোকসজ্জা ((এলসিডি সহ) | Lv | -- | টিবিডি | -- | সিডি/মি2 | -- |
| এলইডি লাইফ টাইম | N/A | -- | 30,000 | -- | এইচআর | নোট ১ |
নোটঃ
মডিউল ফাংশন বর্ণনা
| পিন নং। | প্রতীক | এলসিএমকার্যকরী |
| 1 | এন সি | কোন সংযোগ নেই। |
| 2 | সিটিপি_রিসেট 3.৩ ভি | CTP_Reset সিগন্যাল ইনপুট পিন। |
| 3 | সিটিপি_ভিডিডি 3.৩ ভি | ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই |
| 4 | জিএনডি | পিমাটি |
| 5 | CTP_INT 3.3V | CTP_STOP সিঙ্গল |
| 6 | CTP_SDA 3.3V | CTP_Data সিঙ্গল |
| 7 | CTP_SCL 3.3V | CTP_Clock সিঙ্গল |
| 8 | এন সি | কোন সংযোগ নেই। |
| 9 |
এলইডিকে |
ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 10 |
এলইডিকে |
ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 11 | এন সি | কোন সংযোগ নেই। |
| 12 |
এলইডিএ |
ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 13 |
এলইডিএ |
ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 14 |
এলইডিএ |
ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 15 | এন সি | কোন সংযোগ নেই। |
| 16 | জিএনডি | পিমাটি |
| 17 | MIPI_D0এন | হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন |
| 18 | MIPI_D0পি | হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন |
| 19 | জিএনডি | পিমাটি |
| 20 | এমআইপিআই_ডি১ এন | হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন |
| 21 | এমআইপিআই_ডি১ পি | হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন |
| 22 | জিএনডি | পিমাটি |
| 23 | MIPI_CLKএন | উচ্চ গতির ইন্টারফেস ঘড়ি ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুটপিন |
| 24 | MIPI_CLKপি | উচ্চ গতির ইন্টারফেস ঘড়ি ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুটপিন |
| 25 | জিএনডি | পিমাটি |
| 26 | এমআইপিআই_ডি২ এন | হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন |
| 27 | এমআইপিআই_ডি২পি | হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন |
| 28 | জিএনডি | পিমাটি |
| 29 | এমআইপিআই_ডি৩এন | হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন |
| 30 | এমআইপিআই_ডি৩পি | হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন |
| 31 | জিএনডি | পিমাটি |
| 32 | এন সি | কোন সংযোগ নেই। |
| 33 | এন সি | কোন সংযোগ নেই। |
| 34 | রিসেট1.৮ ভোল্ট | পুনরায় সেট পিন. উভয় পিন কম সেটিং LSI শুরু |
| 35 | Vসিসি3.৩ ভি | বুস্টার সার্কিট পাওয়ার সাপ্লাই |
| 36 | Vসিসি3.৩ ভি | বুস্টার সার্কিট পাওয়ার সাপ্লাই |
| 37 | Vসিসি3.৩ ভি | বুস্টার সার্কিট পাওয়ার সাপ্লাই |
| 38 | Vসিসি3.৩ ভি | বুস্টার সার্কিট পাওয়ার সাপ্লাই |
| 39 | আইওভিসিসি ১.৮ ভোল্ট | ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই |
| 40 | এন সি | কোন সংযোগ নেই। |
Rনির্ভরযোগ্যতা পরীক্ষা আইটেম
| না, না। | পরীক্ষার আইটেম | পরীক্ষার অবস্থা | নোট |
| 1 | উচ্চ তাপমাত্রায় সঞ্চয় | +70°C / 96H |
1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
|
| 2 | নিম্ন তাপমাত্রা সঞ্চয় | -২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা | |
| 3 | হাই টেম্প। অপারেটিং | +60°C / 96H | |
| 4 | কম তাপমাত্রা | -10°C / 96H | |
| 5 | উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ | 50°C x 90%RH /96H | |
| 6 | তাপ ও ঠান্ডা শক | স্ট্যাটিক অবস্থা, -১০°C (৩০ মিনিট) ~৬০°C (৩০ মিনিট),১০টি চক্র |
প্রোডাক্টের ছবি
