পণ্যের বিবরণ

বাড়ি > পণ্য >

৭ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে ৮০০*১২৮০ উজ্জ্বলতা ৩৫০ সিডি/মি২ সিকিউরিটি অ্যাক্সেস কন্ট্রোল ডিসপ্লে প্যানেল

পণ্য

৭ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে ৮০০*১২৮০ উজ্জ্বলতা ৩৫০ সিডি/মি২ সিকিউরিটি অ্যাক্সেস কন্ট্রোল ডিসপ্লে প্যানেল

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW700081S0-MT

মেকানিক্যাল আউটলাইন সাইজ(W*H*T):

104.5(W) *171.5(H) *4.43(T)

আকার:

লুমেন ডিগ্রী:

350cd/m²

পিক্সেল পিচ (W*H):

0.11775(H) *0.11775(V)

এলসিএম ইন্টারফেস:

এমআইপিআই ইন্টারফেস

পিক্সেলের সংখ্যা:

800*3RGB(H)X1280(V)

এলসিএম ড্রাইভার আইসি:

ILI9881C

বিশেষভাবে তুলে ধরা:

৮০০*১২৮০ ৭ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে

৭ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে প্যানেল

নিরাপত্তা অ্যাক্সেস নিয়ন্ত্রণ প্রদর্শন প্যানেল

পণ্যের বর্ণনা

পণ্যের বর্ণনাঃ

তিয়ানসিয়ানওয়ে TXW700081S0-MT টাচ স্ক্রিন গ্লাস পৃষ্ঠের চিকিত্সার একাধিক কার্যকরী বিকল্প রয়েছে, যেমন অ্যান্টিব্যাকটেরিয়াল, জলরোধী, অ্যান্টি ফিঙ্গারপ্রিন্ট, অ্যান্টি গ্লেয়ার এবং অ্যান্টি প্রতিফলন।আমরা গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করতে পারেন. কভার গ্লাসের আকার গ্রাহকের অ্যাপ্লিকেশন অনুযায়ী কাস্টমাইজ করা যেতে পারে। ধুলো প্রতিরোধের অর্জন করার জন্য, আমরা গ্লাসের পিছনে ধাপে 3M ভিএইচবি প্রয়োগ করব,যা ব্যবহারকারীর ডিভাইসে ধুলো প্রবেশ করতে সম্পূর্ণরূপে বাধা দিতে পারে. এই পণ্যের নকশা, আমরা এছাড়াও অ্যান্টি-স্ট্যাটিক চিকিত্সা সম্পন্ন. যোগাযোগ ইলেকট্রোস্ট্যাটিক পরীক্ষা মাধ্যমে,আরেকটি অ্যাপ্লিকেশন বিকল্প হল যে পণ্যটি খালি হাতে বা প্লাস্টিকের গ্লাভস পরা হোক না কেন একটি নিখুঁত স্পর্শ প্রভাব থাকতে পারে.

তিয়ানসিয়ানওয়ে TXW700081S0-MT বর্তমানে 350 নিট উজ্জ্বলতার সাথে গ্রাহকদের দ্বারা ব্যবহৃত হচ্ছে। একই সময়ে,আমরা বিভিন্ন পরিবেশে ব্যবহারকারীদের চাহিদা মেটাতে কাস্টমাইজড উজ্জ্বলতা এবং রেজোলিউশন সমর্থন. নিরাপত্তা অ্যাক্সেস নিয়ন্ত্রণ, শিশুদের শিক্ষা, মোবাইল পেমেন্ট, শিল্প নিয়ন্ত্রণ, যন্ত্রপাতি, চিকিৎসা সরঞ্জাম, স্মার্ট হোম, ইন্টারনেট অফ থিংস,গৃহস্থালী যন্ত্রপাতিইত্যাদি

পণ্যের দ্রুত বিবরণ

1. এলসিডি আকারঃ 7 ′′ ইঞ্চি টিএফটি
2. রেজল্যুশনঃ 800*1280
3. দেখার কোণঃ মুক্ত, সব দেখার কোণ
4. রূপরেখা মাত্রাঃ 104.5 ((W) * 171.5 ((H) * 4.43 ((T) মিমি
5. এলসিএম ইন্টারফেসের ধরনঃ এমআইপিআই

6. সিটিপি ইন্টারফেস টাইপঃ আই২সি
7. তাপমাত্রাঃ উপরের -20°C থেকে +70°C; Tst -30°C থেকে +80°C
8. টাচ প্যানেলঃ ক্যাপাসিটিভ টাচ স্ক্রিন ((সিটিপি)

স্পেসিফিকেশন

পয়েন্ট	বিষয়বস্তু	ইউনিট
এলসিডি টাইপ	7.0 ০ টিএফটি-এলসিডি, ট্রান্সমিসিভ
রূপরেখা মাত্রা	104.5 ((W) 171.5 ((H) 4.43 ((T)	মিমি
সক্রিয় এলাকা	94.2 ((H) * 150.72 ((V)	মিমি
দেখার দিক	সকল দেখার কোণ	---
রঙ প্রদর্শন করুন	16.7M
বিন্দু সংখ্যা	৮০০*১২৮০	বিন্দু
ডট পিচ (এইচ × ভি)	0.11775 ((H) *0.11775 ((V)	মিমি
এসি টাইপ	COG+FPC+BL+CTP	---
ব্যাকলাইট	সাদা এলইডি ব্যাকলাইট	-
ইন্টারফেস	এমআইপিআই ইন্টারফেস
Lcm পিন n গণনা	31	পিন

প্রোডাক্ট ডায়াগ্রাম

মডিউল ফাংশন বর্ণনা

পিন নং।	প্রতীক	এলসিএমকার্যকরী
1-3	এলইডিএ AA0DDBDB15~DB0 DB15~DB0	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
4	এন সি	এন সি
5-৮	এলইডিকে	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
9	জিএনডি	পিমাটি
10	জিএনডি	পিমাটি
11	MIPI_D2+	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
12	MIPI_D2-	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
13	জিএনডি	পিমাটি
14	MIPI_D1+	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
15	MIPI_D1-	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
16	জিএনডি	পিমাটি
17	MIPI_CLK+	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের ইতিবাচক মেরুতা
18	MIPI_CLK-	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের নেতিবাচক মেরুতা
19	জিএনডি	পাওয়ার গ্রাউন্ড
20	MIPI_D0+	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
21	MIPI_D0-	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
22	জিএনডি	পিমাটি
23	MIPI_D3+	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
24	MIPI_D3-	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
25	জিএনডি	পিমাটি
26	টিই	MPU ইন্টারফেসে TE (Tearing Effect) পিন পরিবেশন করে
27	রিসেট	পুনরায় সেট পিন. উভয় পিন কম সেটিং LSI শুরু
28	আইডি	আইডি সার্কিটের জন্য আইডি পিন পড়ুন।
29	VDDIO/১.৮ ভোল্ট	I/O সার্কিটের পাওয়ার সাপ্লাই
30- ৩১	ভিডিডি/3.3V	ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই

সিটিপিপিনবর্ণনা:

পিন নং।	প্রতীক	সিটিপিকার্যকরী
1	CTP_ভিডিডি3.3V	ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই
2	CTP_SCL3.3V	টাচ প্যানেল I2C ঘড়ি
3	CTP_SDA3.3V	টাচ প্যানেল I2C ডেটা
4	CTP_INT3.3V	টাচ প্যানেল বিচ্ছিন্ন আউটপুট
5	CTP_Rএসটি3.3V	টাচ প্যানেল পুনরায় সেট করুন
6	জিএনডি	পিমাটি

এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	টি_{ওপিআর}	-২০	+৭০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টি_{এসটিজি}	-৩০	+৮০	°C
টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টি_{ওপিআর}	-২০	+৭০	°C
TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টি_{এসটিজি}	-৩০	+৮০	°C
আর্দ্রতা	RH	--	90	%

Rনির্ভরযোগ্যতা পরীক্ষা আইটেম

না, না।	পরীক্ষার আইটেম	পরীক্ষার অবস্থা	নোট
1	উচ্চ তাপমাত্রায় সঞ্চয়	+80°C / 96H	1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
2	নিম্ন তাপমাত্রা সঞ্চয়	-30°C / 96H
3	হাই টেম্প। অপারেটিং	+70°C / 96H
4	কম তাপমাত্রা	-২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা
5	উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ	50°C x 90%RH /96H
6	তাপ ও ঠান্ডা শক	স্ট্যাটিক অবস্থা, -20°C (৩০ মিনিট) ~৬০°C (৩০ মিনিট),১০টি চক্র

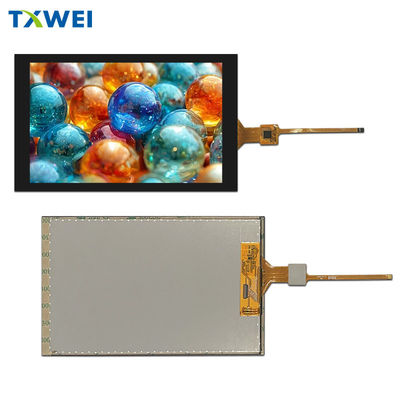

পণ্যের চিত্র

কারখানার সুবিধা এবং শংসাপত্র

৭ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে ৮০০*১২৮০ উজ্জ্বলতা ৩৫০ সিডি/মি২ সিকিউরিটি অ্যাক্সেস কন্ট্রোল ডিসপ্লে প্যানেল 4
