7 ইঞ্চি উচ্চ উজ্জ্বলতা 1100nits টিএফটি এলসিডি ডিসপ্লে FHD 800×1280 ডট MIPI ইন্টারফেস

পণ্য

7 ইঞ্চি উচ্চ উজ্জ্বলতা 1100nits টিএফটি এলসিডি ডিসপ্লে FHD 800×1280 ডট MIPI ইন্টারফেস

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW700078S0-CTP

Lcm পিন n গণনা:

39 পিন

পিক্সেলের সংখ্যা:

800*3RGB(H)X1280(V)

লুমেন ডিগ্রী:

1100cd/m²

সক্রিয় এলাকা:

94.2(H) * 150.72(V)

পিক্সেল পিচ (W*H):

0.11775(H) *0.11775(V)

এলসিএম ইন্টারফেস:

এমআইপিআই ইন্টারফেস

মেকানিক্যাল আউটলাইন সাইজ(W*H*T):

108.1*164.2*4.45 মিমি

বিশেষভাবে তুলে ধরা:

800X1280 ড্রোন ডিসপ্লে প্যানেল

এমআইপিআই ইন্টারফেস এলসিডি ডিসপ্লে স্ক্রিন

৭ ইঞ্চি ড্রোন ডিসপ্লে প্যানেল

পণ্যের বর্ণনা

1100nits TFT LCD ডিসপ্লে

FHD TFT এলসিডি ডিসপ্লে

mipi ইন্টারফেস টিএফটি এলসিডি ডিসপ্লে

এই আইটেমটি সম্পর্কে TXW700078S0-CTP

সংক্ষিপ্ত বিবরণ

আমাদের ৭ ইঞ্চি হাই ব্রাইটনেস টিএফটি এলসিডি ডিসপ্লেটি চ্যালেঞ্জিং আলোর অবস্থার মধ্যে উচ্চতর চাক্ষুষ কর্মক্ষমতা প্রদানের জন্য ডিজাইন করা হয়েছে।১১০০ নিটের চমকপ্রদ উজ্জ্বলতা এবং ৮০০*১২৮০ পয়েন্টের ফুল এইচডি রেজোলিউশন সহ, এই ডিসপ্লেটি স্পষ্টতা এবং প্রাণবন্ততা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য নিখুঁত। এর MIPI (মোবাইল ইন্ডাস্ট্রি প্রসেসর ইন্টারফেস) ইন্টারফেস উচ্চ গতির ডেটা ট্রান্সফার এবং সর্বোত্তম চিত্রের গুণমান নিশ্চিত করে, এটি বিভিন্ন শিল্প, বাণিজ্যিক এবং ভোক্তা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

মূল বৈশিষ্ট্য

উচ্চ উজ্জ্বলতা: ১১০০ নিট এ, এই ডিসপ্লেটি ব্যতিক্রমী উজ্জ্বল, যা এটিকে বহিরঙ্গন পরিবেশ বা ভাল আলোযুক্ত অভ্যন্তরীণ স্থানে ব্যবহারের জন্য আদর্শ করে তোলে। এটি সরাসরি সূর্যের আলোতেও চমৎকার দৃশ্যমানতা নিশ্চিত করে.
ফুল এইচডি রেজোলিউশনঃ ৮০০*১২৮০ পিক্সেলের রেজোলিউশনের সাথে, এই ডিসপ্লেটি ধারালো চিত্র এবং বিস্তারিত ভিজ্যুয়াল সরবরাহ করে, সামগ্রিক ব্যবহারকারীর অভিজ্ঞতা উন্নত করে।
এমআইপিআই ইন্টারফেসঃ এমআইপিআই ইন্টারফেস কম শক্তি খরচ সঙ্গে উচ্চ গতির ডেটা ট্রান্সমিশন অনুমতি দেয়। এটি বহুমুখী সামঞ্জস্যতা নিশ্চিত, বিভিন্ন ডিভাইস সমর্থন করে।
বিস্তৃত দেখার কোণঃ ডিসপ্লেটি বিস্তৃত দেখার কোণ (সাধারণত 160 ° অনুভূমিক এবং উল্লম্ব) সরবরাহ করে, রঙের বিকৃতি ছাড়াই বিভিন্ন অবস্থান থেকে পরিষ্কার দৃশ্যমানতার অনুমতি দেয়।
রঙের পারফরম্যান্সঃ উচ্চ রঙের ব্যাপ্তি এবং চমৎকার রঙের পুনরুত্পাদন সহ, ডিসপ্লেটি প্রাণবন্ত, বাস্তব জীবনের মতো চিত্র প্রদর্শন করতে সক্ষম, এটি মাল্টিমিডিয়া অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
স্থায়িত্বঃ স্থায়িত্বের জন্য ডিজাইন করা, টিএফটি এলসিডি বিভিন্ন পরিবেশগত অবস্থার প্রতিরোধের জন্য নির্মিত। এটি ধাক্কা প্রতিরোধী এবং চ্যালেঞ্জিং সেটিংসে কার্যকরভাবে কাজ করতে পারে।
সহজ ইন্টিগ্রেশনঃ কমপ্যাক্ট ফর্ম ফ্যাক্টর এবং স্ট্যান্ডার্ড ইন্টারফেসগুলি বিদ্যমান সিস্টেমে প্রদর্শনকে সহজেই সংহত করে, একটি বিরামবিহীন ইনস্টলেশন প্রক্রিয়া নিশ্চিত করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

এই পণ্যটি ড্রোন রিমোট কন্ট্রোলার, পেমেন্ট টার্মিনাল, শিল্প নিরাপত্তা, যন্ত্রপাতি, চিকিৎসা সরঞ্জাম, হ্যান্ডহেল্ড পিডিএ ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

সিদ্ধান্ত

7-ইঞ্চি উচ্চ উজ্জ্বলতা টিএফটি এলসিডি ডিসপ্লেটি কাটিয়া প্রান্ত প্রযুক্তি, উচ্চ কর্মক্ষমতা এবং বহুমুখিতা একত্রিত করে, এটিকে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি দুর্দান্ত পছন্দ করে তোলে।বাইরের পরিবেশ বা শিল্প পরিবেশে ব্যবহার করা হয় কিনা, এই প্রদর্শনটি দৃশ্যমানতা এবং নির্ভরযোগ্যতা নিশ্চিত করে, ব্যবহারকারীর অভিজ্ঞতা এবং সন্তুষ্টি বাড়ায়।

বৈশিষ্ট্য

প্যারামিটার	স্পেসিফিকেশন	ইউনিট	মন্তব্য
রূপরেখা আকার	108.১১৬৪.২৪45	মিমি	এমওজি
সক্রিয় এলাকা	94.2 ((H) * 150.72 ((V)	মিমি	নোট ১।1
উজ্জ্বলতা	1100	cd/m2	-
পিক্সেল সংখ্যা	800*3RGB ((H) X1280 ((V)	পিক্সেল	-
পিক্সেল পিচ	0.11775 ((H) *0.11775 ((V)	এম এম	-
টাচ স্ক্রিন গঠন	জি+জি	-	-
টাচ ড্রাইভার আইসি	জিটি৯১১	-	-
স্পর্শ ইন্টারফেস	আইআইসি
রঙের ব্যাপ্তি	৭০% (মিনিট), ৭৫% (টাইপ)		CF @C হালকা
প্রদর্শন মোড	সাধারণত কালো	-	-
দিকনির্দেশনা	85/85/85/85 (টাইপ) 80/80/80/80 (মিনিট)	ডিগ।	CR>=10
Lcm পিন n গণনা	39	পিন	-
ইন্টারফেস	এমআইপিআই ইন্টারফেস	-	-
LCM ড্রাইভার IC	ILI9881C

দ্রষ্টব্যঃ H: অনুভূমিক দৈর্ঘ্য, V: উল্লম্ব দৈর্ঘ্য।

দ্রষ্টব্যঃ এই পণ্যের জন্য সামঞ্জস্যপূর্ণ আইসিগুলির মধ্যে রয়েছে ILI9881C, টাচ ড্রাইভার আইসি GT911 দয়া করে আইসি প্রস্তুতকারকের সাথে যোগাযোগ করুন এবং তাদের মধ্যে একটি নির্বাচন করার সময় এটি নিশ্চিত করুন।আইসি সম্পর্কে আমরা অনুমান তথ্য শুধুমাত্র রেফারেন্সের জন্য.

যান্ত্রিক অঙ্কন

7 ইঞ্চি উচ্চ উজ্জ্বলতা 1100nits টিএফটি এলসিডি ডিসপ্লে FHD 800×1280 ডট MIPI ইন্টারফেস 0

7 ইঞ্চি উচ্চ উজ্জ্বলতা 1100nits টিএফটি এলসিডি ডিসপ্লে FHD 800×1280 ডট MIPI ইন্টারফেস 1

পরম সর্বোচ্চ রেটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	শীর্ষ	-২০	+৬০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টিএসটিজি	-৩০	+৭০	°C
টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	শীর্ষ	-২০	+৬০	°C
TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টিএসটিজি	-৩০	+৭০	°C
আর্দ্রতা	RH	--	90	%

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	Vএফ	28	--	30	V	--
সামনের দিকে বর্তমান	আমিএফ	--	80	--	mA	--
আলোকসজ্জা ((এলসিডি + সিটিপি সহ)	Lv	--	950	--	cd/m2	--
এলইডি লাইফ টাইম	N/A	--	20,000	--	এইচআর	--

দ্রষ্টব্যঃ (1) LED লাইফ টাইম সংজ্ঞায়িত করা হয় যে মডিউল উজ্জ্বলতা I এ মূল উজ্জ্বলতার 50% এ হ্রাস পায়এল= 20mA/LED। LED এর জীবনকাল কমিয়ে আনা যেতে পারে যদি Iএল২৫ এমএ/এলইডি এর চেয়ে বড়।

মডিউল ফাংশন বর্ণনা

না, না।	প্রতীক	এলসিএম ফাংশনাল	না, না।	প্রতীক	এলসিএম ফাংশনাল
১-২	জিএনডি	পাওয়ার গ্রাউন্ড	20	MIPI_D1+	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
3	CTP_RST 1.8V	টাচ প্যানেল পুনরায় সেট করুন	21	LEDK	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
4	এলসিডি-রিসেট	পুনরায় সেট পিন. উভয় পিন কম সেটিং LSI শুরু	22	জিএনডি+	পাওয়ার গ্রাউন্ড
5	CTP_INT 1.8V	টাচ প্যানেল বিচ্ছিন্ন আউটপুট	23	LEDK	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
6	টিই	ফ্রেম হেড ইমপ্লান্স ফাটল প্রভাব জন্য	24	MIPI_CLK-	MIPI-DSI CLOCK ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
7	CTP_SDA 1.8V	টাচ প্যানেল I2C ডেটা	25	LEDK	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
8	এলসিডি আইডি	আইডি সার্কিটের জন্য আইডি পিন পড়ুন।	26	MIPI_CLK+	MIPI-DSI CLOCK ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
9	CTP_SCL 1.8V	টাচ প্যানেল I2C ঘড়ি	২৭-২৮	জিএনডি	পাওয়ার গ্রাউন্ড
10	জিএনডি	পাওয়ার গ্রাউন্ড	29	পিডব্লিউএম	এলইডি ড্রাইভিং এর পিডব্লিউএম (পলস ওয়াইড মডুলেশন) সিগন্যাল।
11	CTP_VCC 3.3V	টাচ প্যানেল পাওয়ার সাপ্লাই 2.8 ~ 3.3V	30	MIPI_D2-	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
12	MIPI_D0-	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন	31	এলসিডি-ভিডিডিও/১.৮ ভোল্ট	I/O সার্কিটের পাওয়ার সাপ্লাই
13	জিএনডি	পাওয়ার গ্রাউন্ড	32	MIPI_D2+	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
14	MIPI_D0+	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন	৩৩-৩৪	জিএনডি	পাওয়ার গ্রাউন্ড
15	LEDA	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।	35	ভিএসপি	বাহ্যিক ইনপুট ভোল্টেজ ((4.8V~6V)
16	জিএনডি	পাওয়ার গ্রাউন্ড	36	MIPI_D3-	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
17	LEDA	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।	37	ভিএসএন	বাহ্যিক ইনপুট ভোল্টেজ ((-4.8V~-6V)
18	MIPI_D1-	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন	38	MIPI_D3+	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
19	জিএনডি	পাওয়ার গ্রাউন্ড	৩৯-৪০	জিএনডি	পাওয়ার গ্রাউন্ড

নির্ভরযোগ্যতা পরীক্ষার আইটেম

7 ইঞ্চি উচ্চ উজ্জ্বলতা 1100nits টিএফটি এলসিডি ডিসপ্লে FHD 800×1280 ডট MIPI ইন্টারফেস 2

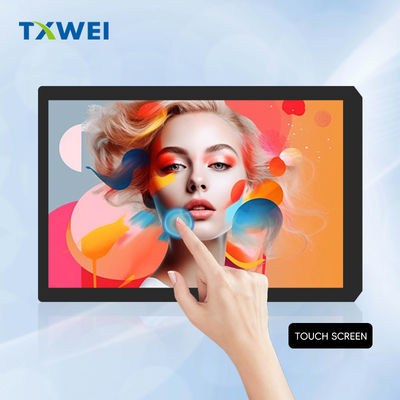

পণ্যের চিত্র

7 ইঞ্চি উচ্চ উজ্জ্বলতা 1100nits টিএফটি এলসিডি ডিসপ্লে FHD 800×1280 ডট MIPI ইন্টারফেস 3

7 ইঞ্চি উচ্চ উজ্জ্বলতা 1100nits টিএফটি এলসিডি ডিসপ্লে FHD 800×1280 ডট MIPI ইন্টারফেস 4

উদ্ভিদ সরঞ্জাম
