৭ ইঞ্চি এমআইপিআই টিএফটি এলসিডি ৮০০ * ১২৮০ ডট ক্যাপাসিটিভ টাচ স্ক্রিন এলসিডি ডিসপ্লে

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW700071S0-CTP

ব্যাকলাইট কারেন্ট:

160mA

এলসিএম ড্রাইভার আইসি:

ILI9881C

সক্রিয় এলাকা:

94.2(H) * 150.72(V

লুমেন ডিগ্রী:

550cd/m2

পিক্সেলের সংখ্যা:

800*3RGB(H)X1280(V)

Lcm পিন n গণনা:

25 পিন

মেকানিক্যাল আউটলাইন সাইজ(W*H*T):

107.8(W) ×187.67(H) ×4.45(T)মিমি

বিশেষভাবে তুলে ধরা:

নিরাপত্তা অ্যাক্সেস নিয়ন্ত্রণ প্রদর্শন প্যানেল

ক্যাপাসিটিভ টাচ টিএফটি এলসিডি ডিসপ্লে

550cd/m2 TFT LCD ডিসপ্লে

পণ্যের বর্ণনা

এই পণ্য সম্পর্কে 7 ইঞ্চি MIPI TFT এলসিডি ডিসপ্লে TXW700071S0-CTP 25 পিন সঙ্গে

একটি 7 "MIPI টিএফটি এলসিডি৮০০*১২৮০রেজোলিউশন, ক্যাপাসিটিভ টাচ স্ক্রিন, এবং আইপিএস প্রযুক্তি 550cd/m2 উজ্জ্বলতা, এখানে একটি বিস্তারিত পণ্য ওভারভিউঃ

ডিসপ্লে স্পেসিফিকেশনঃ

আকারঃ 7 ইঞ্চি, বিস্তারিত দেখার এবং ব্যবহারকারীর ইন্টারঅ্যাকশনের জন্য একটি প্রশস্ত স্ক্রিন আকার সরবরাহ করে।
রেজোলিউশনঃ 800 * 1280 পিক্সেল, পরিষ্কার চিত্র এবং পাঠ্যের জন্য পূর্ণ এইচডি স্বচ্ছতা সরবরাহ করে, এটি উচ্চ সংজ্ঞা সামগ্রী জন্য উপযুক্ত করে তোলে

ডিসপ্লে প্রযুক্তিঃ

টিএফটি (থিন ফিল্ম ট্রানজিস্টর): দ্রুত প্রতিক্রিয়া সময় এবং উচ্চ বিপরীততা নিশ্চিত করে, প্রাণবন্ত এবং বাস্তববাদী রঙ সরবরাহ করে।
আইপিএস (ইন প্লেন সুইচিং): সব দিক থেকে ধারাবাহিক রঙ এবং উজ্জ্বলতা নিশ্চিত করার জন্য একটি বিস্তৃত দেখার কোণ সরবরাহ করে, এটি সহযোগিতামূলক পরিবেশের জন্য একটি আদর্শ পছন্দ করে তোলে।

টাচ স্ক্রিন ফাংশনঃ

ক্যাপাসিটিভ টাচ স্ক্রিনঃ মাল্টি টাচ অঙ্গভঙ্গি সমর্থন করে, স্বজ্ঞাত এবং প্রতিক্রিয়াশীল ব্যবহারকারীর মিথস্ক্রিয়া অর্জন করে।

উজ্জ্বলতা এবং বিপরীতেঃ

উজ্জ্বলতাঃ 550cd/m2, যা নিশ্চিত করে যে মনিটরটি উজ্জ্বল পরিবেশে এবং সরাসরি সূর্যের আলোতে দৃশ্যমান, এটি বহিরঙ্গন বা ভাল আলোযুক্ত অভ্যন্তরীণ অ্যাপ্লিকেশনের জন্য উপযুক্ত।
উচ্চ বৈসাদৃশ্যঃ যদিও নির্দিষ্ট করা হয়নি, আইপিএস প্যানেলগুলি সাধারণত উচ্চ বৈসাদৃশ্য সরবরাহ করে, প্রদর্শিত সামগ্রীর গভীরতা এবং স্বচ্ছতা বাড়ায়।

নকশা এবং স্থায়িত্বঃ

শিল্প-গ্রেডের কাঠামোঃ অবিচ্ছিন্ন ব্যবহারের কঠোর পরীক্ষার প্রতিরোধ করতে সক্ষম,একটি শক্তিশালী নকশা যা পেশাদার এবং বাণিজ্যিক পরিবেশের প্রয়োজনীয়তা সহ্য করতে পারে.
বিস্তৃত তাপমাত্রা পরিসীমাঃ এটি বিস্তৃত তাপমাত্রা পরিসীমা মধ্যে মসৃণভাবে কাজ করে, বিভিন্ন জলবায়ু অবস্থার অধীনে নির্ভরযোগ্যতা নিশ্চিত করে।

প্রয়োগঃ

নিরাপত্তা অ্যাক্সেস কন্ট্রোল, মোবাইল পেমেন্ট, শিল্প নিরাপত্তা, যন্ত্রপাতি, চিকিৎসা সরঞ্জাম, স্মার্ট হোম, ইন্টারনেট অব থিংস, গৃহস্থালী যন্ত্রপাতি ইত্যাদি ক্ষেত্রে খুব উপযুক্ত।

এই ৭ ইঞ্চি MIPI TFT এলসিডি ডিসপ্লে বিভিন্ন পেশাদার এবং বাণিজ্যিক অ্যাপ্লিকেশনের জন্য উচ্চ-রেজোলিউশন, উচ্চ উজ্জ্বলতা, টাচ-সক্ষম ডিসপ্লেগুলির সন্ধানের জন্য একটি চমৎকার পছন্দ।

আপনার যদি আরও তথ্যের প্রয়োজন হয় বা একটি উদ্ধৃতি অনুরোধ করেন, দয়া করে আমাদের সাথে যোগাযোগ করুন!

বৈশিষ্ট্য

বৈশিষ্ট্য	আকার	৭ ইঞ্চি
	রেজোলিউশন	800*3RGB ((H) X1280 ((V)
	ইন্টারফেস	এমআইপিআই ইন্টারফেস
	রঙের গভীরতা	16.7M
	ডিসপ্লে স্পেসিফিকেশন পিক্সেল পিচ (মিমি)	0.11775 ((H) *0.11775 ((V)
	পিক্সেল কনফিগারেশন	আর.জি.বি. উল্লম্ব স্ট্রিপ
	প্রদর্শন মোড	সাধারণত কালো
	টিপি ড্রাইভার আইসি	জিটি৯২৭১
	এলসিডি সারফেস ট্রিটমেন্ট	অ্যান্টি-গ্লেয়ার লেপঃ ((3H)
	দিকনির্দেশনা	U/D/L/R:85/85/85/85
	কন্ট্রাস্ট অনুপাত	৫৫০ (টাইপ)
	রঙের ব্যাপ্তি	৭২%
	উজ্জ্বলতা ((cd/m2)	৫৫০ (টাইপ)
	Lcm পিন n গণনা	২৫ পিন
	এলইডি নম্বর	২৪টি এলইডি
	LCM ড্রাইভার IC	ILI9881C
যান্ত্রিক	যান্ত্রিক রূপরেখাSize ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) মিমি
	সক্রিয় এলাকা	94.2 ((H) * 150.72 ((V)
	সিটিপি ছাড়া	সিটিপি দিয়ে

প্রোডাক্ট ডায়াগ্রাম

৭ ইঞ্চি এমআইপিআই টিএফটি এলসিডি ৮০০ * ১২৮০ ডট ক্যাপাসিটিভ টাচ স্ক্রিন এলসিডি ডিসপ্লে 0

৭ ইঞ্চি এমআইপিআই টিএফটি এলসিডি ৮০০ * ১২৮০ ডট ক্যাপাসিটিভ টাচ স্ক্রিন এলসিডি ডিসপ্লে 1

এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	টি_{ওপিআর}	-২০	+৬০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টি_{এসটিজি}	-৩০	+৭০	°C
টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা ((20% ~ 90%RH)	টি_{ওপিআর}	-২০	+৬০	°C
TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা ((20% ~ 90%RH)	টি_{এসটিজি}	-৩০	+৭০	°C
আর্দ্রতা	RH	-	90	%

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

ব্যাকলাইট সিস্টেমটি 24 টি সাদা এলইডি সহ একটি প্রান্তিক আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্য

নিম্নলিখিত টেবিলে দেখানো হয়েছে।

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	V_এফ	8.4	--	9.9	V	--
সামনের দিকে বর্তমান	আমি_এফ	--	160	--	mA	--
আলোকসজ্জা ((এলসিডি + সিটিপি সহ)	Lv	--	টিবিডি	--	সিডি/মি²	--
এলইডি লাইফ টাইম	N/A	--	30,000	--	এইচআর	নোট ১

নোটঃ

LED লাইফটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম_এল= 20mA/LED। LED এর জীবনকাল কমিয়ে আনা যেতে পারে যদি I_এল২৫ এমএ/এলইডি এর চেয়ে বড়।

মডিউল ফাংশন বর্ণনা

পিন নং।	প্রতীক	এলসিএমকার্যকরী
1	ভিডিডি 3.৩ ভি	ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই
2	ভিডিডি 3.৩ ভি	ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই
3	রিসেট 3.৩ ভি	পুনরায় সেট পিন. উভয় পিন কম সেটিং LSI শুরু
4	জিএনডি	পিমাটি
5	MIPI_D0এন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 0 সিগন্যালের নেতিবাচক পোলারিটি
6	MIPI_D0পি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 0 সিগন্যালের ইতিবাচক মেরুতা
7	জিএনডি	পিমাটি
8	এমআইপিআই_ডি1এন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 1 সিগন্যালের নেতিবাচক মেরুতা
9	এমআইপিআই_ডি1পি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটার ইতিবাচক মেরুতা1সংকেত
10	জিএনডি	পিমাটি
11	MIPI_CLKএন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের নেতিবাচক মেরুতা
12	MIPI_CLKপি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের ইতিবাচক মেরুতা
13	জিএনডি	পিমাটি
14	এমআইপিআই_ডি2এন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 2 সিগন্যালের নেতিবাচক মেরুতা
15	এমআইপিআই_ডি2পি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটার ইতিবাচক মেরুতা2সংকেত
16	জিএনডি	পিমাটি
17	এমআইপিআই_ডি3এন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 3 সিগন্যালের নেতিবাচক মেরুতা
18	এমআইপিআই_ডি3পি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটার ইতিবাচক মেরুতা3সংকেত
19	জিএনডি	পিমাটি
20	পিডব্লিউএম	এলসিডি ব্যাকলাইট কন্ট্রোল পিডব্লিউএম আউটপুট পিন
21	জিএনডি	পিমাটি
22	এলইডিকে	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
23	এলইডিকে	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
24	এলইডিএ	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
25	এলইডিএ	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।

সিটিপিপিনবর্ণনা:

পিন নং।	প্রতীক	টিপিকার্যকরী
1	সিTP_RST3.৩ ভি	টাচ প্যানেল পুনরায় সেট করুন
2	সিTP_INT3.৩ ভি	টাচ প্যানেল বিচ্ছিন্ন আউটপুট
3	সিTP_SDA3.৩ ভি	টাচ প্যানেল I2C ডেটা
4	সিTP_SCL3.৩ ভি	টাচ প্যানেল I2C ঘড়ি
5	জিএনডি	পিমাটি
6	সিTP_VDD3.৩ ভি	টাচ প্যানেল I/O PWR সরবরাহ

Rনির্ভরযোগ্যতা পরীক্ষা আইটেম

না, না।	পরীক্ষার আইটেম	পরীক্ষার অবস্থা	নোট
1	উচ্চ তাপমাত্রায় সঞ্চয়	+70°C / 96H	1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
2	নিম্ন তাপমাত্রা সঞ্চয়	-30°C / 96H
3	হাই টেম্প। অপারেটিং	+60°C / 96H
4	কম তাপমাত্রা	-২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা
5	উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ	50°C x 90%RH /96H
6	তাপ ও ঠান্ডা শক	স্ট্যাটিক অবস্থা, -20°C (৩০ মিনিট) ~৬০°C (৩০ মিনিট),১০টি চক্র

পণ্যের চিত্র

সুবিধা এবং সার্টিফিকেট

ট্যাগ:

পণ্য

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW700071S0-CTP

ব্যাকলাইট কারেন্ট:

160mA

এলসিএম ড্রাইভার আইসি:

ILI9881C

সক্রিয় এলাকা:

94.2(H) * 150.72(V

লুমেন ডিগ্রী:

550cd/m2

পিক্সেলের সংখ্যা:

800*3RGB(H)X1280(V)

Lcm পিন n গণনা:

25 পিন

মেকানিক্যাল আউটলাইন সাইজ(W*H*T):

107.8(W) ×187.67(H) ×4.45(T)মিমি

Minimum Order Quantity:

negotiate

মূল্য:

negotiate

Packaging Details:

cardboard

Delivery Time:

Payment Terms:

L/C TT D/P

Supply Ability:

10000pcs

বিশেষভাবে তুলে ধরা

নিরাপত্তা অ্যাক্সেস নিয়ন্ত্রণ প্রদর্শন প্যানেল

ক্যাপাসিটিভ টাচ টিএফটি এলসিডি ডিসপ্লে

550cd/m2 TFT LCD ডিসপ্লে

পণ্যের বর্ণনা

এই পণ্য সম্পর্কে 7 ইঞ্চি MIPI TFT এলসিডি ডিসপ্লে TXW700071S0-CTP 25 পিন সঙ্গে

ডিসপ্লে স্পেসিফিকেশনঃ

আকারঃ 7 ইঞ্চি, বিস্তারিত দেখার এবং ব্যবহারকারীর ইন্টারঅ্যাকশনের জন্য একটি প্রশস্ত স্ক্রিন আকার সরবরাহ করে।
রেজোলিউশনঃ 800 * 1280 পিক্সেল, পরিষ্কার চিত্র এবং পাঠ্যের জন্য পূর্ণ এইচডি স্বচ্ছতা সরবরাহ করে, এটি উচ্চ সংজ্ঞা সামগ্রী জন্য উপযুক্ত করে তোলে

ডিসপ্লে প্রযুক্তিঃ

টিএফটি (থিন ফিল্ম ট্রানজিস্টর): দ্রুত প্রতিক্রিয়া সময় এবং উচ্চ বিপরীততা নিশ্চিত করে, প্রাণবন্ত এবং বাস্তববাদী রঙ সরবরাহ করে।
আইপিএস (ইন প্লেন সুইচিং): সব দিক থেকে ধারাবাহিক রঙ এবং উজ্জ্বলতা নিশ্চিত করার জন্য একটি বিস্তৃত দেখার কোণ সরবরাহ করে, এটি সহযোগিতামূলক পরিবেশের জন্য একটি আদর্শ পছন্দ করে তোলে।

টাচ স্ক্রিন ফাংশনঃ

ক্যাপাসিটিভ টাচ স্ক্রিনঃ মাল্টি টাচ অঙ্গভঙ্গি সমর্থন করে, স্বজ্ঞাত এবং প্রতিক্রিয়াশীল ব্যবহারকারীর মিথস্ক্রিয়া অর্জন করে।

উজ্জ্বলতা এবং বিপরীতেঃ

উজ্জ্বলতাঃ 550cd/m2, যা নিশ্চিত করে যে মনিটরটি উজ্জ্বল পরিবেশে এবং সরাসরি সূর্যের আলোতে দৃশ্যমান, এটি বহিরঙ্গন বা ভাল আলোযুক্ত অভ্যন্তরীণ অ্যাপ্লিকেশনের জন্য উপযুক্ত।
উচ্চ বৈসাদৃশ্যঃ যদিও নির্দিষ্ট করা হয়নি, আইপিএস প্যানেলগুলি সাধারণত উচ্চ বৈসাদৃশ্য সরবরাহ করে, প্রদর্শিত সামগ্রীর গভীরতা এবং স্বচ্ছতা বাড়ায়।

নকশা এবং স্থায়িত্বঃ

শিল্প-গ্রেডের কাঠামোঃ অবিচ্ছিন্ন ব্যবহারের কঠোর পরীক্ষার প্রতিরোধ করতে সক্ষম,একটি শক্তিশালী নকশা যা পেশাদার এবং বাণিজ্যিক পরিবেশের প্রয়োজনীয়তা সহ্য করতে পারে.
বিস্তৃত তাপমাত্রা পরিসীমাঃ এটি বিস্তৃত তাপমাত্রা পরিসীমা মধ্যে মসৃণভাবে কাজ করে, বিভিন্ন জলবায়ু অবস্থার অধীনে নির্ভরযোগ্যতা নিশ্চিত করে।

প্রয়োগঃ

নিরাপত্তা অ্যাক্সেস কন্ট্রোল, মোবাইল পেমেন্ট, শিল্প নিরাপত্তা, যন্ত্রপাতি, চিকিৎসা সরঞ্জাম, স্মার্ট হোম, ইন্টারনেট অব থিংস, গৃহস্থালী যন্ত্রপাতি ইত্যাদি ক্ষেত্রে খুব উপযুক্ত।

বৈশিষ্ট্য

বৈশিষ্ট্য	আকার	৭ ইঞ্চি
	রেজোলিউশন	800*3RGB ((H) X1280 ((V)
	ইন্টারফেস	এমআইপিআই ইন্টারফেস
	রঙের গভীরতা	16.7M
	ডিসপ্লে স্পেসিফিকেশন পিক্সেল পিচ (মিমি)	0.11775 ((H) *0.11775 ((V)
	পিক্সেল কনফিগারেশন	আর.জি.বি. উল্লম্ব স্ট্রিপ
	প্রদর্শন মোড	সাধারণত কালো
	টিপি ড্রাইভার আইসি	জিটি৯২৭১
	এলসিডি সারফেস ট্রিটমেন্ট	অ্যান্টি-গ্লেয়ার লেপঃ ((3H)
	দিকনির্দেশনা	U/D/L/R:85/85/85/85
	কন্ট্রাস্ট অনুপাত	৫৫০ (টাইপ)
	রঙের ব্যাপ্তি	৭২%
	উজ্জ্বলতা ((cd/m2)	৫৫০ (টাইপ)
	Lcm পিন n গণনা	২৫ পিন
	এলইডি নম্বর	২৪টি এলইডি
	LCM ড্রাইভার IC	ILI9881C
যান্ত্রিক	যান্ত্রিক রূপরেখাSize ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) মিমি
	সক্রিয় এলাকা	94.2 ((H) * 150.72 ((V)
	সিটিপি ছাড়া	সিটিপি দিয়ে

প্রোডাক্ট ডায়াগ্রাম

এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	টি_{ওপিআর}	-২০	+৬০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টি_{এসটিজি}	-৩০	+৭০	°C
টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা ((20% ~ 90%RH)	টি_{ওপিআর}	-২০	+৬০	°C
TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা ((20% ~ 90%RH)	টি_{এসটিজি}	-৩০	+৭০	°C
আর্দ্রতা	RH	-	90	%

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

নিম্নলিখিত টেবিলে দেখানো হয়েছে।

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	V_এফ	8.4	--	9.9	V	--
সামনের দিকে বর্তমান	আমি_এফ	--	160	--	mA	--
আলোকসজ্জা ((এলসিডি + সিটিপি সহ)	Lv	--	টিবিডি	--	সিডি/মি²	--
এলইডি লাইফ টাইম	N/A	--	30,000	--	এইচআর	নোট ১

নোটঃ

মডিউল ফাংশন বর্ণনা

পিন নং।	প্রতীক	এলসিএমকার্যকরী
1	ভিডিডি 3.৩ ভি	ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই
2	ভিডিডি 3.৩ ভি	ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই
3	রিসেট 3.৩ ভি	পুনরায় সেট পিন. উভয় পিন কম সেটিং LSI শুরু
4	জিএনডি	পিমাটি
5	MIPI_D0এন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 0 সিগন্যালের নেতিবাচক পোলারিটি
6	MIPI_D0পি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 0 সিগন্যালের ইতিবাচক মেরুতা
7	জিএনডি	পিমাটি
8	এমআইপিআই_ডি1এন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 1 সিগন্যালের নেতিবাচক মেরুতা
9	এমআইপিআই_ডি1পি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটার ইতিবাচক মেরুতা1সংকেত
10	জিএনডি	পিমাটি
11	MIPI_CLKএন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের নেতিবাচক মেরুতা
12	MIPI_CLKপি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের ইতিবাচক মেরুতা
13	জিএনডি	পিমাটি
14	এমআইপিআই_ডি2এন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 2 সিগন্যালের নেতিবাচক মেরুতা
15	এমআইপিআই_ডি2পি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটার ইতিবাচক মেরুতা2সংকেত
16	জিএনডি	পিমাটি
17	এমআইপিআই_ডি3এন	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 3 সিগন্যালের নেতিবাচক মেরুতা
18	এমআইপিআই_ডি3পি	নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটার ইতিবাচক মেরুতা3সংকেত
19	জিএনডি	পিমাটি
20	পিডব্লিউএম	এলসিডি ব্যাকলাইট কন্ট্রোল পিডব্লিউএম আউটপুট পিন
21	জিএনডি	পিমাটি
22	এলইডিকে	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
23	এলইডিকে	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
24	এলইডিএ	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
25	এলইডিএ	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।

সিটিপিপিনবর্ণনা:

পিন নং।	প্রতীক	টিপিকার্যকরী
1	সিTP_RST3.৩ ভি	টাচ প্যানেল পুনরায় সেট করুন
2	সিTP_INT3.৩ ভি	টাচ প্যানেল বিচ্ছিন্ন আউটপুট
3	সিTP_SDA3.৩ ভি	টাচ প্যানেল I2C ডেটা
4	সিTP_SCL3.৩ ভি	টাচ প্যানেল I2C ঘড়ি
5	জিএনডি	পিমাটি
6	সিTP_VDD3.৩ ভি	টাচ প্যানেল I/O PWR সরবরাহ

Rনির্ভরযোগ্যতা পরীক্ষা আইটেম

না, না।	পরীক্ষার আইটেম	পরীক্ষার অবস্থা	নোট
1	উচ্চ তাপমাত্রায় সঞ্চয়	+70°C / 96H	1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
2	নিম্ন তাপমাত্রা সঞ্চয়	-30°C / 96H
3	হাই টেম্প। অপারেটিং	+60°C / 96H
4	কম তাপমাত্রা	-২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা
5	উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ	50°C x 90%RH /96H
6	তাপ ও ঠান্ডা শক	স্ট্যাটিক অবস্থা, -20°C (৩০ মিনিট) ~৬০°C (৩০ মিনিট),১০টি চক্র

পণ্যের চিত্র

সুবিধা এবং সার্টিফিকেট

ট্যাগ:

টিএফটি এলসিডি ডিসপ্লে

TFT LCD মডিউল

TFT LCD স্ক্রিন

গোলাকার TFT LCD

স্কয়ার টিএফটি ডিসপ্লে

বার টাইপ TFT

এইচডিএমআই ড্রাইভার বোর্ড

ভিজিএ ড্রাইভার বোর্ড

ক্যাপাসিটিভ টাচ প্যানেল

3 ইঞ্চি এলসিডি

৪ ইঞ্চি এলসিডি

৭ ইঞ্চি এলসিডি মডিউল

১০ ইঞ্চি এলসিডি মডিউল

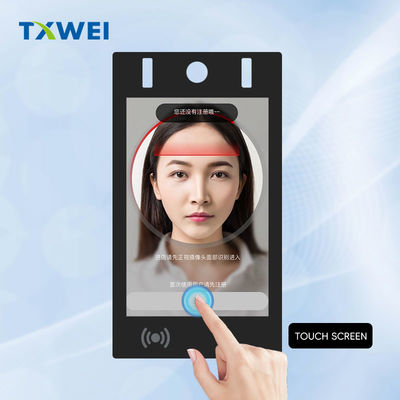

৭ ইঞ্চি এমআইপিআই টিএফটি এলসিডি ৮০০ * ১২৮০ ডট ক্যাপাসিটিভ টাচ স্ক্রিন এলসিডি ডিসপ্লে

নিরাপত্তা অ্যাক্সেস নিয়ন্ত্রণ প্রদর্শন প্যানেল

ক্যাপাসিটিভ টাচ টিএফটি এলসিডি ডিসপ্লে

550cd/m2 TFT LCD ডিসপ্লে

বৈশিষ্ট্য

800 x 1280 7 ইঞ্চি এলসিডি মডিউল,

উচ্চ উজ্জ্বলতা 7 ইঞ্চি এলসিডি প্রদর্শন,

টিএফটি এলসিডি ডিসপ্লে

TFT LCD মডিউল

TFT LCD স্ক্রিন

গোলাকার TFT LCD

স্কয়ার টিএফটি ডিসপ্লে

বার টাইপ TFT

এইচডিএমআই ড্রাইভার বোর্ড

ভিজিএ ড্রাইভার বোর্ড

ক্যাপাসিটিভ টাচ প্যানেল

3 ইঞ্চি এলসিডি

৪ ইঞ্চি এলসিডি

৭ ইঞ্চি এলসিডি মডিউল

১০ ইঞ্চি এলসিডি মডিউল

নিরাপত্তা অ্যাক্সেস নিয়ন্ত্রণ প্রদর্শন প্যানেল

ক্যাপাসিটিভ টাচ টিএফটি এলসিডি ডিসপ্লে

550cd/m2 TFT LCD ডিসপ্লে

বৈশিষ্ট্য

800 x 1280 7 ইঞ্চি এলসিডি মডিউল,

উচ্চ উজ্জ্বলতা 7 ইঞ্চি এলসিডি প্রদর্শন,
