| MOQ: | negotiate |
| মূল্য: | negotiate |
| স্ট্যান্ডার্ড প্যাকেজিং: | cardboard |
| প্রসবের সময়ের: | 16 |
| মূল্যপরিশোধ পদ্ধতি: | L/C TT D/P |
| সরবরাহ ক্ষমতা: | 10000pcs |
মডেল নং।:TXW700028N0
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন |
| এলসিডি আকার | 7.0 ইঞ্চি ((ডায়াগোনাল) |
| ড্রাইভার উপাদান | a-Si TFT সক্রিয় ম্যাট্রিক্স |
| রেজোলিউশন |
1024*3RGB ((H) X600 ((V) |
| প্রদর্শন মোড | সাধারণত সাদা, ট্রান্সমিসিভ |
| পয়েন্ট পিচ |
0.1506*0.1432 মিমি |
| সক্রিয় এলাকা |
154.21 ((H) * 85.92 ((V) মিমি |
| মডিউলের আকার |
164.৯*১০০*৩.৫ মিমি |
| পৃষ্ঠের চিকিত্সা | অ্যান্টি-গ্লেয়ার |
| রঙিন বিন্যাস | আরজিবি-স্ট্রিপ |
|
LCM ড্রাইভার IC |
HX8282A11 |
|
ব্যাকলাইট বর্তমান |
২০০-২৮০ এমএ |
|
লুমেন ডিগ্রি |
800cd/m2 |
7" টিএফটি 1024x600 ডট প্রোডাক্ট ডায়াগ্রাম
মডিউল ফাংশন বর্ণনা
| পিন নং। | প্রতীক | এলসিএমবর্ণনা |
| 1 | LEDA | এলইডি ব্যাকলাইটের জন্য পাওয়ার সাপ্লাই। |
| 2 | LEDA | এলইডি ব্যাকলাইটের জন্য পাওয়ার সাপ্লাই। |
| 3 | LEDK | ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 4 | LEDK | ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 5 | জিএনডি |
পাওয়ার গ্রাউন্ড |
| 6 | VCOM | সাধারণ ভোল্টেজ |
| 7 | ডিভিডিডি |
ডিজিটাল সার্কিটের জন্য শক্তি 3.3V |
| 8 | মোড |
DE/SYNC মোড নির্বাচন করুন। MODE=H:DE মোড;MODE=L:SYNC মোড |
| 9 | DE | RGB I/F মোড 1 এ ডেটা সক্ষম সংকেত |
| 10 | VS | উল্লম্ব সিঙ্ক। আরজিবি আই/এফ সিগন্যাল |
| 11 | এইচ এস | অনুভূমিক সিঙ্ক্রোনাইজেশন। RGB I/F সিগন্যাল |
| ১২-১৯ | B7~B0 | ৮ বিট ডাটা বাস প্রদর্শন নীল ডাটা |
| ২০-২৭ | জি৭-জি০ | ৮ বিট ডাটা বাস সবুজ ডেটা প্রদর্শন করে |
| ২৮-৩৫ | R7~R0 | ৮ বিট ডাটা বাস লাল রঙের ডেটা প্রদর্শন করে। |
| 36 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 37 | ডিসিএলকে | RGB I/F তে পিক্সেল ঘড়ি সংকেত |
| 38 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 39 | এল/আর |
বাম / ডান নির্বাচন |
| 40 | U/D |
উপরে/নীচে নির্বাচন |
| 41 | ভিএইচএইচ | গেট ON ভোল্টেজ |
| 42 | ভিজিএল | গেট অফ ভোল্টেজ |
| 43 | এভিডিডি | অ্যানালগ সার্কিটের জন্য শক্তি |
| 44 | রিসেট |
গ্লোবাল রিজার্ভেশন |
| 45 | এন সি |
কোন সংযোগ নেই |
| 46 | VCOM | সাধারণ ভোল্টেজ |
| 47 | ডিআইটিএইচবি |
ডিথারিং ফাংশন। ডিথারিং ফাংশন। ডিথার = এইচঃঅভ্যন্তরীণ ডিথারিং ফাংশন সক্ষম করুন; |
| 48 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 49 | এন সি |
কোন সংযোগ নেই |
| 50 | এন সি |
কোন সংযোগ নেই |
এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং
| বৈশিষ্ট্য | প্রতীক | মিনিট। | ম্যাক্স. | ইউনিট |
| এলসিএম অপারেটিং তাপমাত্রা | টিওপিআর | -২০ | +৭০ | °C |
| এলসিএম স্টোরেজ তাপমাত্রা | টিএসটিজি | -৩০ | +৮০ | °C |
| আর্দ্রতা | RH | 10 | 90 | % |
টিএফটি ডিসিসিবৈশিষ্ট্য
| বৈশিষ্ট্য | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | নোট |
| টিএফটি অপারেশনফ্রেম রেট | হার্টজ | -- | 60 | -- | হার্টজ | |
| সরবরাহ ভোল্টেজ (DC/DC) | ভিডিডি | 3.0 | 3.3 | 3.6 | V | |
| TFT গেট ON ভোল্টেজ | ভিএইচএইচ | 17 | 18 | 19 | V | নোট ২ |
| টিএফটি গেট অফ ভোল্টেজ | ভিজিএল | - ছয়টা।5 | -৬ | - পাঁচটা।5 | V | নোট ২ |
|
টিএফটি সাধারণ ভোল্টেজ |
Vcom | 3.0 | 3.15 | 3.3 | V | নোট ১ |
| এভিডিডি | এভিডিডি | 8.9 | 9.0 | 9.1 | V | নোট ৩ |
দ্রষ্টব্য ১ঃ ফ্লেকার মানকে অনুকূল করার জন্য VCOM মানকে বিভিন্ন অবস্থার দ্বারা সামঞ্জস্য করা উচিত।
দ্রষ্টব্য ২ঃ VGH এবং VGL হল TFT গেটের অপারেটিং ভোল্টেজ।
দ্রষ্টব্য ৩: বিপরীততা সামঞ্জস্য করুন, রঙ বড় এবং গাঢ় করুন, এবং রঙ ছোট এবং হালকা করুন।
ব্যাকলাইট ইউনিট বৈশিষ্ট্য
ব্যাকলাইট সিস্টেমটি 30 টি সাদা এলইডি সহ একটি প্রান্তিক আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।
| বৈশিষ্ট্য | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট |
| সামনের ভোল্টেজ | Vএফ | 8.8 | -- | 10 | V | - |
| সামনের দিকে বর্তমান | আমিএফ | -- | 200 | -- | mA | - |
| আলোকসজ্জা ((এলসিডি + সিটিপি সহ) | Lv | -- | 650 | -- | সিডি/মি2 | - |
| এলইডি লাইফ টাইম | N/A | -- | 30,000 | -- | এইচআর | নোট ১ |
নোটঃ
LED লাইফটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইমএল= 20mA/LED। LED এর জীবনকাল কমিয়ে আনা যেতে পারে যদি Iএল25mA/LED এর চেয়ে বড়
নির্ভরযোগ্যতা পরীক্ষার আইটেম
| না, না। | পরীক্ষার আইটেম | পরীক্ষার অবস্থা | নোট |
| 1 | উচ্চ তাপমাত্রায় সঞ্চয় | +80°C / 96H |
1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
|
| 2 | নিম্ন তাপমাত্রা সঞ্চয় | -30°C / 96H | |
| 3 | হাই টেম্প। অপারেটিং | +70°C / 96H | |
| 4 | কম তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা | |
| 5 | উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ | 60°C x 90%RH /96H | |
| 6 | তাপ ও ঠান্ডা শক | স্ট্যাটিক অবস্থা, -20°C (৩০ মিনিট) ~৭০°C (৩০ মিনিট),৫০টি চক্র |

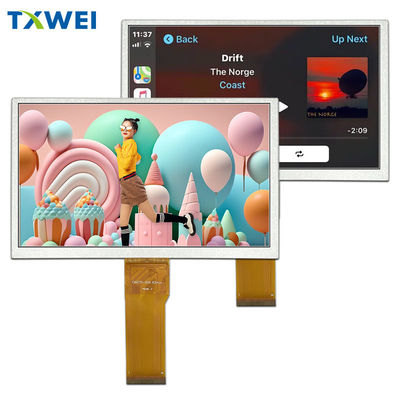

7" টিএফটি 1024x600 ডট প্রোডাক্ট ইমেজ
