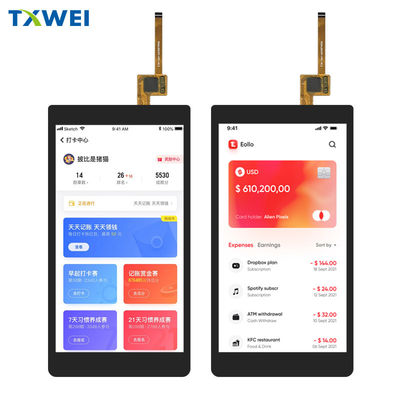

5.5 ইঞ্চি টিএফটি ডিসপ্লে প্রস্তুতকারক, পট্রেইট টাইপ 5.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে

পণ্য

5.5 ইঞ্চি টিএফটি ডিসপ্লে প্রস্তুতকারক, পট্রেইট টাইপ 5.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে

MOQ:	আলোচনা
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	পিচবোর্ড
প্রসবের সময়ের:	16 দিন
সরবরাহ ক্ষমতা:	১০০০ পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

শেনজেন, গুয়াংডং

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

ISO9001 IS014001 IATF16949

মডেল নম্বার

TXW550039N0-CTP

বিশেষভাবে তুলে ধরা:

720*1280 টিএফটি এলসিডি প্যানেল

সূর্যের আলোতে পাঠযোগ্য টিএফটি এলসিডি প্যানেল

5.5 ইঞ্চি টিএফটি এলসিডি প্যানেল

পণ্যের বর্ণনা

টিএফটি এলসিডি টাচ 5.5 ইঞ্চি এইচডি 720x1280 প্রতিকৃতি আইপিএস পূর্ণ দেখার কোণ সিটিপি এলসিডি মডিউল সহ এমআইপিআই ইন্টারফেসের সাথে টিএফটি

5.5 ইঞ্চি টিএফটি ডিসপ্লে প্রস্তুতকারক, প্রতিকৃতি টাইপ 5.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে ভূমিকা

বৈশিষ্ট্য

এই 5.5 ইঞ্চি TFT এলসিডি ডিসপ্লেTXW550039N0-CTP3 হল 5.5 ইঞ্চি ব্যাসার্ধ এবং 720x1280 পিক্সেলের রেজোলিউশন।
এই 5.5-ইঞ্চি এলসিডি ডিসপ্লে মডিউল একটিST7703ইন্টিগ্রেটেড সার্কিট, যা কন্ট্রোলার এবং ড্রাইভার আইসি ফাংশন অন্তর্ভুক্ত করে এবং এমআইপিআই ইন্টারফেস সমর্থন করে।
এই ৫.৫ ইঞ্চি পিসিএপি টিএফটি ডিসপ্লেতে ২১ ভোল্ট থেকে পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) রয়েছে।
এই ৫.৫ ইঞ্চি এলসিডি স্ক্রিনটি আইপিএস টাইপ ডিসপ্লে যার পূর্ণ দেখার কোণ ৮৫/৮৫/৮৫/৮৫ সর্বোচ্চ।
এই 5.5 ইঞ্চি প্রতিকৃতি টিএফটিTXW550039N0-CTP৩৫০ নিটের উজ্জ্বলতার সাথে প্রতিকৃতি মোডে প্রদর্শিত হয় এবং কাস্টমাইজ করা যায়
এই 5.5-ইঞ্চি টিএফটি ডিসপ্লেটি একটি পিসিএপি (প্রজেকশন ক্যাপাসিটিভ) টাচ প্যানেল দিয়ে সজ্জিত,ST7703আইসি, আই২সি ইন্টারফেস এবং ৫ পয়েন্ট টাচ প্রযুক্তি, যা একটি প্রতিক্রিয়াশীল এবং ব্যবহারকারী-বান্ধব অভিজ্ঞতা প্রদান করে।
এই ৫.৫ ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে স্ক্রিনটি -২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় কাজ করতে পারে; এর স্টোরেজ তাপমাত্রা -৩০ ডিগ্রি সেলসিয়াস থেকে +৮০ ডিগ্রি সেলসিয়াস পর্যন্ত।
অভ্যন্তরীণ বা বহিরঙ্গন ব্যবহার করা হয় কিনা, এই 5.5 ইঞ্চি TFT এলসিডি প্রদর্শন বিভিন্ন প্রদর্শন প্রয়োজনীয়তা পূরণ করতে পারেন। এটি শিল্পের জন্য উপযুক্ত একটি বহুমুখী এবং উচ্চ কার্যকারিতা সমাধানহ্যান্ডহেল্ড পিডিএ, পিওএস মেশিন, জরিপ যন্ত্র, মেডিকেল কন্ট্রোল, সিকিউরিটি, শিক্ষা প্রদর্শন, সরঞ্জাম নিয়ন্ত্রণ প্যানেল এবং অন্যান্য ক্ষেত্র।

পণ্যের তথ্য

পণ্যঃ	5.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে
রেজল্যুশন:	৭২০x১২৮০ ডট
ইন্টারফেসঃ	এমআইপিআই
দেখার দিকঃ	আইপিএস সমস্ত দেখার কোণ ((85/85/85/85)
টাচ স্ক্রিনঃ	পিসিএপি
পিসিএপি কাঠামোঃ	জি+এফএফ
সিটিপি কন্ট্রোলার:	জিটি৯১১
এলসিডি কন্ট্রোলার:	ST7703
কভার গ্লাসের মাত্রাঃ	কাস্টমাইজযোগ্য
সংযোগঃ	জিআইএফ এফপিসি
পিন নম্বরঃ	২৫ পিন
পৃষ্ঠের উজ্জ্বলতাঃ	৩৫০ সিডি/এম২ ((নিট)
এলইডি লাইফটাইমঃ	30,000 ঘন্টা
সম্মতিঃ	সিই & এফসিসি & রোএইচএস সম্মত

5.5 ইঞ্চি টিএফটি ডিসপ্লে প্রস্তুতকারক, প্রতিকৃতি টাইপ 5.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে অঙ্কন

5.5 ইঞ্চি টিএফটি ডিসপ্লে প্রস্তুতকারক, পট্রেইট টাইপ 5.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে 0

5.5 ইঞ্চি টিএফটি ডিসপ্লে প্রস্তুতকারক, পট্রেইট টাইপ 5.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে 1

এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	টি_{ওপিআর}	-২০	+৬০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টি_{এসটিজি}	-৩০	+৭০	°C
টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা ((20% ~ 90%RH)	টি_{ওপিআর}	-২০	+৬০	°C
TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা ((20% ~ 90%RH)	টি_{এসটিজি}	-৩০	+৭০	°C
আর্দ্রতা	RH	-	90	%

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

ব্যাকলাইট সিস্টেমটি হ'ল সাদা 14 টি এলইডি সহ একটি প্রান্ত আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	V_এফ	19.6	--	22.4	V	--
সামনের দিকে বর্তমান	আমি_এফ	--	40	--	mA	--
আলোকসজ্জা ((এলসিডি + সিটিপি সহ)	Lv	--	টিবিডি	--	সিডি/মি²	--
এলইডি লাইফ টাইম	N/A	--	30,000	--	এইচআর	নোট ১

নোটঃ

(১) LED লাইফ টাইম LED লাইফ টাইম LED লাইফ টাইমটি সংজ্ঞায়িত করা হয় যখন মডিউল উজ্জ্বলতা IL = 20mA / LED এ মূল উজ্জ্বলতার 50% হ্রাস পায়। LED লাইফ টাইম হ্রাস করা যেতে পারে যদি কাজ IL 25mA / LED এর চেয়ে বড় হয়।

মডিউল ফাংশন বর্ণনা

পিন নং।	প্রতীক	এলসিএম কার্যকরী
1-২	এলইডিএ	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
৩-৪	এলইডিকে	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
5	জিএনডি	পাওয়ার গ্রাউন্ড
6	আইওভিসিসি1.৮ ভোল্ট	I/O এবং ইন্টারফেস পাওয়ার সাপ্লাই (IOVCC):1.65V থেকে 2.0V
7	Vসিআই2.৮ ভোল্ট	অ্যানালগ পাওয়ার সাপ্লাই (ভিসিআই):2.5V থেকে 3.3V
8	রিসেট	সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন।
9	টিই	ফ্রেম হেড ইমপ্লান্সের জন্য টুকরো টুকরো।
10	এলসিডি আইডি	আইডি সার্কিটের জন্য আইডি পিন পড়ুন।
11	জিএনডি	পাওয়ার গ্রাউন্ড
12	CLKP	উচ্চ গতির ইন্টারফেস ঘড়ি ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুটপিন
13	CLKN	উচ্চ গতির ইন্টারফেস ঘড়ি ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুটপিন
14	জিএনডি	পাওয়ার গ্রাউন্ড
15	ডি0P	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
16	ডি0N	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
17	জিএনডি	পাওয়ার গ্রাউন্ড
18	ডি১ পি	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
19	ডি১ এন	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
20	জিএনডি	পাওয়ার গ্রাউন্ড
21	ডি২পি	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
22	ডি২ এন	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
23	জিএনডি	পাওয়ার গ্রাউন্ড
24	ডি৩পি	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন
25	ডি৩এন	হাই স্পিড ইন্টারফেসের ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট/আউটপুট পিন

পিন নং।	প্রতীক	টিপিকার্যকরী
1	CTP_Vসিসি 3.3V	টাচ প্যানেল Pওয়ারসরবরাহ2.8~3.3V
2	CTP_Rএসটি1.8V	টাচ প্যানেল পুনরায় সেট করুন
3	CTP_SCL1.8V	টাচ প্যানেল I2C ঘড়ি
4	CTP_SDA1.8V	টাচ প্যানেল I2C ডেটা
5	CTP_INT1.8V	টাচ প্যানেল বিচ্ছিন্ন আউটপুট
6	জিএনডি	পিমাটি

Rনির্ভরযোগ্যতা পরীক্ষা আইটেম

না, না।	পরীক্ষার আইটেম	পরীক্ষার অবস্থা	নোট
1	উচ্চ তাপমাত্রায় সঞ্চয়	+70°C / 96H	1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
2	নিম্ন তাপমাত্রা সঞ্চয়	-30°C / 96H
3	হাই টেম্প। অপারেটিং	+60°C / 96H
4	কম তাপমাত্রা	-২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা
5	উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ	50°C x 90%RH /96H
6	তাপ ও ঠান্ডা শক	স্ট্যাটিক অবস্থা, -20°C (৩০ মিনিট) ~৬০°C (৩০ মিনিট),১০টি চক্র

5.5 ইঞ্চি টিএফটি ডিসপ্লে প্রস্তুতকারক, পোর্ট্রেট টাইপ 5.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে চিত্র
