পণ্যের বিবরণ

বাড়ি > পণ্য >

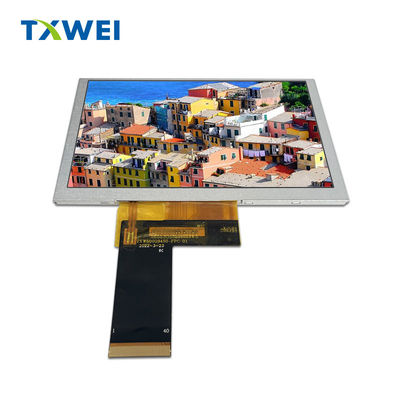

৫ ইঞ্চি আইপিএস টিএফটি এলসিডি ৮০০*৪৮০ পিক্সেল ২৬২ কে ফুল কালার ডিসপ্লে ST৭২৬২ ড্রাইভার আইসি

পণ্য

৫ ইঞ্চি আইপিএস টিএফটি এলসিডি ৮০০*৪৮০ পিক্সেল ২৬২ কে ফুল কালার ডিসপ্লে ST৭২৬২ ড্রাইভার আইসি

MOQ:	আলোচনা
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	পিচবোর্ড
প্রসবের সময়ের:	16 দিন
সরবরাহ ক্ষমতা:	১০০০ পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

শেনজেন, গুয়াংডং

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE FCC IS014001 IATF16949

মডেল নম্বার

TXW500094S6

বিশেষভাবে তুলে ধরা:

টিএফটি এলসিডি ডিসপ্লে

পণ্যের বর্ণনা

পিরডাক্ট ভূমিকা

আউটডোর হাইলাইট 5 ইঞ্চি 800 * 480 আরজিবি 24 বিট ইন্টারফেস টিএফটি 5 ইঞ্চি এলসিডি কাস্টমাইজড টাচ স্ক্রিন টিএফটি এলসিডি ডিসপ্লে

৫ ইঞ্চি আইপিএস টিএফটি এলসিডি একটি ২৬২ কে রঙের ডিসপ্লে স্ক্রিন যা ৫ ইঞ্চির ব্যাসার্ধ এবং ৮০০ * ৪৮০ ডট ম্যাট্রিক্সের রেজোলিউশন সহ। এই পণ্যটি আইপিএস (ইন প্লেন সুইচিং) ডিসপ্লে প্রযুক্তি গ্রহণ করে,ব্যবহারকারীদের বিভিন্ন কোণ থেকে একটি সামঞ্জস্যপূর্ণ চাক্ষুষ অভিজ্ঞতা নিশ্চিত করার জন্য অতি প্রশস্ত দেখার কোণ সরবরাহ করাএই ডিসপ্লে স্ক্রিনটি সিঙ্গল পয়েন্ট আরটিপি এবং মাল্টি-পয়েন্ট সিটিপি টাচ প্রযুক্তি সমর্থন করে, যা স্বজ্ঞাত মানব-কম্পিউটার মিথস্ক্রিয়া অর্জন করে।

৫ ইঞ্চি আইপিএস টিএফটি এলসিডি হল আরজিবি ইন্টারফেসের সাথে একটি উচ্চ সংজ্ঞা প্রদর্শন পর্দা। এর কাজের লজিক ভোল্টেজ 16.8V, একটি অন্তর্নির্মিত ST7262 ড্রাইভার আইসি এবং -30 + 85C এর একটি কাজের তাপমাত্রা সহ।

5 ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লে স্ক্রিন বহিরঙ্গন উচ্চ উজ্জ্বলতা সরঞ্জাম প্রদর্শন, বৈদ্যুতিক গাড়ির ড্যাশবোর্ড, মোটরসাইকেল ড্যাশবোর্ড প্রদর্শন, হিমায়ন পর্যবেক্ষণ সরঞ্জাম প্রদর্শন ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়.এটি গ্রাহক ইলেকট্রনিক্স পণ্যগুলির একটি অপরিহার্য অংশ হয়ে উঠেছে। এটি উত্তেজনাপূর্ণ চাক্ষুষ অভিজ্ঞতা প্রদান করতে পারে,চিত্র প্রদর্শনের জন্য ব্যবহারকারীদের চাহিদা পূরণ, এবং নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজড সেবা সমর্থন।

বৈশিষ্ট্য
আকারঃ ৫ ইঞ্চি
রেজল্যুশন:৮০০*৪৮০পিক্সেল
প্রদর্শন মোডঃ আইপিএস
ড্রাইভার আইসিঃST7262
উজ্জ্বলতাঃ 1500cd/m2
ইন্টারফেসের ধরনঃ RGB
কাজের তাপমাত্রাঃ -30 °C থেকে 85 °C
সংরক্ষণের তাপমাত্রাঃ-30 °C থেকে 85 °C
ব্যাকলাইটের ধরনঃ LED ব্যাকলাইট, উজ্জ্বলতা এবং পরিমাণ মডেল অনুযায়ী পরিবর্তিত হয়

রূপরেখাঅঙ্কন

৫ ইঞ্চি আইপিএস টিএফটি এলসিডি ৮০০*৪৮০ পিক্সেল ২৬২ কে ফুল কালার ডিসপ্লে ST৭২৬২ ড্রাইভার আইসি 0

৫ ইঞ্চি আইপিএস টিএফটি এলসিডি ৮০০*৪৮০ পিক্সেল ২৬২ কে ফুল কালার ডিসপ্লে ST৭২৬২ ড্রাইভার আইসি 1

মডিউল ফাংশন বর্ণনা

পিন নং।	প্রতীক	বর্ণনা
1	LEDK	পাওয়ার সাপ্লাই- ব্যাকলাইট ক্যাথোডের জন্য
2	LEDA	ব্যাকলাইট অ্যানোডের জন্য পাওয়ার সাপ্লাই+
3	জিএনডি	জিএনডি
4	ভিডিডি	পাওয়ার সাপ্লাই
৫-১২	R0~R7	৮ বিট ডাটা বাস লাল রঙের ডেটা প্রদর্শন করে।
১৩ থেকে ২০	G0~G7	৮ বিট ডাটা বাস সবুজ ডেটা প্রদর্শন করে
২১-২৮	বি০-বি৭	৮ বিট ডাটা বাস প্রদর্শন নীল ডাটা
29	জিএনডি	জিএনডি
30	ডিসিএলকে	RGB I/F তে পিক্সেল ঘড়ি সংকেত
31	ডিআইএসপি	DISP=0:স্ট্যান্ডবাই মোড (ডিফল্ট),DISP=1:স্বাভাবিক প্রদর্শন মোড
32	HSYNC	অনুভূমিক সিঙ্ক্রোনাইজেশন। RGB I/F সিগন্যাল
33	VSYNC	উল্লম্ব সিঙ্ক। আরজিবি আই/এফ সিগন্যাল
34	DE	RGB I/F মোড 1 এ ডেটা সক্ষম সংকেত
35	এন সি	এন সি
36	জিএনডি	জিএনডি
37	এক্সআর (এনসি)	এন সি
38	YD ((NC)	এন সি
39	এক্সএল ((এনসি)	এন সি
40	YU(NC)	এন সি

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

ব্যাকলাইট সিস্টেমটি 18 টি সাদা এলইডি সহ একটি প্রান্তিক আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	V_এফ	16.5	--	17.4	V	--
সামনের দিকে বর্তমান	আমি_এফ	--	120	--	mA	--
আলোকসজ্জা ((এলসিডি সহ)	Lv	--	1500	--	সিডি/মি²	--
এলইডি লাইফ টাইম	N/A	--	20,000	--	এইচআর	নোট ১

নোটঃ

LED লাইফটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম_এল= 20mA/LED। LED এর জীবনকাল কমিয়ে আনা যেতে পারে যদি I_এল২৫ এমএ/এলইডি এর চেয়ে বড়।

অপটিক্যাল স্পেসিফিকেশন

৫ ইঞ্চি আইপিএস টিএফটি এলসিডি ৮০০*৪৮০ পিক্সেল ২৬২ কে ফুল কালার ডিসপ্লে ST৭২৬২ ড্রাইভার আইসি 2

নির্ভরযোগ্যতা পরীক্ষার আইটেম

না, না।	পরীক্ষার আইটেম	পরীক্ষার অবস্থা	নোট
1	উচ্চ তাপমাত্রায় সঞ্চয়	+85°C / 240H	1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
2	নিম্ন তাপমাত্রা সঞ্চয়	-30°C / 240H
3	হাই টেম্প। অপারেটিং	+85°C / 240H
4	কম তাপমাত্রা	-30°C / 240H
5	উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ	60+5°C x 90%RH / 240H
6	তাপ ও ঠান্ডা শক	স্ট্যাটিক অবস্থা, -৩০°C (৩০ মিনিট) ~৮৫°C (৩০ মিনিট),৫০টি চক্র

পিরডাক্টচিত্র
