| MOQ: | negotiate |
| মূল্য: | negotiate |
| স্ট্যান্ডার্ড প্যাকেজিং: | cardboard |
| প্রসবের সময়ের: | 16 |
| মূল্যপরিশোধ পদ্ধতি: | L/C TT D/P |
| সরবরাহ ক্ষমতা: | 10000pcs |

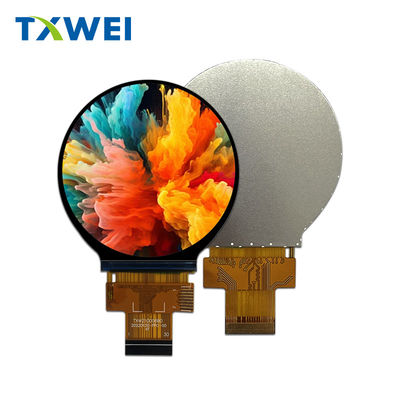

2.১ ইঞ্চি গোলাকার এলসিডি,গোলাকারটিএফটি এলসিডি ২.১"
TXW210006B0 হল একটি ২.১ ইঞ্চি ব্যাসার্ধযুক্ত ৪৮০ * ৪৮০ পূর্ণ রঙের বৃত্তাকার টিএফটি এলসিডি স্ক্রিন ডিসপ্লে। এটি এমআইপিআই ইন্টারফেস সমর্থন করে এবং স্মার্ট হোম অ্যাপ্লায়েন্স, স্মার্ট রিমোট কন্ট্রোল,স্মার্ট রোটারি সুইচ, শিশুদের শিক্ষা, চিকিৎসা যন্ত্রপাতি, অটোমোবাইল ইন্টেলিজেন্ট ইন্টারকানেকশন এবং অন্যান্য পণ্য।
TXW210006B0 হল একটি বৃত্তাকার TFT-LCD যার উজ্জ্বলতা 450 নিট (সাধারণ মান) । এটি -20 ° C থেকে +70 ° C পর্যন্ত তাপমাত্রায় কাজ করতে পারে, -30 ° C থেকে +80 ° C পর্যন্ত স্টোরেজ তাপমাত্রা পরিসীমা সহ।
| পণ্যঃ | 2১ ইঞ্চি গোলাকার টিএফটি ডিসপ্লে | টাচ স্ক্রিনঃ | স্পর্শ ছাড়াই (সিটিপি অপশন সহ) |
|---|---|---|---|
| রেজল্যুশন: |
৪৮০*৪৮০ ডট |
কভার গ্লাসের মাত্রাঃ | কাস্টমাইজযোগ্য |
| দেখার দিকঃ | আইপিএস (সমস্ত দেখার কোণ) | ইন্টারফেসঃ |
এমআইপিআই |
| পিন নম্বরঃ | ৩০ পিন | রূপরেখা মাত্রাঃ |
56.18*59.71*2.2 মিমি |
|
এলসিএম ড্রাইভার আইসিঃ |
ST7701S |
পৃষ্ঠের উজ্জ্বলতাঃ | 450 Cd/m2 ((নিটস) |
| এলইডি লাইফটাইমঃ | 30,000 ঘন্টা | সম্মতিঃ | CE&FCC & RoHS সম্মতি |
2.1 ইঞ্চি বৃত্তাকার LCD, বৃত্তাকার TFT LCD 2.1 "অঙ্কন
মডিউল ফাংশন বর্ণনা
| পিন নং। | প্রতীক | কার্যকরী |
| 1 | LEDA | ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 2 | LEDK | ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 3 | LEDK | ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
| 4 | ভিসিআমি | এলসিডির পাওয়ার সাপ্লাই। |
| 5 | আইওভিসিসি | I/O এর জন্য পাওয়ার সাপ্লাই। |
| 6 | রিসেট | সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন। |
| 7 | টিই | ফ্রেম হেড ইমপ্লান্সের জন্য টুকরো টুকরো। |
| 8 | পিডব্লিউএম | এলইডি ড্রাইভিং এর পিডব্লিউএম (পলস ওয়াইড মডুলেশন) সিগন্যাল। |
| 9 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 10 | এমআইপিআই_0P | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটার ধনাত্মক মেরুদণ্ড 0 সিগন্যাল |
| 11 | এমআইপিআই_0N | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 0 সিগন্যালের নেতিবাচক পোলারিটি |
| 12 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 13 | এমআইপিআই_১ পি | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 1 সিগন্যালের ইতিবাচক মেরুতা |
| 14 | এমআইপিআই_১ এন | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ডেটা 1 সিগন্যালের নেতিবাচক মেরুতা |
| 15 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 16 | CLKP | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের ইতিবাচক মেরুতা |
| 17 | CLKN | নিম্ন ভোল্টেজ ডিফারেনশিয়াল ঘড়ি সংকেতের নেতিবাচক মেরুতা |
| 18 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 19 | এন সি | কোন সংযোগ নেই। |
| 20 | এন সি | কোন সংযোগ নেই। |
| 21 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 22 | এন সি | কোন সংযোগ নেই। |
| 23 | এন সি | কোন সংযোগ নেই। |
| 24 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 25 | CTP_INT | টাচ প্যানেল বিচ্ছিন্ন আউটপুট |
| 26 | CTP_SDA | টাচ প্যানেল I2C ডেটা |
| 27 | CTP_SCL | টাচ প্যানেল I2C ঘড়ি |
| 28 | CTP_Rইএসইটি | টাচ প্যানেল পুনরায় সেট করুন |
| 29 | CTP_Vসিআই | টাচ প্যানেল Pওয়ারসরবরাহ2.8~3.3V |
| 30 | জিএনডি | পাওয়ার গ্রাউন্ড |
ব্যাকলাইট ইউনিট বৈশিষ্ট্য
ব্যাকলাইট সিস্টেমটি 4 টি সাদা এলইডি সহ একটি প্রান্ত আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।
| বৈশিষ্ট্য | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | নোট |
| সামনের ভোল্টেজ | Vএফ | 2.8 | -- | 3.2 | V | -- |
| সামনের দিকে বর্তমান | আমিএফ | -- | 80 | -- | mA | -- |
| আলোকসজ্জা ((এলসিডি সহ) | Lv | -- | 450 | -- | সিডি/মি2 | -- |
| এলইডি লাইফ টাইম | N/A | -- | 30,000 | -- | এইচআর | নোট ১ |
নোটঃ
(১) LED লাইফ টাইম LED লাইফ টাইম LED লাইফ টাইমটি সংজ্ঞায়িত করা হয় যখন মডিউল উজ্জ্বলতা IL = 20mA / LED এ মূল উজ্জ্বলতার 50% হ্রাস পায়। LED লাইফ টাইম হ্রাস করা যেতে পারে যদি কাজ IL 25mA / LED এর চেয়ে বড় হয়।
2.1 ইঞ্চি গোলাকার এলসিডি, গোলাকার টিএফটি এলসিডি ২.১" আসল পণ্য চিত্র
কারখানা ও সুবিধা
ভিডিও
|
|
