পণ্যের বিবরণ

বাড়ি > পণ্য >

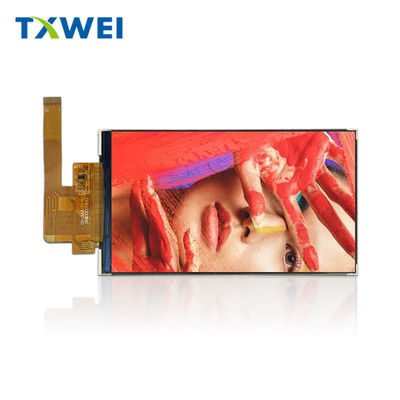

4.7 ইঞ্চি এসপিআই টিএফটি এলসিডি ডিসপ্লে 720 * 1280 পিক্সেল 25 পিন এমআইপিআই ইন্টারফেস জেডি 9365 ডিএ ড্রাইভার আইসি

পণ্য

4.7 ইঞ্চি এসপিআই টিএফটি এলসিডি ডিসপ্লে 720 * 1280 পিক্সেল 25 পিন এমআইপিআই ইন্টারফেস জেডি 9365 ডিএ ড্রাইভার আইসি

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

Model Number

TXW470008B0

পিক্সেলের সংখ্যা:

720*1280

আইসি/এলসিএম ড্রাইভার আইসি:

JD9365DA

Lcm পিন n গণনা:

পিক্সেল বিন্যাস:

আরজিবি স্ট্রাইপ

এলসিডি টাইপ:

সাধারণত কালো

এলসিএম ইন্টারফেস:

এমআইপিআই বিট ইন্টারফেস

পিক্সেল পিচ (W*H):

61.4*112.6*1.6

উজ্জ্বলতা:

400cd/m²

বিশেষভাবে তুলে ধরা:

আরজিবি টিএফটি এলসিডি স্ক্রিন

স্ট্রিপ টিএফটি এলসিডি স্ক্রিন

JD9365DA টিএফটি এলসিডি স্ক্রিন

পণ্যের বর্ণনা

পণ্যের ভূমিকা

4.7-ইঞ্চি এসপিআই টিএফটি ডিসপ্লে স্ক্রিনটি 720 * 1280 ডট ম্যাট্রিক্স এমআইপিআই ইন্টারফেসের সাথে একটি রঙিন টিএফটি এলসিডি স্ক্রিন, সমৃদ্ধ রঙের প্রদর্শন এবং উচ্চ রেজোলিউশন বৈশিষ্ট্যযুক্ত,ব্যবহারকারীদের একটি পরিষ্কার চাক্ষুষ অভিজ্ঞতা প্রদান. পেমেন্ট ডিভাইস, শিশু মনিটর, মনিটরিং ডিভাইস ডিসপ্লে, অ্যাক্সেস কন্ট্রোল উপস্থিতি ডিভাইস, সুরক্ষা ডিভাইস, হ্যান্ডহেল্ড ডিভাইস, শিশুদের শিক্ষার প্রদর্শন প্যানেল ইত্যাদির জন্য উপযুক্ত

এই 4.7-ইঞ্চি এমআইপিআই টিএফটি টিএক্সডাব্লু 470008 বি0 মডিউলটি একটি অন্তর্নির্মিত জেডি 9365 ডিএ ড্রাইভার আইসি সহ আসে; এটি এমআইপিআই বিআইটি ইন্টারফেস সমর্থন করে এবং এর পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) 15 ভি।এটি -20 °C থেকে +70 °C তাপমাত্রা পরিসরে কাজ করতে পারে এবং -30 °C থেকে +80 °C তাপমাত্রা পরিসরে সংরক্ষণ করতে পারে.

এই 4.7-ইঞ্চি এমআইপিআই টিএফটি পণ্যের উপর ভিত্তি করে, তিয়ানসিয়ানওয়ে টেকনোলজি বিভাজিত কাস্টমাইজড সমাধান সরবরাহ করে, যার মধ্যে রয়েছে তবে সীমাবদ্ধ নয়ঃ

ব্যাকলাইট কাস্টমাইজেশনঃ পণ্যের প্রয়োজনীয়তা অনুযায়ী ব্যাকলাইটের ধরণ এবং উজ্জ্বলতা সামঞ্জস্য করুন।

ইন্টারফেস কাস্টমাইজেশনঃ নির্দিষ্ট হার্ডওয়্যার প্ল্যাটফর্মের সাথে খাপ খাইয়ে নেওয়ার জন্য এলসিডি স্ক্রিন ক্যাবলের কাঠামো এবং ইন্টারফেস পরিবর্তন করুন।

টাচ স্ক্রিন ইন্টিগ্রেশনঃ অপশনাল রেসিসিভ বা ক্যাপাসিটিভ টাচ স্ক্রিন ব্যবহারকারীর ইন্টারঅ্যাকশন অভিজ্ঞতা উন্নত করতে পারে।

বৈশিষ্ট্য

পণ্যঃ	4.7 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে
মডেল নম্বর	TXW470008B0
রেজল্যুশন:	৭২০*১২৮০
দেখার দিকঃ	১২টা
ইন্টারফেসঃ	এমআইপিআই বিআইটি
রূপরেখা মাত্রাঃ	61.৪১১২.৬১6(মিমি)
সক্রিয় এলাকাঃ	58.104 ((H) *103.296 ((V)(মিমি)
পিন নম্বরঃ	২৫ পিন
সংযোগঃ	FPC প্লাগিং
পৃষ্ঠের উজ্জ্বলতাঃ	৪০০ সিডি/মি২ (নিট)
এলইডি লাইফটাইমঃ	430,000 ঘন্টা
সার্টিফিকেটঃ	আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015
সম্মতিঃ	রোস & সিই & এফসিসি সম্মতি

রূপরেখা

4.7 ইঞ্চি এসপিআই টিএফটি এলসিডি ডিসপ্লে 720 * 1280 পিক্সেল 25 পিন এমআইপিআই ইন্টারফেস জেডি 9365 ডিএ ড্রাইভার আইসি 0

4.7 ইঞ্চি এসপিআই টিএফটি এলসিডি ডিসপ্লে 720 * 1280 পিক্সেল 25 পিন এমআইপিআই ইন্টারফেস জেডি 9365 ডিএ ড্রাইভার আইসি 1

মডিউল ফাংশন বর্ণনা

পিন নং।	প্রতীক	কার্যকরী
1	জিএনডি	পাওয়ার গ্রাউন্ড
2	এলইডিএ	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
3	এলইডিকে	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
4	জিএনডি	পাওয়ার গ্রাউন্ড
5	Vসিসি2.৮ ভোল্ট	পাওয়ার সাপ্লাই ২।5-৩.৬ ভোল্ট
6	জিএনডি	পাওয়ার গ্রাউন্ড
7	ভিডিডিআইও1.৮ ভোল্ট	পাওয়ার সাপ্লাই 1.65-3.3V
8	RST	সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন।
9	এলপিটিই	এমসিইউকে ফ্রেম মেমরিতে সিঙ্ক্রোনাইজ করার জন্য টিয়ারিং এফেক্ট সিগন্যাল ব্যবহার করা হয়
10	এন সি(আইডি)	এন সি
11	জিএনডি	পাওয়ার গ্রাউন্ড
12	টিসিএন	MIPI-DSI CLOCK ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
13	টিসিপি	MIPI-DSI CLOCK ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
14	জিএনডি	পাওয়ার গ্রাউন্ড
15	টিডিএন0	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
16	টিডিP0	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
17	জিএনডি	পাওয়ার গ্রাউন্ড
18	টিডিN1	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
19	টিডিP1	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
20	জিএনডি	পাওয়ার গ্রাউন্ড
21	টিডিN2	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
22	টিডিপি২	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
23	জিএনডি	পাওয়ার গ্রাউন্ড
24	টিডিN3	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন
25	টিডিP3	MIPI-DSI ডেটা ডিফারেনশিয়াল সিগন্যাল ইনপুট পিন

এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	টি_{ওপিআর}	-২০	+৭০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টি_{এসটিজি}	-৩০	+৮০	°C
আর্দ্রতা	RH	--	90	%

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

ব্যাকলাইট সিস্টেমটি 10 টি সাদা এলইডি সহ একটি প্রান্ত আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	V_এফ	14.5	--	16	V	--
সামনের দিকে বর্তমান	আমি_এফ	--	40	--	mA	--
আলোকসজ্জা ((এলসিডি সহ)	Lv	--	280	--	সিডি/মি²	--
এলইডি লাইফ টাইম	N/A	--	30,000	--	এইচআর	নোট ১

নোটঃ

(১) LED লাইফ টাইম LED লাইফ টাইম LED লাইফ টাইমটি সংজ্ঞায়িত করা হয় যখন মডিউল উজ্জ্বলতা IL = 20mA / LED এ মূল উজ্জ্বলতার 50% হ্রাস পায়। LED লাইফ টাইম হ্রাস করা যেতে পারে যদি কাজ IL 25mA / LED এর চেয়ে বড় হয়।

Rনির্ভরযোগ্যতা পরীক্ষা আইটেম

না, না।	পরীক্ষার আইটেম	পরীক্ষার অবস্থা	নোট
1	উচ্চ তাপমাত্রায় সঞ্চয়	+80°C / 240H	1ফাংশনাল টেস্ট ঠিক আছে। অনুপস্থিত সেগমেন্ট, সংক্ষিপ্ত, অস্পষ্ট সেগমেন্ট, অস্বাভাবিকভাবে প্রদর্শিত এবং তরল স্ফটিক ফুটো নিষিদ্ধ। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল মুক্ত এবং পতন, ফ্রেম রেইনবো.
2	নিম্ন তাপমাত্রা সঞ্চয়	-30°C / 240H
3	হাই টেম্প। অপারেটিং	+70°C / 240H
4	কম তাপমাত্রা	-20°C / 240H
5	উচ্চ তাপমাত্রা / আর্দ্রতা স্টোরেজ	50+5°C x 90%RH / 48H
6	তাপ ও ঠান্ডা শক	স্ট্যাটিক অবস্থা, -30°C ((১ ঘন্টা) ~60°C (1 ঘন্টা) ~-30°C ((১ ঘন্টা),প্যাকেজিং, ১০টি চক্র

পণ্যের চিত্র

সুবিধা এবং সার্টিফিকেশন
