2.4 ইঞ্চি প্রজেক্টেড ক্যাপাসিটিভ টাচ ডিসপ্লে, ক্যাপাসিটিভ মাল্টি টাচ প্যানেল 240x320 ডট

পণ্য

2.4 ইঞ্চি প্রজেক্টেড ক্যাপাসিটিভ টাচ ডিসপ্লে, ক্যাপাসিটিভ মাল্টি টাচ প্যানেল 240x320 ডট

MOQ:	negotiate
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	cardboard
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	L/C TT D/P
সরবরাহ ক্ষমতা:	10000pcs

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

Place of Origin

Guangdong,China

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

মডেল নম্বার

TXW240091S0-CTP

এলসিডি টাইপ:

সাধারণত কালো

আকার:

পিক্সেল বিন্যাস:

আরজিবি স্ট্রাইপ

ড্রাইভ উপাদান:

TFT সক্রিয় ম্যাট্রিক্স

অপারেটিং তাপমাত্রা:

-20+70

সক্রিয় এলাকা:

36.৭২*৪৮96

লুমেন ডিগ্রী:

600cd/m²

পিক্সেলের সংখ্যা:

240*320

বিশেষভাবে তুলে ধরা:

2.4 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে

240*320 টাচ টিএফটি এলসিডি স্ক্রিন

পণ্যের বর্ণনা

2পিসিএপি টাচ স্ক্রিন সহ.4 ইঞ্চি টিএফটি এলসিডি বর্ণনা

2.4 ইঞ্চি কিউভিজিএ 240x320 ডটস টিএফটি এলসিডি ডিসপ্লে পিসিএপি প্রজেক্টেড ক্যাপাসিটিভ টাচ সহ এমসিইউ ইন্টারফেস

TXW240091S0-CTP একটি 2.4-ইঞ্চি 8/16 বিট এমপিইউ ইন্টারফেস QVGA TN টাইপ TFT-LCD মডিউল যা একটি ক্যাপাসিটিভ টাচ স্ক্রিন (সিটিপি) সহ। এটি একটি উল্লম্ব / উল্লম্ব সক্রিয় ম্যাট্রিক্স টিএফটি মডিউল যা ট্রান্সমিশন মোড সহ।এর রেজোলিউশন 240x320 পিক্সেল. এই 2.4 ইঞ্চি টিএফটি ডিসপ্লে মডিউল একটি নিয়ামক আইসি ST7789 আছে, MPU ইন্টারফেস সমর্থন করে, এবং CTP I2C ইন্টারফেস। উজ্জ্বলতা 600cd / মি 2, কাজের তাপমাত্রা পরিসীমা -20 ~ + 70 °C,এবং স্টোরেজ তাপমাত্রা পরিসীমা -30 ~ + 80 °Cএই নকশাটি হ্যান্ডহেল্ড এফআরআইডি ডিসপ্লে, ইনস্ট্রুমেন্ট ডিসপ্লে, মেডিকেল সরঞ্জাম ডিসপ্লে, হোম অ্যাপ্লায়েন্স ডিসপ্লে, ইন্ডাস্ট্রিয়াল সরঞ্জাম ডিসপ্লে, ড্রাইভিং রেকর্ডার,ফটোগ্রাফি সরঞ্জাম, ইত্যাদি এলসিডি প্যানেল চালানোর জন্য পাওয়ার সাপ্লাই ভোল্টেজ (ভিসিসি) 3V।

পণ্যঃ	2.4 ইঞ্চি সিটিপি টিএফটি এলসিডি	রেজল্যুশন:	240x320 ডট
টাচ স্ক্রিনঃ	সিটিপি দিয়ে	কভার গ্লাসের মাত্রাঃ	কাস্টমাইজযোগ্য
রূপরেখা মাত্রাঃ	46.৩২৬৩.৮৬৩67মিমি	দেখার দিকঃ	সমস্ত ঘন্টা
ইন্টারফেসঃ	৮/১৬ বিট এমসিইউ + আই২সি (পিসিএপি)	পিন নম্বরঃ	৪০টি পিন
LCM ড্রাইভার IC:	ST7789	পৃষ্ঠের উজ্জ্বলতাঃ	৬০০ সিডি/মি২ ((নিট)
এলইডি লাইফটাইমঃ	30,000 ঘন্টা	সম্মতিঃ	সিই & এফসিসি & RoHS সম্মতি

কেন আমাদের বেছে নিন

1আমরা এলসিডি ডিসপ্লে কাস্টম সমাধান প্রদান

আপনার পণ্যটির কি বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা, বৈদ্যুতিক স্পেসিফিকেশন, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য, বা যান্ত্রিক মাত্রা রয়েছে যা কাস্টমাইজড ডিসপ্লে প্রয়োজন?তিয়ান সিয়ানওয়েআপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারে।

2. টাচ স্ক্রিন এবং ডিসপ্লে জন্য মোট সমাধান

আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে উদ্বিগ্ন?তিয়ান সিয়ানওয়েএয়ার অ্যান্ড অপটিক্যাল বন্ডিং পরিষেবা সহ রেসিসিভ এবং ক্যাপাসিটিভ মাল্টি-টচ সমাধান সহ কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন সরবরাহ করতে পারে।

3. গুণমান নির্ভরযোগ্যতার প্রতিশ্রুতি

তিয়ান সিয়ানওয়েISO9001:2015 এবং ISO14000 দ্বারা যোগ্যতাসম্পন্ন, বিশ্ব বাজারে RoHS, CE,FCC এবং অন্যান্য পরিবেশগত নিয়ম পূরণ। আমরা উত্পাদন IQC,PQC এবং OQC ব্যবস্থাপনা মাধ্যমে মান নিশ্চিত,নির্ভরযোগ্যতা এবং বয়স পরীক্ষা.

4. দীর্ঘমেয়াদী সরবরাহ

সাধারণ পরিস্থিতিতে, আমরা যেসব পণ্যের প্রস্তাব দিচ্ছি সেগুলো পাঁচ বছরের বেশি সময় ধরে সরবরাহ করা যেতে পারে।আমরা আপনার দীর্ঘমেয়াদী সরবরাহের চাহিদা নিশ্চিত করার জন্য অগ্রিম বিকল্প পরিকল্পনা করব.

2.৪ ইঞ্চি টিএফটি এলসিডি পিসিএপি টাচ স্ক্রিন সহ অঙ্কন

2.4 ইঞ্চি প্রজেক্টেড ক্যাপাসিটিভ টাচ ডিসপ্লে, ক্যাপাসিটিভ মাল্টি টাচ প্যানেল 240x320 ডট 0

2.4 ইঞ্চি প্রজেক্টেড ক্যাপাসিটিভ টাচ ডিসপ্লে, ক্যাপাসিটিভ মাল্টি টাচ প্যানেল 240x320 ডট 1

এবিসলুটএমঅ্যাক্সিমামRঅ্যাটিং

বৈশিষ্ট্য	প্রতীক	মিনিট।	ম্যাক্স.	ইউনিট
এলসিএম অপারেটিং তাপমাত্রা	টি_{ওপিআর}	-২০	+৬০	°C
এলসিএম স্টোরেজ তাপমাত্রা	টি_{এসটিজি}	-৩০	+৭০	°C
টিপি অপারেটিং তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টি_{ওপিআর}	-২০	+৬০	°C
TP SSস্টোরেজ তাপমাত্রা এবং আর্দ্রতা (20% ~ 90%RH)	টি_{এসটিজি}	-৩০	+৭০	°C
আর্দ্রতা	RH	-	90	%

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

ব্যাকলাইট সিস্টেমটি 4 টি সাদা এলইডি সহ একটি প্রান্ত আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি নিম্নলিখিত টেবিলে দেখানো হয়েছে।

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	V_এফ	2.8	-	3.2	V	-
সামনের দিকে বর্তমান	আমি_এফ	--	80	-	mA	-
আলোকসজ্জা ((এলসিডি সহ)	Lv		টিবিডি	--	সিডি/মি²	-
এলইডি লাইফ টাইম	N/A	----	30,000	--	এইচআর	নোট ১

নোটঃ

LED লাইফটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম_এল= 20mA/LED। LED এর জীবনকাল কমিয়ে আনা যেতে পারে যদি I_এল২৫ এমএ/এলইডি এর চেয়ে বড়।

এলসিএমপিনের বর্ণনা

পিন নং।	প্রতীক	কার্যকরী
১-২	জিএনডি	পাওয়ার গ্রাউন্ড
3	টিই	এমসিইউকে ফ্রেম মেমরিতে সিঙ্ক্রোনাইজ করার জন্য টিয়ারিং এফেক্ট সিগন্যাল ব্যবহার করা হয়
4	জিএনডি	পাওয়ার গ্রাউন্ড
5	ভিসিসি	এলসিডির পাওয়ার সাপ্লাই।
6	আইওভিসিসি	I/O এর জন্য পাওয়ার সাপ্লাই।
৭-২২	DB15~DB0	এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস।
23	জিএনডি	পাওয়ার গ্রাউন্ড
24	আর ডি	Rক্রমবর্ধমান প্রান্তে ইএডি ডেটা।
25	ডব্লিউআর	MCU সমান্তরাল ইন্টারফেসে লিখুন সক্ষম করুন।
26	এস এস	সমান্তরাল ইন্টারফেসে ডেটা/কমান্ড নির্বাচন পিন প্রদর্শন.
27	সি এস	চিপ নির্বাচন সংকেত ইনপুটপিন
28	রিসেট	সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন।
29	জিএনডি	পাওয়ার গ্রাউন্ড
30	আই এম ও	MCU ইন্টারফেস মোড নির্বাচন করুন
31	জিএনডি	পাওয়ার গ্রাউন্ড
32	CTP_VDD	এলসিডির পাওয়ার সাপ্লাই।
33	CTP_RST	টাচ প্যানেল পুনরায় সেট করুন
34	CTP_INT	টাচ প্যানেল বিচ্ছিন্ন আউটপুট
35	CTP_SDA	টাচ প্যানেল I2C ডেটা
36	CTP_SCL	টাচ প্যানেল I2C ঘড়ি
37	জিএনডি	পাওয়ার গ্রাউন্ড
38	এলইডিএ	ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
39	এলইডিকে	ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই।
40	জিএনডি	পাওয়ার গ্রাউন্ড

অপটিক্যাল বৈশিষ্ট্য

2.4 ইঞ্চি প্রজেক্টেড ক্যাপাসিটিভ টাচ ডিসপ্লে, ক্যাপাসিটিভ মাল্টি টাচ প্যানেল 240x320 ডট 2

নোটঃ1.ভিউ কোণ হল সেই কোণ যেখানে কন্ট্রাস্ট রেসিও 10 এর চেয়ে বড়।ভিউ কোণগুলি অনুভূমিক বা 3, 9 ঘন্টা দিক এবং উল্লম্ব বা 6 দিকের জন্য নির্ধারিত হয়।LCD পৃষ্ঠের জন্য স্বাভাবিক অপটিক্যাল অক্ষের তুলনায় 12 o ̊clock দিক (FlGURE 1 দেখুন).

2কন্ট্রাস্ট পরিমাপ করা হয় ◎= 0 দেখার কোণে এবং LCD পৃষ্ঠের কেন্দ্রে। আলোকসজ্জা পরিমাপ করা হয় সমস্ত পিক্সেলের সাথে।তারপর অন্ধকারের দিকে ।. (FlGUR দেখুন 1) লুমিনেন্স কন্ট্রাস্ট রেসিও (সিআর) গণিতগতভাবে সংজ্ঞায়িত করা হয়।

3.এপিএফ ছাড়া এবং সিজি ছাড়া ট্রান্সমিট্যান্স মান।

4উপরের টেবিলে বর্ণ বর্ণের সমন্বয়গুলি গণনা করা হবে, প্রথমে লাল, সবুজ, নীল এবং সাদা রঙের সমস্ত পিক্সেল দিয়ে পরিমাপ করা বর্ণালী তথ্য থেকে।প্যানেলের কেন্দ্রে পরিমাপ করা হবে.

5ইলেক্ট্রো-অপটিক্যাল রেসপন্স টাইম পরিমাপ FlGURE2 হিসাবে "ডেটা" ইনপুট সিগন্যাল চালু এবং OFf চালু করে করা হবে।১০% থেকে ৯০% পর্যন্ত আলোকসজ্জার পরিবর্তনের জন্য প্রয়োজনীয় সময় Tr এবং ৯০% থেকে ১০% পর্যন্ত সময় Tf।.

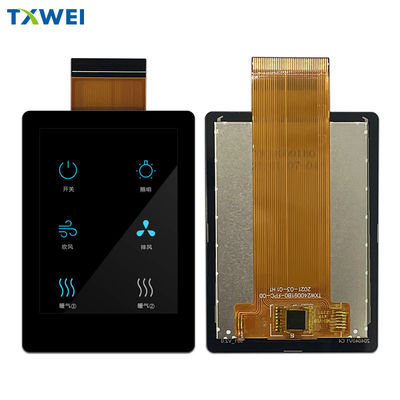

2.৪ ইঞ্চি টিএফটি এলসিডি পিসিএপি টাচ স্ক্রিন সহ প্রকৃত পণ্য চিত্র
