| MOQ: | negotiate |
| মূল্য: | negotiate |
| স্ট্যান্ডার্ড প্যাকেজিং: | cardboard |
| প্রসবের সময়ের: | 16 |
| মূল্যপরিশোধ পদ্ধতি: | L/C TT D/P |
| সরবরাহ ক্ষমতা: | 10000pcs |

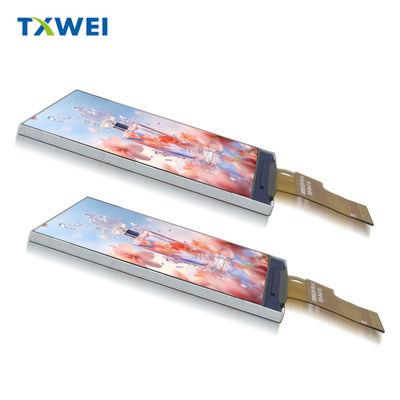

2 "ইঞ্চি 240x320 আইপিএস টাইপএমসিইউ ৮ বিটইন্টারফেস টিএফটি এলসিডি স্ক্রিন পণ্যের ভূমিকা
তিয়ান সিয়ানওয়ে TXW200053S0এটি একটি ডায়াগনাল আকারের ২.০ ইঞ্চি গোলাকার আকারের আইপিএস টাইপ টিএফটি এলসিডি ডিসপ্লে যা ২৪০x৩২০ পিক্সেল রেজোলিউশনের।
1এই ২ ইঞ্চি টিএফটি এলসিডি একটি আইপিএস টিএফটি ডিসপ্লে।
2এই ২ ইঞ্চি এলসিডি ডিসপ্লে 240x320 ডট রেজোলিউশনের।
3. এই ২ ইঞ্চি টিএফটি ডিসপ্লেটি পূর্ণ দেখার কোণ, এবং প্রতিটি দিকের দেখার কোণ পরিসীমা 85 ডিগ্রি পর্যন্ত।
4এই ২ ইঞ্চি টিএফটি স্ক্রিনের সামগ্রিক মাত্রা ৩৪.৬*৪৭.৮৩*২.১ মিমি।
5. এই টিএফটি স্ক্রিন 2" বিল্ট ইন ড্রাইভার আইসি ST7789V.
6এই ২ ইঞ্চি টিএফটি এলসিডি স্ক্রিনটি এমসিইউ ৮ বিট ইন্টারফেস দিয়ে ডিজাইন করা হয়েছে।
7. এই টিএফটি ডিসপ্লে 2 ইঞ্চি টাচ স্ক্রিন ছাড়া, CTP এবং RTP প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যাবে.
8. এই ২ ইঞ্চি টিএফটি এলসিডি -২০°সি থেকে +৭০°সি তাপমাত্রায় কাজ করতে পারে; স্টোরেজ তাপমাত্রা -৩০°সি থেকে +৮০°সি
| পণ্যঃ | 2.0" টিএফটি এলসিডি | টাচ স্ক্রিনঃ | টাচ স্ক্রিন ছাড়াই ((কাস্টমাইজযোগ্য) |
|---|---|---|---|
| রেজল্যুশন: | 240x320 ডট | দেখার দিকঃ | সব |
| ইন্টারফেসঃ |
এমসিইউ ৮ বিট |
পিন নম্বরঃ | ২২ পিন |
| সংযোগঃ | ZIF প্রকার | পৃষ্ঠের উজ্জ্বলতাঃ | ৪০০ সিডি/মি২ |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C | সম্মতিঃ |
CE&FCC & RoHS সম্মতি |
প্রয়োগ
এই 2.0 ′′ টিএফটি এলসিডি মডিউলটি বৈদ্যুতিক যানবাহনের ইনস্ট্রুমেন্ট প্যানেল, হ্যান্ডহেল্ড পিডিএ, চিকিৎসা সরঞ্জাম, অটোমোবাইল ইলেকট্রনিক্স, হোম অ্যাপ্লায়েন্স, ড্রাইভিং রেকর্ডার, শিশু ক্যামেরা, স্পোর্টস ডিভি,ইত্যাদি
2 "ইঞ্চি 240x320 আইপিএস টাইপএমসিইউ ৮ বিটইন্টারফেস টিএফটি এলসিডি স্ক্রিন প্রোডাক্ট ডায়াগ্রাম
মডিউল ফাংশন বর্ণনা
| পিন নং। | প্রতীক | কার্যকরী | নোট | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 |
এ |
ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 |
কে |
ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | এন সি | এন সি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | এন সি | এন সি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | আইওভিসিসি | I/O সার্কিটের পাওয়ার সাপ্লাই(1.8V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ভিসিসি | ডিসি/ডিসি সার্কিটের জন্য পাওয়ার সাপ্লাই(2.8V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ডি৭ | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ডি৬ | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ডি৫ | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ডি৪ | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ডি৩ | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | ডি২ | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ডি১ | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | D0 | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | আর ডি | 8080 MCU সমান্তরাল ইন্টারফেসে পড়তে সক্ষম করুন | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | ডব্লিউআর | MCU সমান্তরাল ইন্টারফেসে লিখুন সক্ষম করুন | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | এস এস | সমান্তরাল ইন্টারফেসে ডেটা/কমান্ড নির্বাচন পিন প্রদর্শন | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | সি এস | চিপ নির্বাচন সংকেত ইনপুটপিন | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | টিই | ফ্রেম লেখার জন্য এমপিইউ সিঙ্ক্রোনাইজ করার জন্য টিয়ারিং এফেক্ট আউটপুট পিন | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | রিসেট |
সিগন্যাল ইনপুট টার্মিনাল পুনরায় সেট করুন.
