| MOQ: | আলোচনা |
| মূল্য: | negotiate |
| স্ট্যান্ডার্ড প্যাকেজিং: | পিচবোর্ড |
| প্রসবের সময়ের: | 16 |
| মূল্যপরিশোধ পদ্ধতি: | এল/সি টিটি ডি/পি |
| সরবরাহ ক্ষমতা: | 10000 পিসি |

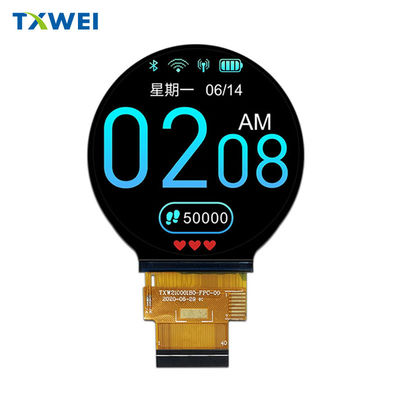

তিয়ানসিয়ানওয়ে TXW210001B0 হল একটি বৃত্তাকার TFT LCD মডিউল যার ব্যাসার্ধের আকার ২.১ ইঞ্চি এবং রেজোলিউশন ৪৮০ * ৪৮০ পিক্সেল। এই মডিউলটি ST7701S দিয়ে সজ্জিত;এতে নিয়ামক এবং ড্রাইভার আইসি ফাংশন অন্তর্ভুক্ত, আরজিবি 18 বিআইটি ইন্টারফেস সমর্থন করে এবং এর পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) ব্যাপ্তি ২.৮ ভি থেকে ৩.৩ ভি, যার সাধারণ মান ৩ ভি
TXW210001B0 টিএফটি এলসিডি মডিউলটি 450 নিট (সাধারণ মান) এর উজ্জ্বলতার সাথে বৃত্তাকার মোডে রয়েছে। এই মডিউলটি পিসিএপি (প্রজেকশন ক্যাপাসিটিভ টাচ স্ক্রিন) বিকল্পের জন্যও ব্যবহার করা যেতে পারে।এটি -20 °C থেকে +70 °C পর্যন্ত তাপমাত্রায় কাজ করতে পারে; এর স্টোরেজ তাপমাত্রা পরিসীমা -30 °C থেকে +80 °C। এই ২.১ ইঞ্চি টিএফটি এলসিডি মডিউলটি স্মার্ট হোম অ্যাপ্লায়েন্স, স্মার্ট রিমোট কন্ট্রোল, স্মার্ট রোটারি সুইচ, শিশুদের শিক্ষা,চিকিৎসা যন্ত্রপাতি, অটোমোটিভ ইন্টেলিজেন্ট ইন্টারকানেকশন এবং অন্যান্য পণ্য।
| পণ্যঃ | সার্কুলার টিএফটি এলসিডি ২.১ ইঞ্চি | রেজল্যুশন: | ৪৮০*৪৮০ ডট |
|---|---|---|---|
| ইন্টারফেসঃ |
আরজিবি ১৮ বিট |
টাচ স্ক্রিনঃ | ছাড়া |
| দেখার দিকঃ | আইপিএস (80/80/80/80) | ড্রাইভার আইসিঃ |
ST7701S |
| পিন নম্বরঃ | ৪০টি পিন | মডিউলের আকারঃ |
56.18*59.71*2.2মিমি |
| সক্রিয় এলাকাঃ |
53.28মিমি ব্যাস |
সংযোগঃ |
সংযোগকারী প্রকার (কাস্টমাইজযোগ্য) |
| পৃষ্ঠের উজ্জ্বলতাঃ | 450 Cd/m2 (নিট) | অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| এলইডি লাইফটাইমঃ | 30,000 ঘন্টা | সম্মতিঃ | সিই & এফসিসি & রোএইচএস সম্মত |
2.1" ইঞ্চি গোলাকার টিএফটি এলসিডি, সার্কুলার টিএফটি এলসিডি ২.১" অঙ্কন
ব্যাকলাইট ইউনিট বৈশিষ্ট্য
ব্যাক-লাইট সিস্টেম একটি প্রান্তিক আলো প্রকার যা4 সাদা এলইডি। ব্যাকলাইট বৈশিষ্ট্য
নিম্নলিখিত টেবিলে দেখানো হয়েছে।
|
বৈশিষ্ট্য |
প্রতীক |
মিনিট। |
প্রকার |
ম্যাক্স. |
ইউনিট |
নোট |
|
সামনের ভোল্টেজ |
Vএফ |
2.8 |
|
3.2 |
V |
- |
|
সামনের দিকে বর্তমান |
আমিএফ |
-- |
80 |
- |
mA |
- |
|
উজ্জ্বলতা(এলসিডি সহ) |
Lv |
|
450 |
-- |
সিডি/মি2 |
- |
|
এলইডি লাইফ টাইম |
N/A |
---- |
30,000 |
-- |
এইচআর |
নোট ১ |
নোটঃ
(১)LED লাইফটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইম LED লাইটটাইমএল= 20mA/LED। LED এর জীবনকাল কমিয়ে আনা যেতে পারে যদি Iএল২৫ এমএ/এলইডি এর চেয়ে বড়।
মডিউল ফাংশন বর্ণনা
|
পিন নং। |
প্রতীক |
এলসিএম কার্যকরী |
|
1 |
LEDA |
ব্যাকলাইট অ্যানোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
|
2 |
LEDK |
ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
|
3 |
LEDK |
ব্যাকলাইট ক্যাথোড ইনপুট টার্মিনালের পাওয়ার সাপ্লাই। |
|
4 |
জিএনডি |
পাওয়ার গ্রাউন্ড |
|
5 |
ভিসি1 |
পিওভার সরবরাহ : ২.6V ~ 3.6V |
|
6 |
রিসেট |
সিগন্যাল ইনপুট টার্মিনাল রিসেট করুন। |
|
7 |
এন সি |
এন সি |
|
8 |
এন সি |
এন সি |
|
9 |
এসডিএ |
ইনপুট/আউটপুট সিগন্যাল পিন |
|
10 |
এস সিকে |
সিরিয়াল ইন্টারফেস ঘড়ি |
|
11 |
সি এস |
চিপ নির্বাচন সংকেত ইনপুটপিন |
|
12 |
পিCLK |
আরজিবি ইন্টারফেস অপারেশনের জন্য ডট ক্লক সিগন্যাল। |
|
13 |
DE |
আরজিবি ইন্টারফেস অপারেশনের জন্য ডেটা সক্ষম সংকেত। |
|
14 |
VSYNC |
আরজিবি ইন্টারফেস অপারেশনের জন্য উল্লম্ব (ফ্রেম) সিঙ্ক্রোনাইজিং ইনপুট সিগন্যাল। |
|
15 |
HSYNC |
আরজিবি ইন্টারফেস অপারেশনের জন্য অনুভূমিক (রেখা) সিঙ্ক্রোনাইজিং ইনপুট সিগন্যাল। |
|
১৬-৩৩ |
DB0~DB17 |
আরজিবি ইন্টারফেস ডেটা বাস। |
|
34 |
জিএনডি |
পাওয়ার গ্রাউন্ড |
|
35 |
CTP_INT |
টাচ প্যানেল বিচ্ছিন্ন আউটপুট |
|
36 |
CTP_SDA |
টাচ প্যানেল I2C ডেটা |
|
37 |
CTP_SCL |
টাচ প্যানেল I2C ঘড়ি |
|
38 |
সিTP_Rএসটি |
টাচ প্যানেল পুনরায় সেট করুন |
|
39 |
CTP_VCI |
টাচ প্যানেল পাওয়ার সাপ্লাই 2.8 ~ 3.3V |
|
40 |
জিএনডি |
পাওয়ার গ্রাউন্ড |
2.1" ইঞ্চি গোলাকার টিএফটি এলসিডি, বৃত্তাকার টিএফটি এলসিডি ২.১ ইঞ্চি আসল পণ্যের চিত্র
