পণ্যের বিবরণ

বাড়ি > পণ্য >

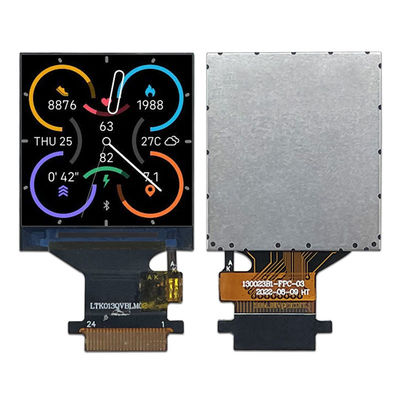

1.3-ইঞ্চি এলসিডি স্মার্ট পরিধানযোগ্য ডিসপ্লে স্ক্রিন স্কয়ার আইপিএস টিএফটি এলসিডি ডিসপ্লে প্যানেল

পণ্য

1.3-ইঞ্চি এলসিডি স্মার্ট পরিধানযোগ্য ডিসপ্লে স্ক্রিন স্কয়ার আইপিএস টিএফটি এলসিডি ডিসপ্লে প্যানেল

MOQ:	আলোচনা
মূল্য:	negotiate
স্ট্যান্ডার্ড প্যাকেজিং:	পিচবোর্ড
প্রসবের সময়ের:	16
মূল্যপরিশোধ পদ্ধতি:	এল/সি টিটি ডি/পি
সরবরাহ ক্ষমতা:	10000 পিসি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

গুয়াংডং, চীন

পরিচিতিমুলক নাম

TXWEI

সাক্ষ্যদান

CE ROHS FCC

মডেল নম্বার

TXW130023B1

অপারেটিং তাপমাত্রা:

-20+70

পিক্সেল বিন্যাস:

আরজিবি স্ট্রাইপ

আকার:

অপারেটিং তাপমাত্রা:

26.2*29.22*1.46

ড্রাইভ উপাদান:

TFT সক্রিয় ম্যাট্রিক্স

এলসিএম ইন্টারফেস:

MCU 8 BIT ইন্টারফেস

লুমেন ডিগ্রী:

450cd/m²

বিশেষভাবে তুলে ধরা:

1.৩ ইঞ্চি এলসিডি স্কোয়ার

এলসিডি স্কয়ার ফুল কালার 450cd/m2

টিএফটি এলসিডি ডিসপ্লে প্যানেল ফুল সার্কেল

পণ্যের বর্ণনা

1.৩ ইঞ্চি বর্গক্ষেত্র240x240অনুপাত পূর্ণ রঙের TFT LCD ডিসপ্লেসঙ্গেMCUইন্টারফেস

1.3 ইঞ্চি টিএফটি এলসিডি মডিউল, 450cd/m2 আইপিএস 65K ফুল কালার 3.2V ST7789V ড্রাইভার আইসি সহ

এমসিইউ থেকে সিরিয়াল চিপ একটি মাল্টিফাংশনাল চিপ যা এমসিইউ ইন্টারফেস সংকেতগুলিকে বহিরাগত ডিভাইসগুলিকে সংযুক্ত করতে এবং তাদের সাথে যোগাযোগ অর্জনের জন্য সিরিয়াল সংকেতগুলিতে রূপান্তর করতে পারে।এমসিইউ থেকে সিরিয়াল চিপে দ্রুত সংক্রমণ গতির সুবিধা রয়েছে, কম শক্তি খরচ, এবং ব্যবহার সহজ, এবং যেমন কম্পিউটার হার্ডওয়্যার, গৃহস্থালী যন্ত্রপাতি, এবং শিল্প নিয়ন্ত্রণ হিসাবে অ্যাপ্লিকেশন দৃশ্যকল্প ব্যবহার করা যেতে পারে।

এই ১.৩ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে মডিউলটি এমসিইউ সিরিয়াল সংযোগকারী সহ একটি ১২ পিনের ডিসপ্লে স্ক্রিন। এই টিএফটি ডিসপ্লে প্রতিটি পিক্সেলের জন্য একটি অর্ধপরিবাহী সুইচ সরবরাহ করে, যা সরাসরি ইমপলস দ্বারা নিয়ন্ত্রিত হয়।অতএব, প্রতিটি নোড তুলনামূলকভাবে স্বাধীন এবং ক্রমাগত নিয়ন্ত্রিত হতে পারে, যা শুধুমাত্র প্রদর্শনের প্রতিক্রিয়া গতি উন্নত করে না, তবে সঠিক নিয়ন্ত্রণও সক্ষম করে।প্রদর্শন পয়েন্ট আকার 240 * 240, দুটি প্রদর্শন মোড সহঃ অনুভূমিক প্রদর্শন এবং উল্লম্ব প্রদর্শন। প্রদর্শন দিক সামঞ্জস্য করা যেতে পারে। এই মডিউলটির কাজের ভোল্টেজ 3.2V; আইসি ড্রাইভারটি ST7789 হয়,এবং প্রদর্শন এলাকার আকার 23.4 * ২৩.৪ মিমি; টিএফটি মডিউলের আকার ২৬.২ * ২৯.২২ * ১.৪৬ মিমি।

বৈশিষ্ট্য

পয়েন্ট	বিষয়বস্তু
পার্ট নম্বর	TXW130023B1
এলসিডি আকার	1.3 ইঞ্চি ((ডায়াগোনাল)
প্রদর্শন মোড	সাধারণত কালো
রেজোলিউশন	240 ((H) RGB x 240 ((V)
পয়েন্ট পিচ	0.0975 (H) x 0.0975 ((V) মিমি
সক্রিয় এলাকা	23.4 ((H) x 23.4 (V) মিমি
মডিউলের আকার	26.২২৯.২২১46মিমি
রঙিন বিন্যাস	আরজিবি উল্লম্ব রেখা
ইন্টারফেস	এমসিইউ ৮ বিট ইন্টারফেস
ড্রাইভ আইসি	ST7789
উজ্জ্বলতা	450cd/m2
দিকনির্দেশনা	সমস্ত ভিউ, আইপিএস
ব্যাকলাইট এলইডি	2 সাদা এলইডি
অপারেটিং টেম্প।	-২০°সি~ +৭০°সি
স্টোরেজ তাপমাত্রা।	-30°C~+ 80°C
Lcm পিন n গণনা	১২ পিন

রূপরেখা

1.3-ইঞ্চি এলসিডি স্মার্ট পরিধানযোগ্য ডিসপ্লে স্ক্রিন স্কয়ার আইপিএস টিএফটি এলসিডি ডিসপ্লে প্যানেল 0

1.3-ইঞ্চি এলসিডি স্মার্ট পরিধানযোগ্য ডিসপ্লে স্ক্রিন স্কয়ার আইপিএস টিএফটি এলসিডি ডিসপ্লে প্যানেল 1

টিএফটিডিসি বৈশিষ্ট্য

বৈশিষ্ট্য	প্রতীক	মিনিট।	টাইপ।	ম্যাক্স.	ইউনিট	নোট
সরবরাহ ভোল্টেজ (DC/DC)	ভিডিডি	2.5	2.8	3.3	V
TFT গেট ON ভোল্টেজ	ভিএইচএইচ	12	--	18	V	1,2
টিএফটি গেট অফ ভোল্টেজ	ভিজিএল	-১০	--	-৭	V	1,2
টিএফটি সাধারণ ভোল্টেজ	Vcom	-২	--	5	V	*৩

ব্যাকলাইট ইউনিট বৈশিষ্ট্য

ব্যাকলাইট সিস্টেমটি 2 টি সাদা এলইডি সহ একটি প্রান্তিক আলোকসজ্জা প্রকার। ব্যাকলাইটের বৈশিষ্ট্যগুলি হল

নিচের টেবিলগুলোতে দেখানো হয়েছে।

বৈশিষ্ট্য	প্রতীক	মিনিট।	প্রকার	ম্যাক্স.	ইউনিট	নোট
সামনের ভোল্টেজ	Vএফ	5.6	--	6.4	V	--
সামনের দিকে বর্তমান	আমিএফ	--	40	--	mA	--
আলোকসজ্জা ((এলসিডি সহ)	Lv	--	700	--	সিডি/মি2	--
এলইডি লাইফ টাইম	N/A	--	30,000	--	এইচআর	নোট ১

নোটঃ

(1) LED লাইফ টাইম সংজ্ঞায়িত করা হয় যে মডিউল উজ্জ্বলতা মূল উজ্জ্বলতার 50% এ হ্রাস পায়

আমিএল= 20mA/LED। LED এর জীবনকাল কমিয়ে আনা যেতে পারে যদি Iএল২৫ এমএ/এলইডি এর চেয়ে বড়।

মডিউল ফাংশন বর্ণনা

পণ্যের চিত্র

নির্ভরযোগ্যতা পরীক্ষা

না, না।	পরীক্ষার আইটেম	পরীক্ষার অবস্থা	নোট
1	উচ্চ তাপমাত্রায় সঞ্চয়	+70°C / 96H	1ফাংশনাল টেস্ট ঠিক আছে। মিসিং সেগমেন্ট, শর্ট, অস্পষ্ট অংশ অ-প্রদর্শন, অস্বাভাবিকভাবে প্রদর্শন এবং তরল স্ফটিক ফুটো অনুমোদিত নয়। 2. কোন কম তাপমাত্রা বুদবুদ, শেষ সীল ফ্রিজ এবং পতন, ফ্রেম রেইনবো.
2	নিম্ন তাপমাত্রা সঞ্চয়	-30°C / 96H
3	হাই টেম্প। অপারেটিং	+60°C / 96H
4	কম তাপমাত্রা	-২০ ডিগ্রি সেলসিয়াস / ৯৬ ঘন্টা
5	উচ্চ তাপমাত্রা / আর্দ্রতা সঞ্চয়	50°C x 90%RH / 96H
6	তাপ ও ঠান্ডা শক	স্ট্যাটিক অবস্থা,-৩০°C ((৩০ মিনিট)~ ৬০°C (৩০ মিনিট),৫০টি চক্র

সুবিধা এবং সার্টিফিকেশন

1.3-ইঞ্চি এলসিডি স্মার্ট পরিধানযোগ্য ডিসপ্লে স্ক্রিন স্কয়ার আইপিএস টিএফটি এলসিডি ডিসপ্লে প্যানেল 7

উপসংহারে, স্কয়ার টিএফটি ডিসপ্লে, স্কয়ার এলসিডি ডিসপ্লে নামেও পরিচিত, বিভিন্ন অ্যাপ্লিকেশন এবং দৃশ্যকল্পের জন্য উপযুক্ত একটি বহুমুখী এবং উচ্চ-কার্যকারিতা পণ্য। এর বর্গাকার আকৃতি,উন্নত বৈশিষ্ট্য, এবং শীর্ষস্থানীয় পারফরম্যান্স এটিকে শীর্ষস্থানীয় ডিসপ্লে খুঁজছেন ব্যবসায় এবং ব্যক্তিদের জন্য একটি জনপ্রিয় পছন্দ করে তোলে।TXWEI থেকে স্কয়ার টিএফটি ডিসপ্লে বেছে নিন এবং প্রদর্শন প্রযুক্তির ভবিষ্যতের অভিজ্ঞতা অর্জন করুন.
